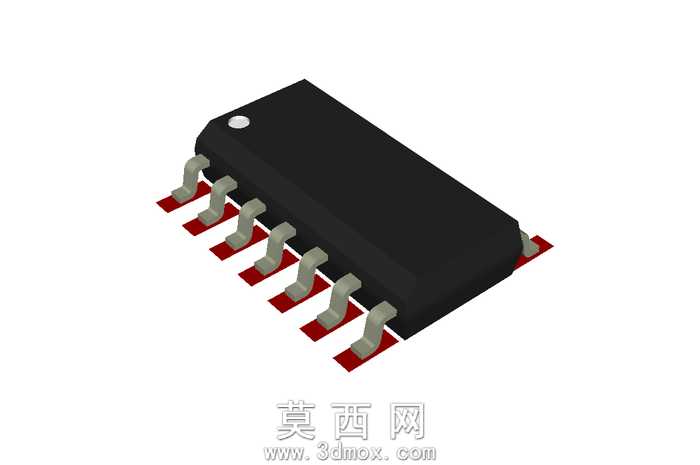

SOIC14引脚贴片封装电子元器件三维建模

本模型针对SOIC-14小外形贴片集成电路封装开展精细化三维建模，建模过程严格参照德州仪器官方发布的器件包尺寸规范开展，确保所有结构参数符合工业级封装的尺寸公差要求。建模初期首先梳理封装的整体结构逻辑，将模型拆分为黑色塑封本体、两侧鸥翼形引脚、引脚端部焊盘区域、本体顶面定位标记点四个核心结构模块，逐一开展参数化绘制。针对塑封本体部分，采用实体拉伸结合边角倒圆角的方式构建基础外形，还原工业塑封件哑光黑色的质感特征，本体边角的圆弧过渡完全匹配真实器件的注塑成型工艺特征，顶面的圆形定位标记点做凹陷处理，还原真实封装的引脚1定位标识结构，避免生产焊接过程中的引脚方向识别错误。针对两侧共14个鸥翼形引脚，采用单引脚参数化绘制后阵列的方式完成建模，精准还原引脚从本体引出后的弯折弧度、引脚厚度、引脚间距以及端部焊盘的红色阻焊区域特征，每个引脚的弯折角度、伸出长度都严格对应 datasheet 中的尺寸要求，确保模型可直接用于PCB布局的干涉检查、焊接工艺仿真等场景。材质渲染阶段，为塑封本体赋予哑光黑色工程塑料材质，调整粗糙度参数还原环氧塑封料的微磨砂质感；为金属引脚赋予镀锡哑光金属材质，还原贴片元器件引脚的真实金属光泽，避免过度反光的失真效果；引脚端部的焊盘区域赋予红色阻焊油墨材质，匹配PCB焊盘的视觉特征。整体建模过程严格遵循电子封装的工业设计规范，所有结构无破面、无几何错误，尺寸精度满足电子设计自动化场景的使用需求，可用于KiCad等电子设计软件的3D视图匹配，也可用于电子组装工艺的教学演示、SMT贴装流程的仿真验证等场景，模型结构完整还原了SOIC14封装的所有外观与结构特征，没有对真实器件结构做简化或失真处理。
