多槽式皮带传动滑轮结构设计

项目分类:通用机械零部件 发布时间:2025-02-17 ID:937168
  • 多槽式皮带传动滑轮结构设计
  • 多槽式皮带传动滑轮结构设计
  • 多槽式皮带传动滑轮结构设计

  在带传动系统的设计选型环节,多槽皮带轮的结构合理性直接决定整套传动链路的运行稳定性,这类阶梯式多槽滑轮常应用在需要多级变速的小型动力传输场景中,比如台式钻床的主轴变速机构、小型输送线的动力端传动、家用食品加工设备的动力输出端,都能见到这类结构的身影。不同于单槽皮带轮仅能实现固定传动比的动力传输,多槽结构的设计核心是通过不同节圆直径的轮槽组合,在不更换皮带、不调整电机安装位置的前提下,仅通过切换皮带所处的轮槽位置,就能获得多组不同的输出转速,适配不同工况下的负载转速需求。

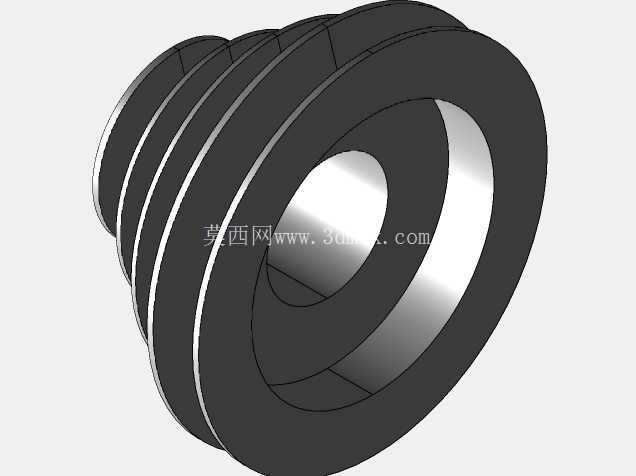

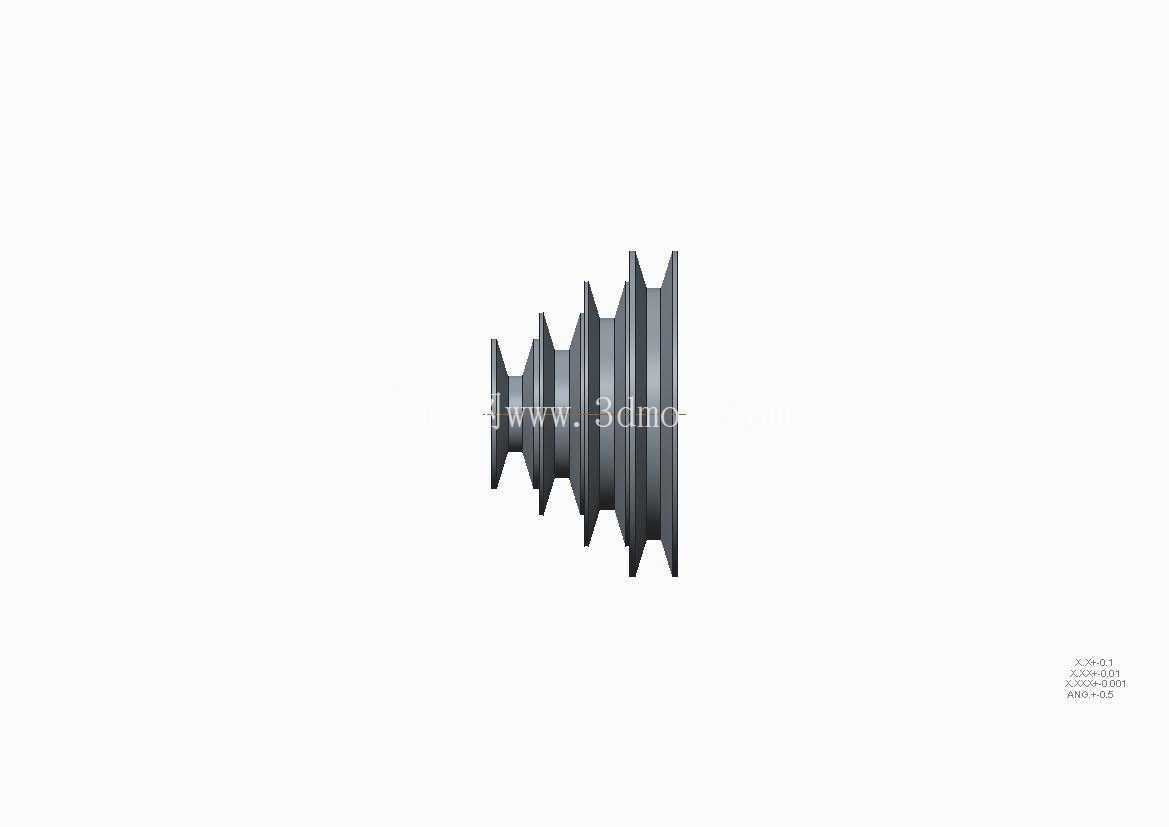

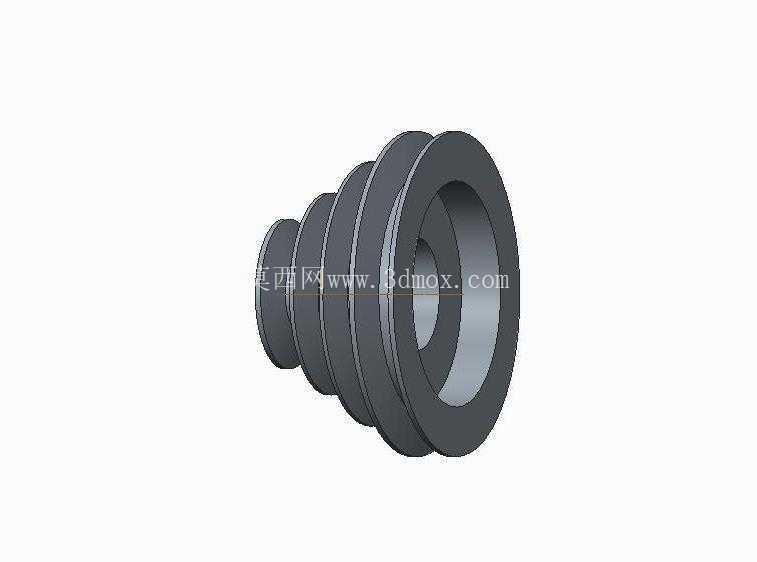

  从结构设计逻辑来看,这款滑轮采用同轴一体式阶梯结构,所有轮槽与中心安装孔保持严格的同轴度要求,建模过程中需要优先确定中心安装孔的孔径公差,通常安装孔与动力轴采用过渡配合,配合面的粗糙度需要控制在Ra1.6-Ra3.2区间,避免装配后出现径向跳动,导致皮带运行过程中出现抖动、打滑甚至过早磨损的问题。轮槽的截面角度需要匹配对应三角带的楔角,常规小直径带轮的轮槽楔角会比皮带标称楔角小2-4度,补偿皮带弯曲过程中出现的截面形变,保证皮带侧面与轮槽工作面能够完全贴合,最大化接触面积以提升传动效率,减少不必要的功率损耗。

  轮槽之间的挡边设计需要留出足够的安全余量,挡边高度要高出皮带装配后顶面2-3mm,防止设备启停瞬间皮带出现轴向窜动时从轮槽中脱出,相邻轮槽之间的间隔距离需要参考皮带的宽度参数,预留出至少1.5倍皮带厚度的间隙,避免切换皮带位置时出现相邻槽位的皮带干涉问题。滑轮的轴向总长度需要匹配安装轴的轴伸长度,轮毂部分的厚度要根据传递的额定扭矩做强度校核,通常小功率传动场景下轮毂厚度不小于安装孔直径的0.3倍,保证键槽开设后轮毂部分仍有足够的结构强度,不会在负载冲击下出现轮毂开裂的问题。键槽的位置需要设置在轮毂的中心截面处,键槽的宽度、深度公差严格遵循平键连接的国家标准,保证动力传递过程中键的受力均匀,避免出现偏载导致的键剪切失效。

  实际应用中,这类多槽滑轮的材质通常选用灰铸铁HT200,经过时效处理消除内应力后再进行机加工,部分对重量有要求的场景也会采用铝合金材质,降低旋转部件的转动惯量,提升变速响应速度。安装时需要保证滑轮的端面与动力轴的轴线保持垂直,径向跳动量控制在0.1mm以内,装配完成后需要手动盘车检查各槽位的皮带运行轨迹,确保皮带在每个槽位都能处于居中位置,不会出现蹭边的问题。日常运维过程中,不需要额外加注润滑脂,轮槽表面要避免沾染油污,防止皮带打滑降低传动效率,定期检查轮槽的磨损情况,当轮槽工作面出现明显的凹陷、磨损台阶时,需要及时更换滑轮,避免皮带出现异常磨损,影响整套传动系统的使用寿命。

  建模过程中,轮槽的截面轮廓需要做圆角过渡处理,槽底的圆角半径要匹配皮带的底部圆角,避免应力集中导致轮槽根部出现裂纹,同时也能减少皮带底部的不必要磨损。滑轮的非配合面可以做适当的轻量化减重设计,但减重孔的分布要保证整体的动平衡性能,对于转速超过1500r/min的应用场景,建模完成后还需要模拟做动平衡校正,在轮毂的对应位置预留出去重的工艺余量,避免高速运行时出现振动问题。
