1206封装贴片陶瓷电容三维结构模型

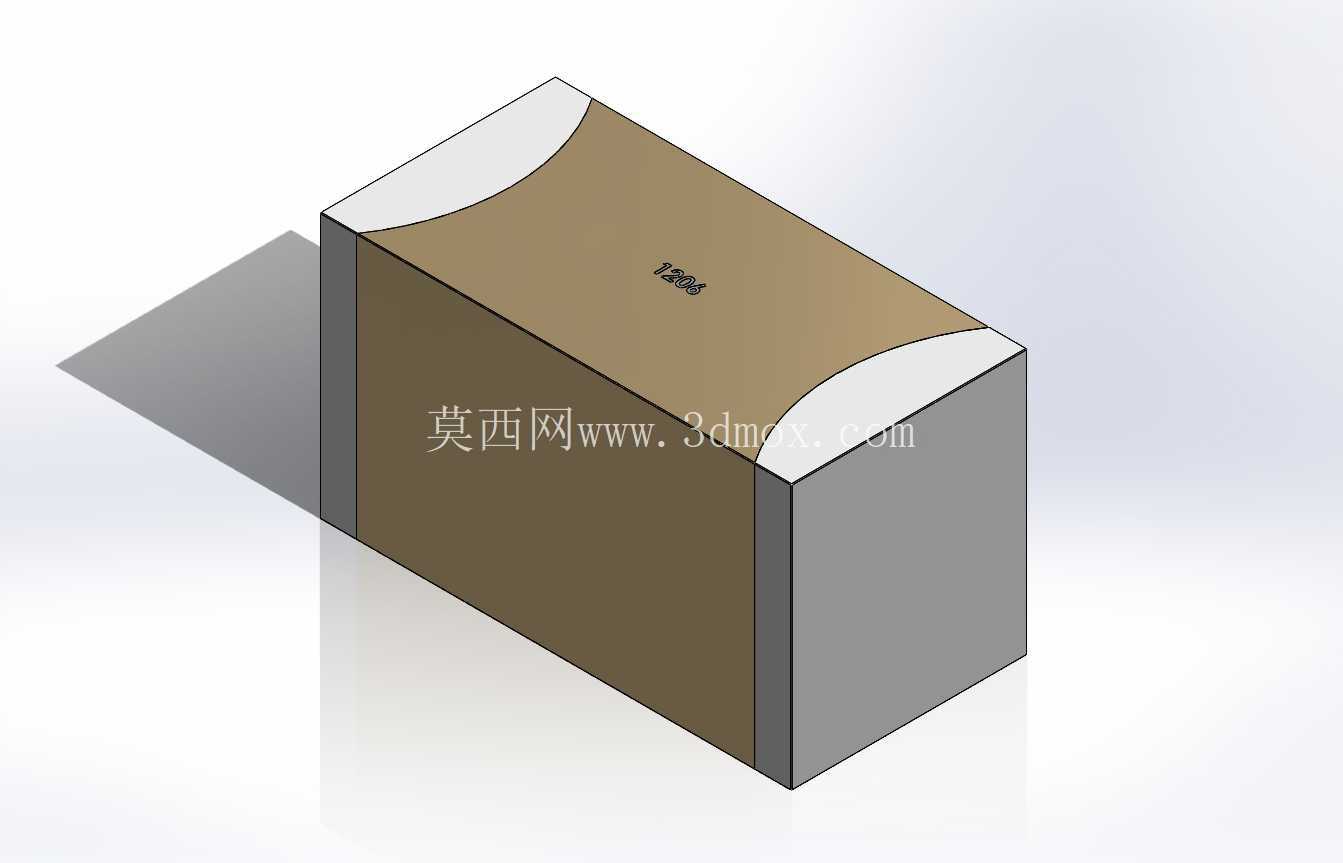

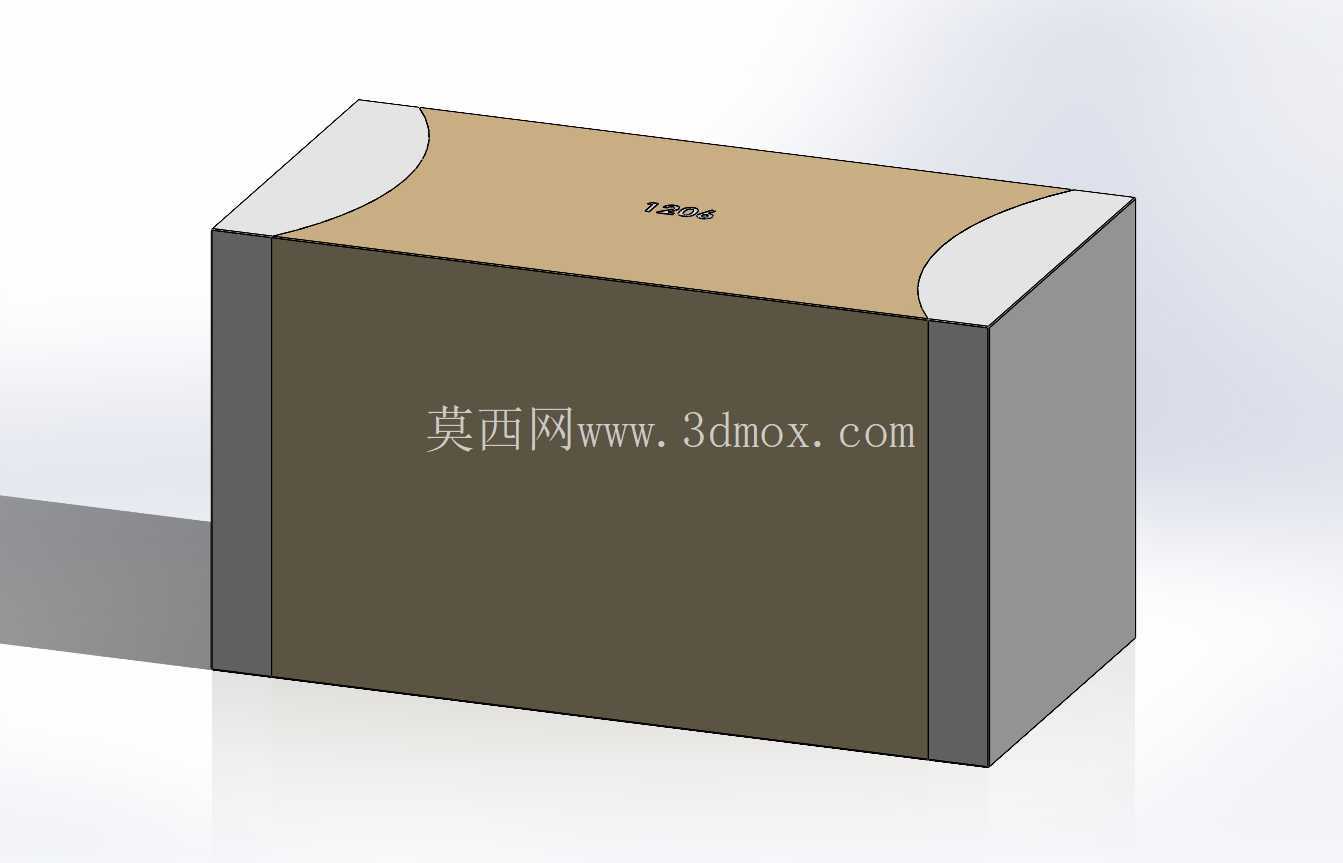

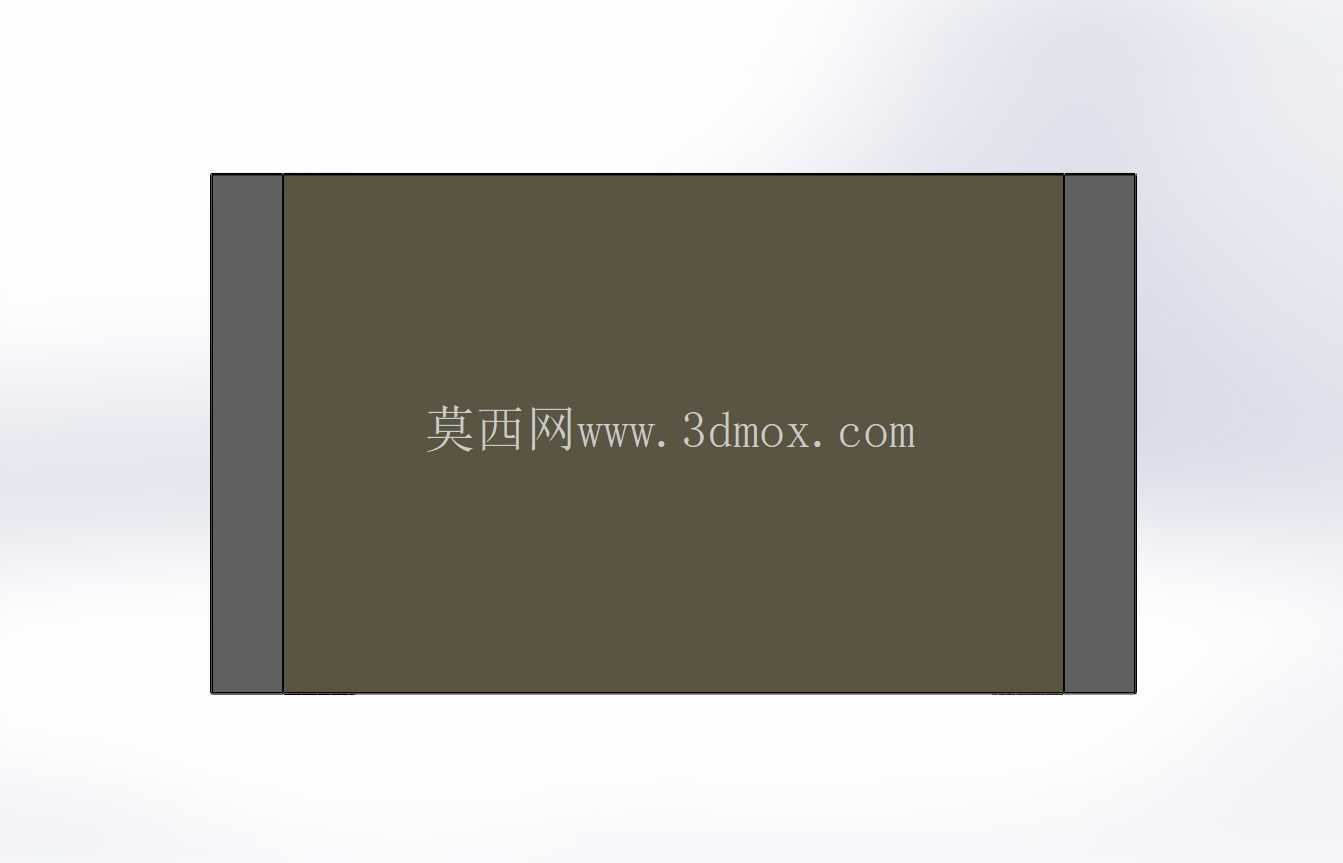

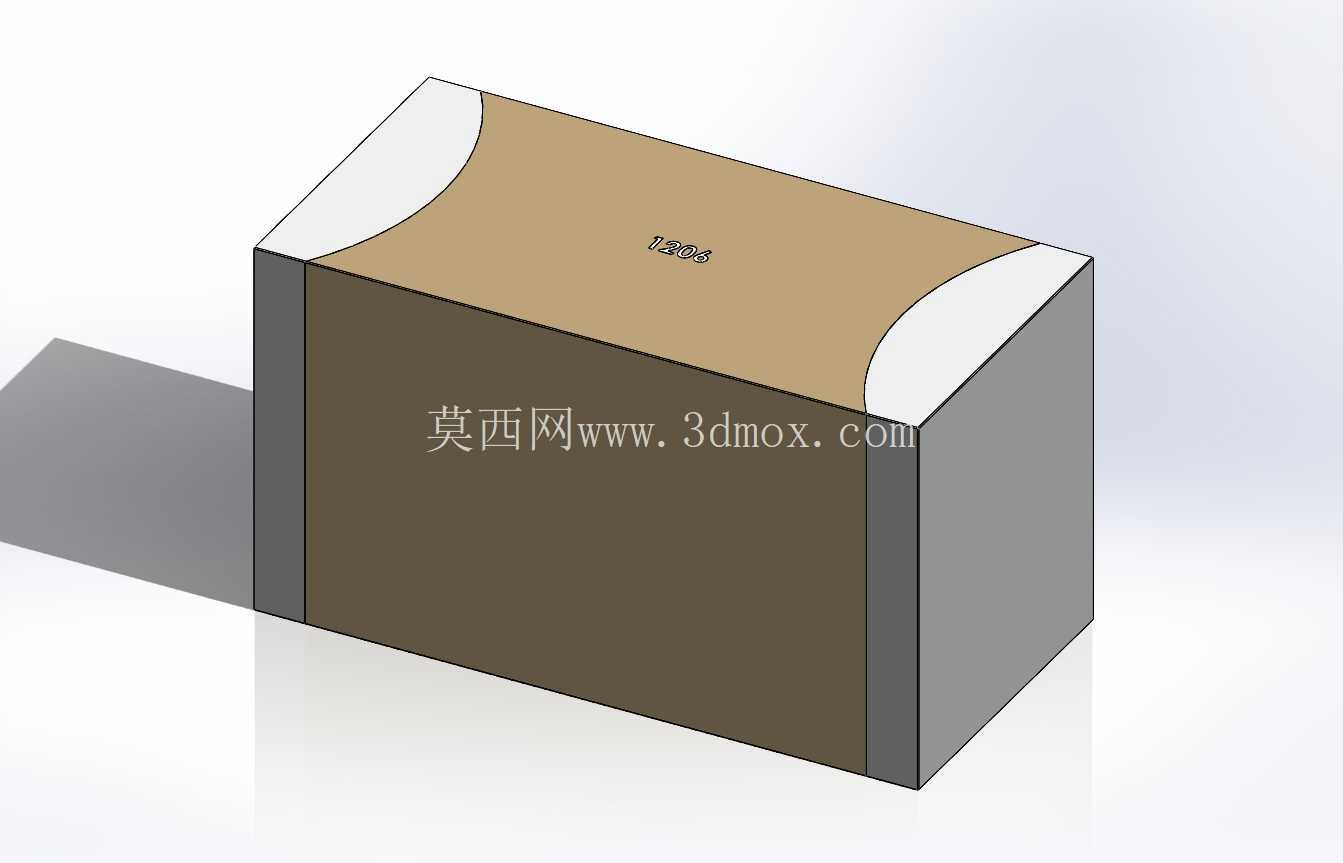

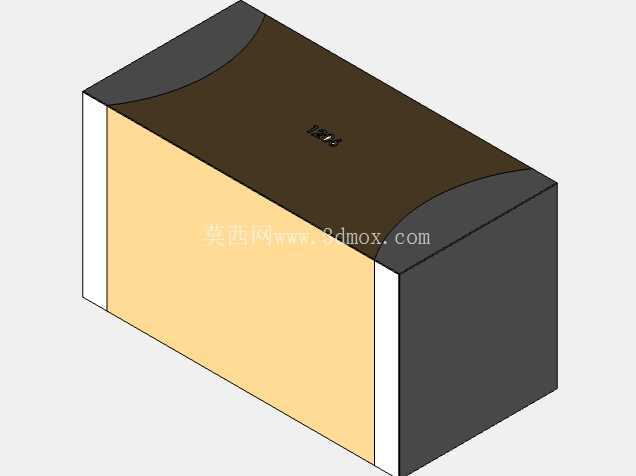

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，无源器件的三维模型精度直接影响整板装配干涉检查的可靠性，其中1206封装的贴片陶瓷电容作为板级电路中最常用的容性器件，其建模精度往往决定了SMT产线钢网开孔、回流焊治具设计、整机组装堆叠的容错空间。这款模型还原了1206封装贴片陶瓷电容的真实外形结构，整体尺寸严格遵循行业通用封装规范，长宽高参数为3.2mm×1.6mm×1.8mm，完全匹配JEDEC标准中1206封装的安装边界要求，两端端电极的弧度、陶瓷本体的倒角细节都做了写实还原，没有过度简化结构特征。

　　从设计思路来看，建模过程中优先保证安装面的尺寸精度，电容底部与PCB焊盘接触的平面做了平面度约束，两端焊端的金属层厚度按照实际量产器件的工艺参数设置，能够直接导入PCB设计软件做3D布局校验，避免出现器件与周边结构件、高器件之间的干涉问题。在实际应用场景中，这类1206封装的陶瓷电容通常用于电源回路的去耦、信号通路的滤波、高频电路的谐振匹配，相比0805、0603更小封装的电容，1206规格的容值覆盖范围更广，耐压等级更高，能够承受更大的纹波电流，在工业电源模块、电机驱动板、大功率照明驱动板上应用十分广泛。

　　建模时特意区分了陶瓷本体与两端金属端电极的结构边界，陶瓷本体的表面做了细微的哑光质感处理，金属端电极的边缘做了圆弧过渡，还原了实际生产中电容端电极浸锡工艺形成的自然弧度，没有出现尖锐直角这类不符合实际加工特征的结构。对于结构工程师而言，在做整机内部堆叠设计时，这类标准封装器件的模型不需要反复核对实物尺寸，可以直接调用完成布局，尤其是在做紧凑化设计的便携设备、高密度安装的工业控制模块时，1.8mm的本体高度需要和周边的接插件、屏蔽罩、散热片预留足够的安全距离，模型的高度尺寸精度控制在0.02mm以内，完全能够满足干涉检查的精度要求。从安装特性来看，这款电容为表面贴装器件，不需要在PCB上做通孔设计，两端焊盘的推荐尺寸在模型中也做了隐含的匹配参考，焊盘外延长度、焊盘间距都和标准1206焊盘封装完全对齐，导入装配环境后不需要额外调整位置即可完成虚拟装配。在高频电路设计场景中，电容的本体尺寸、端电极的长度会直接影响器件的寄生参数，精准的三维模型也能帮助射频工程师在做3D电磁仿真时获得更贴近实际的仿真结果，避免因为模型简化导致的寄生参数计算偏差，减少后期样板调试的迭代次数。

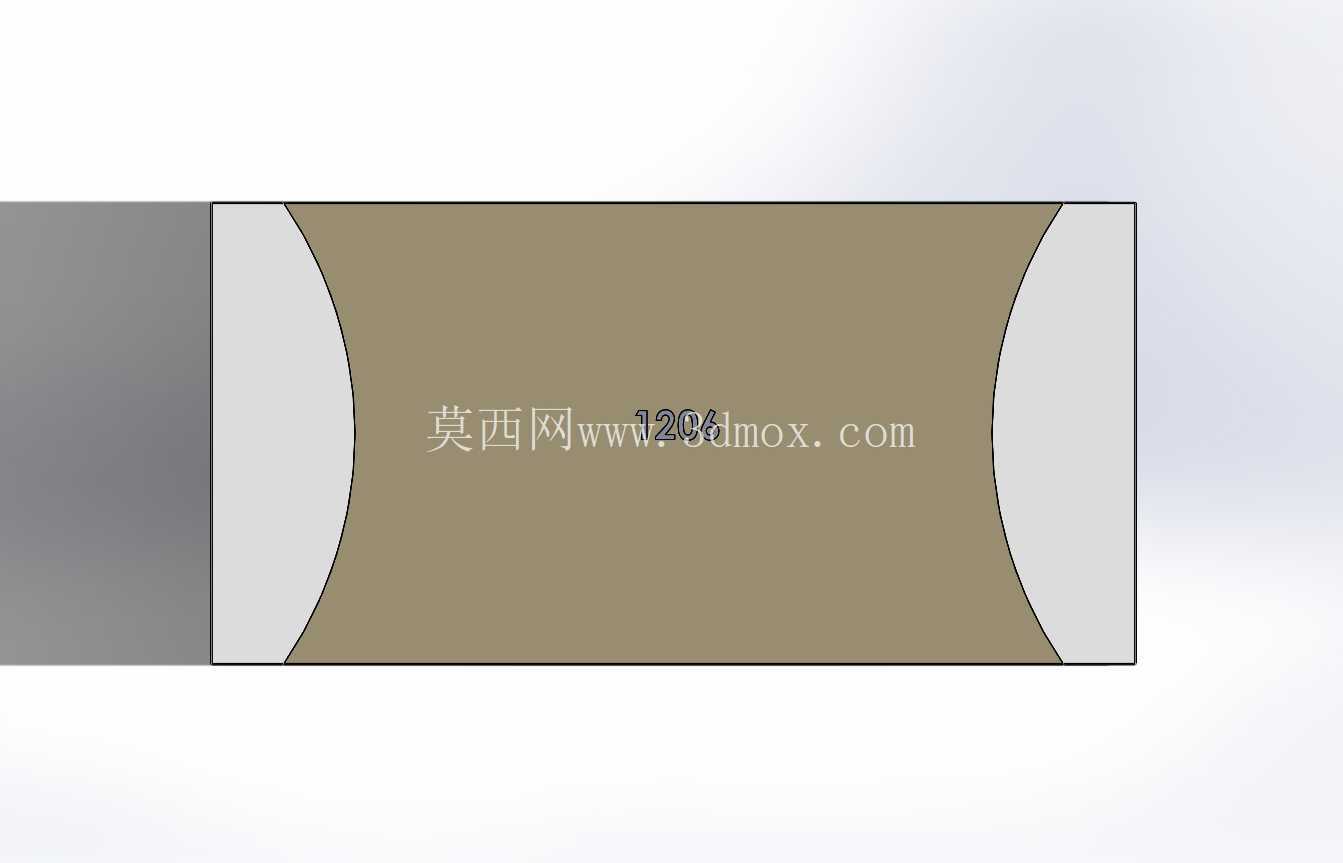

　　不同于很多简化的封装模型只做长方体块的示意，这款模型还原了陶瓷电容本体两端的弧形收边结构，这部分结构是实际生产中陶瓷介质生坯切割烧结后形成的自然特征，在做高精度的视觉检测设备编程、SMT贴片机吸嘴取料位置校验时，这些细节特征能够帮助设备工程师更准确地设置视觉识别参数，减少贴装抛料率。在做产品的抗振动可靠性设计时，电容的本体重量分布、焊接面的接触面积都可以通过模型进行初步核算，1206封装的电容相比更小封装的器件，焊接面的结合力更强，在高振动的车载、工业设备场景中可靠性更高，模型的重量参数按照实际陶瓷材质、金属端电极的密度设置，能够为整机的重量分布核算提供准确的参考。
