垂直风力涡轮无臂轴流空心杯发电结构

　　在分布式离网风电场景里，垂直轴风力涡轮的适配性一直是小功率供电方案的核心考量点，尤其是针对低空紊流风场、安装空间受限的民用、户外监测点位场景，传统带悬臂支撑的发电机结构往往存在风阻冗余、转动惯量偏大、长期运行悬臂形变导致的同轴度偏差问题，这款无臂轴流空心杯发电结构，正是针对这类场景痛点做的定向结构优化。从实际用途来看，该结构直接作为垂直风力涡轮的核心能量转换部件，承接涡轮叶片传递的旋转扭矩，将风轮捕获的风能直接转换为电能输出，省去了传统结构中额外的悬臂支撑转接环节，从传动链上减少了扭矩传递的损耗节点。从功能特性上看，空心杯的电枢结构从根源上降低了转子的转动惯量，微风启动阈值远低于同功率等级的铁芯结构发电机，在风速波动较大的城市楼宇顶部、山区零散监测点这类风况不稳定的场景下，能更高效捕捉低风速段的风能，同时无臂的集成式设计让发电机主体直接与风轮轮毂做刚性连接，整机的动平衡调校难度大幅降低，长期运行过程中不会出现悬臂疲劳形变导致的扫膛、轴承偏磨问题，运维周期能拉长至少30%。

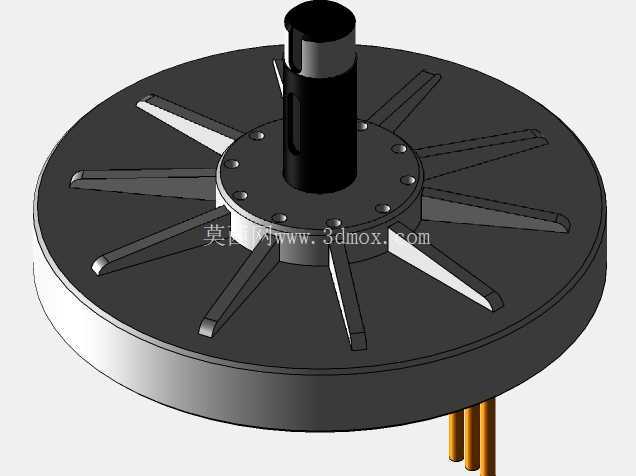

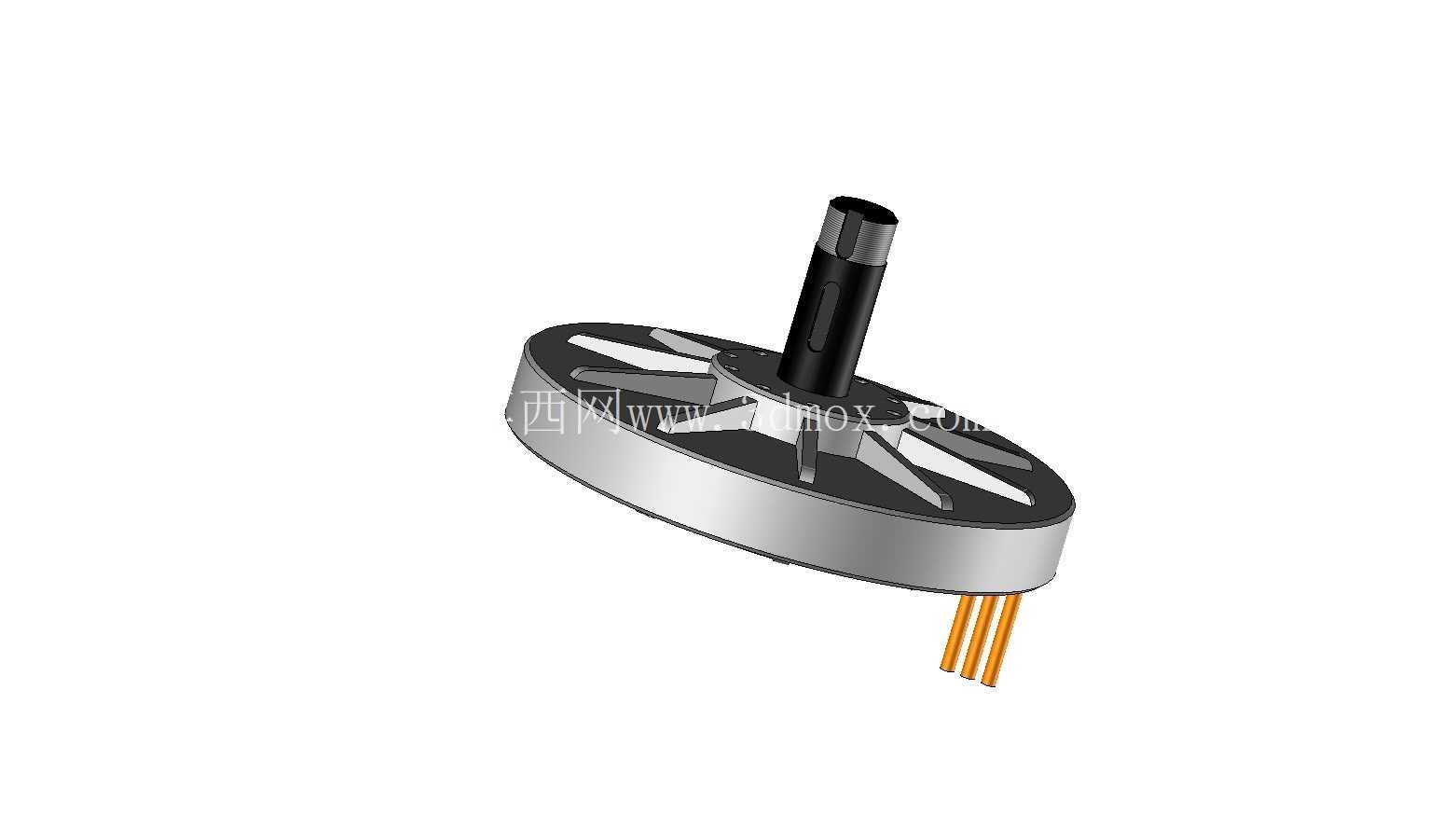

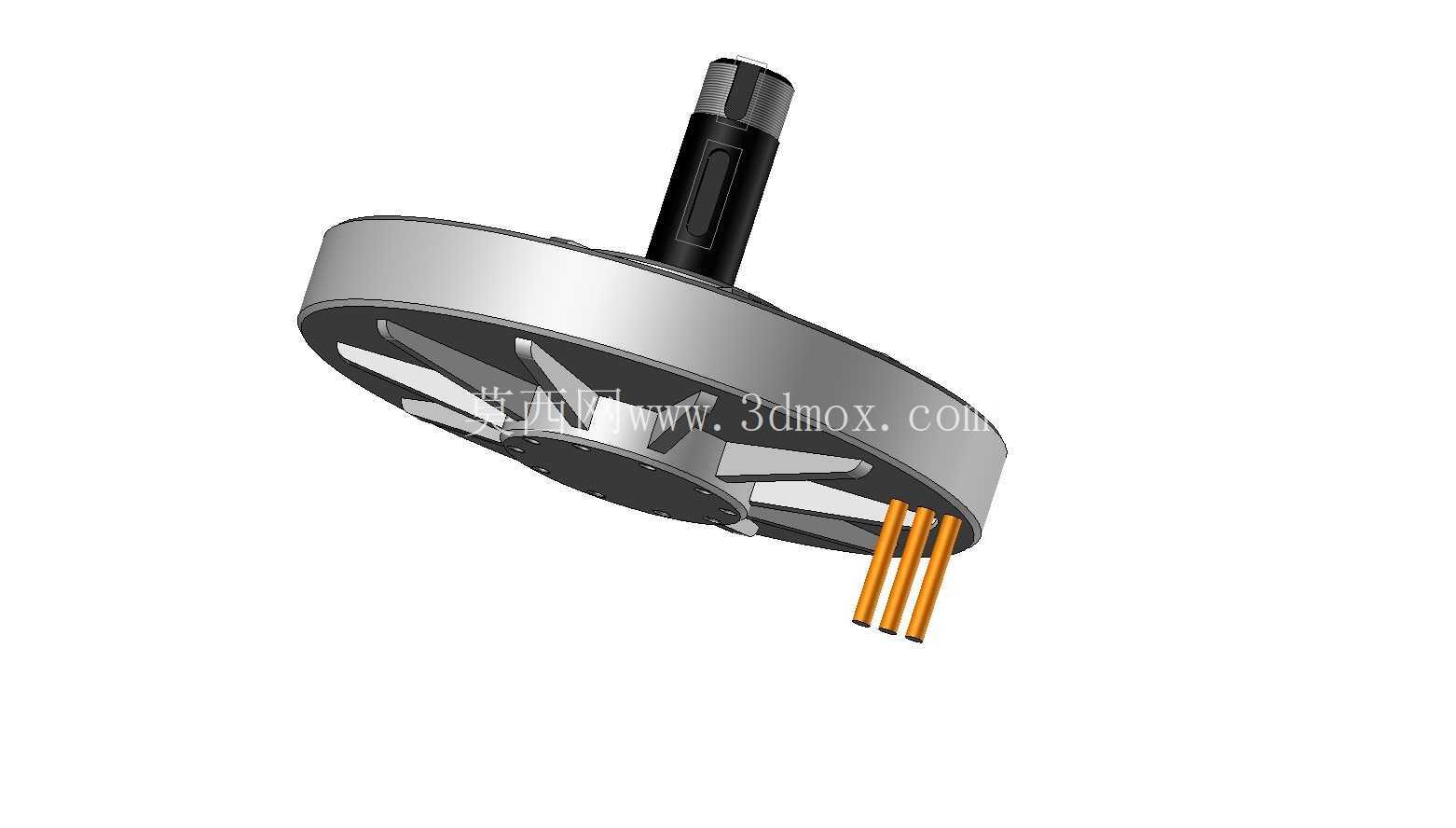

　　设计思路上，整个结构采用轴流布局，将定子绕组、永磁体磁极、输出接线端全部集成在圆盘式的主体壳体内，中心伸出的定位轴直接作为风轮的安装定位基准，安装时不需要额外加工转接法兰，只需要保证中心轴与风轮旋转轴线的同轴度控制在0.05mm以内即可完成装配，接线端从壳体侧部同向引出，做了防拉扯的结构加强，避免户外布线时线缆拉力直接作用在绕组接线点上导致的断线故障。外形尺寸与安装边界方面，圆盘主体的径向尺寸适配直径1.2-1.8米范围的垂直轴风轮，中心轴的伸出长度预留了风轮轮毂安装、锁紧螺母固定的足够空间，壳体的轴向厚度控制在极小范围内，不会额外增加风轮的轴向悬臂长度，降低了安装立杆的顶部承重弯矩，安装时只需要在立杆顶部预留对应直径的安装法兰位，将发电机壳体背部的安装止口与法兰定位配合，锁紧固定螺栓即可完成主体固定，不需要额外做支撑结构补强。

　　结构细节上，壳体的边缘做了流线型导风倒角，不会在风轮旋转时产生额外的紊流干扰，内部的磁极排布采用Halbach阵列方式，在保证气隙磁密足够的前提下，减少了永磁体的用量，同时降低了轭部的铁损，绕组采用集中式绕法，端部长度更短，铜损更低，在额定转速下的发电效率能达到同尺寸传统结构的1.15倍以上。实际选型适配时，需要注意该结构的输出线径匹配对应的额定电流，避免长距离输电时的线损过大，同时中心轴的轴承选型要考虑户外高低温工况，选用带密封的深沟球轴承，保证沙尘、雨水环境下的轴承使用寿命，安装时要在接线端做好防水密封处理，避免雨天渗水导致的绕组绝缘下降问题。

　　这类结构尤其适合用在风光互补路灯、野外环境监测站、离网户用供电系统这类对设备可靠性要求高、运维难度大的场景，相比传统带悬臂的发电机结构，集成化的设计减少了零部件数量，装配工序更简单，批量生产时的一致性更容易控制，同时整体重量更轻，运输和现场安装的人力成本更低，不需要大型吊装设备，单人即可完成顶部安装作业。在结构建模过程中，所有配合面的公差都按照IT7级精度做了预留，轴承安装位的同轴度、端面跳动公差都做了明确标注，生产加工时不需要额外做公差换算，直接按照图纸标注即可加工出合格的零部件，装配时的互换性更好，后期维修更换零部件时不需要做额外的配磨、修配工作，直接替换标准件即可完成维修。
