小型风力发电机变桨控制动力螺杆机构

项目分类:风力发电机 发布时间:2025-02-17 ID:936638
  • 小型风力发电机变桨控制动力螺杆机构
  • 小型风力发电机变桨控制动力螺杆机构

  在分布式小型风力发电场景中,叶片桨距角的动态调节直接决定机组的风能捕获效率与极端风况下的运行安全性,这套变桨控制动力螺杆机构正是为适配百千瓦级以下小型风电机组的桨距调节需求开发的核心执行部件。不同于大型风电机组采用的液压变桨或独立电动变桨结构,小型机组受机舱内部安装空间、制造成本、运维复杂度限制,需要结构更紧凑、传动链更短、可靠性更高的变桨执行方案,这套螺杆式变桨机构恰好匹配这类应用场景的核心诉求。

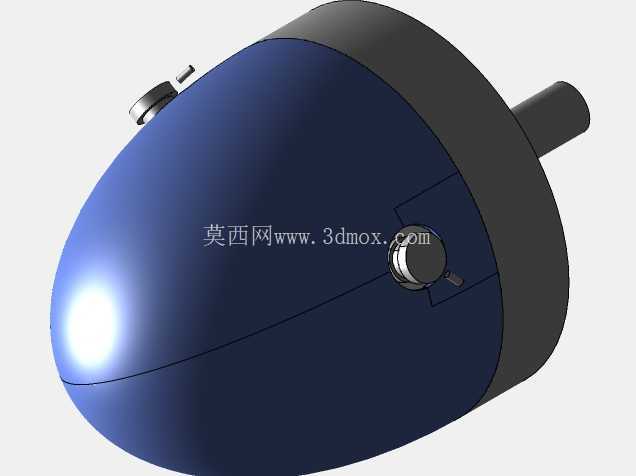

  从实际功能逻辑来看,该机构安装在风机轮毂内部的中心安装位,三个输出端分别对应三支叶片的桨距调节转轴,通过内部螺杆副的直线-旋转运动转换,将中心驱动部件的旋转动力同步传递至三个叶片的安装法兰,实现三支叶片桨距角的同步调整。当风速处于额定切入风速到额定风速区间时,机构会微调叶片桨距角,让叶片始终保持最佳攻角,最大化风能捕获效率;当风速超过额定风速时,机构会驱动叶片向顺桨方向转动,限制风轮吸收的功率,避免发电机过载;当遭遇台风、强阵风等极端风况时,机构可快速将叶片调整至顺桨位置,让风轮转速快速降低,实现气动刹车,保护机组结构不被强风损坏。

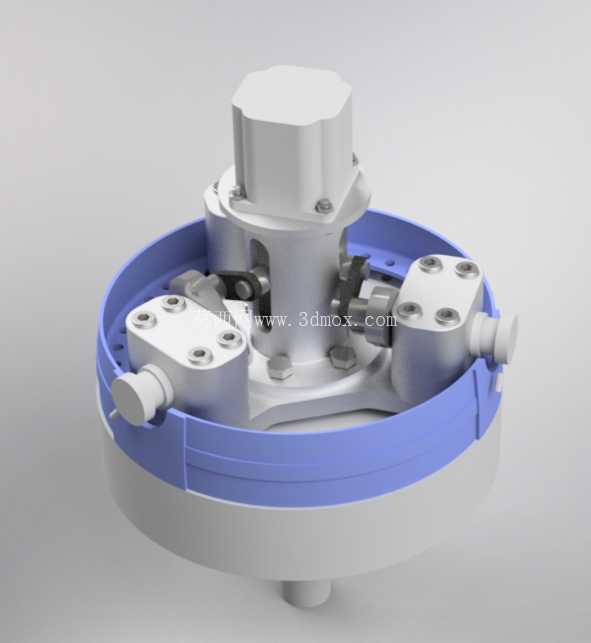

  设计层面上,这套机构采用了同轴中心布局,整体为圆盘式结构,外层设置环形安装基座,基座上预留的安装孔位可直接与轮毂内壁的安装法兰对接,不需要额外设计复杂的转接支架,大幅降低轮毂内部的结构设计难度。中心驱动端采用标准法兰接口,可适配不同功率等级的伺服驱动电机或直流减速电机,设计人员可根据机组的变桨力矩需求、响应速度要求灵活选配驱动单元,不需要对机构主体结构做大幅修改。内部的动力螺杆副采用了自锁型梯形螺纹设计,当驱动单元停止输出动力时,螺纹副的自锁特性可以锁定叶片的桨距角位置,不需要额外加装抱闸或锁止机构,既减少了零部件数量,也避免了锁止机构失效导致的桨距角漂移问题。三个输出端的摆臂结构采用等角度120度分布,保证三支叶片的调节角度完全同步,避免因桨距角不一致导致的风轮动平衡问题,减少机组运行过程中的振动载荷。

  从安装边界与尺寸适配角度来看,该机构的整体外径适配主流小型风机的轮毂内径尺寸,整体轴向高度控制在轮毂中心腔的可用空间范围内,不会与轮毂内部的走线槽、滑环安装位产生干涉。输出端与叶片转轴的连接采用标准平键加端面螺栓锁紧的结构,连接强度可满足极端风况下的变桨力矩传递需求,安装时只需要将输出轴插入叶片根部的转轴安装孔,锁紧端面螺栓即可完成对接,现场装配难度低。机构的所有运动副都设置了密封防护结构,可适配轮毂内部多粉尘、凝露的运行环境,运动部件采用自润滑耐磨材料,可实现长期免维护运行,匹配小型风电机组少运维、高可靠的使用需求。

  在结构细节处理上,机构的外壳采用分体式设计,上下端盖通过螺栓连接,后期运维时可快速拆开端盖检查内部螺杆副的磨损情况,不需要将整个机构从轮毂上拆卸下来。所有外露的金属部件都做了防腐镀层处理,可适应沿海高盐雾、内陆高沙尘等不同安装场景的腐蚀防护要求。机构的传动间隙经过严格控制,螺杆副与摆臂连接位置的间隙控制在极小范围内,避免变桨调节过程中出现回程误差,保证桨距角的控制精度,让机组的功率调节曲线更平滑,减少功率波动对电网的冲击。
