力帆168型200cc排量4.5马力简化动力装置

　　在小型通用动力设备的配套选型场景中，这类小排量单缸动力装置的应用覆盖范围极广，从园林作业的割草机、微耕机，到小型工程用的平板夯、发电机机组，再到休闲娱乐类的卡丁车、小型摩托艇，都能见到同规格动力单元的身影。做这类动力装置的简化三维建模时，首先要明确建模的核心目标——不是做可直接投产的全细节生产模型，而是给整机配套设计提供准确的安装边界、接口位置与外部轮廓参考，因此不需要还原内部每一个气门、活塞的精细结构，重点要把外部的安装点位、外接部件的对接尺寸、操作件的位置做精准还原。

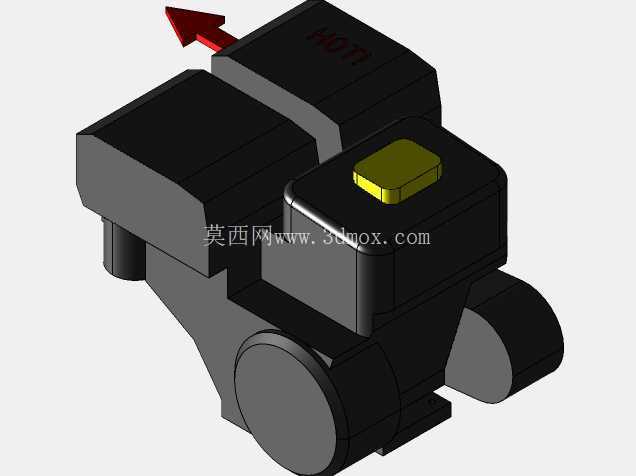

　　从外部结构来看，该动力装置采用分体式的上部壳体布局，靠前的壳体为燃油箱安装位，靠后的壳体覆盖缸头与散热结构，顶部设置的黄色方形部件为机油加注口盖，位置刚好处于日常维护时便于操作的高度，不需要拆解周边护板就能完成机油加注作业，这个细节在建模时特意保留了操作空间的预留，方便后续做整机维护性校核。侧面突出的圆柱形结构为启动拉盘的安装位，拉绳拉出方向与机体侧面呈15度夹角，这个角度是经过实际使用验证的，既不会因为拉绳角度过小导致卡滞，也不会因为角度过大占用过多侧面安装空间，在配套小型农机时，这个位置刚好可以和扶手架的安装位错开，避免操作干涉。

　　下部的安装基座采用三点式支撑结构，三个安装脚的位置分别对应曲轴箱的三个受力强化点，安装孔的中心距严格按照通用小排量动力的配套标准设置，能够直接适配市面上绝大多数同功率段通用动力的安装机架，不需要额外做转接板设计，这也是这类通用动力能够大范围推广的核心设计点之一。建模过程中，对散热鳍片的结构做了简化处理，没有还原每一片鳍片的微小倒角与厚度差，而是用等距阵列的实体块替代，既保留了散热结构的整体轮廓尺寸，不会影响后续做风道仿真时的外部流场参考，又大幅降低了模型的面数，在做整机总装时不会因为单个动力模型占用过多系统资源。输出轴的位置设置在机体下部靠前位置，轴径尺寸、键槽规格都按照通用标准做了还原，后续做皮带轮、离合器等传动部件的配套设计时，可以直接从模型上提取尺寸做配合，不需要反复核对二维图纸。上部的红色箭头标识为燃油开关的操作手柄位置，手柄的转动行程做了限位模拟，转动范围从关闭到全开为90度，在这个行程范围内不会和上部的燃油箱壳体产生干涉，建模时特意验证了极限位置的间隙，预留了足够的操作空间，即使戴劳保手套操作也不会出现卡手的情况。

　　在安装边界的把控上，模型整体的宽度、高度、长度尺寸都严格按照实物的外包尺寸做1:1还原，尤其是上部燃油箱的突出高度、侧面启动拉盘的突出宽度、下部安装脚的下沉深度，这些尺寸是整机布局时最容易出现干涉的部位，建模时反复核对了多个同型号实物的测量数据，确保尺寸偏差控制在1mm以内，完全满足总装设计的精度要求。对于外部的线束接口、消音器安装位、空滤器连接口这些外接部件的位置，模型上都做了安装面的预留，虽然没有还原消音器、空滤器的具体结构，但安装面的平面度、螺栓孔的位置都做了精准定位，后续做这些外接部件的设计时，可以直接在对应安装面上做配合特征，不需要重新定位基准。这类简化模型在实际设计工作中实用性很强，很多时候做整机方案阶段，不需要动力装置的全细节模型，只需要准确的外部轮廓与安装接口，就能快速完成整机的布局设计，等方案确认进入详细设计阶段，再补充内部结构或者替换成更精细的生产级模型即可，能够大幅缩短方案阶段的设计周期，避免在非核心细节上浪费过多建模时间。
