汪克尔转子发动机核心组件结构设计

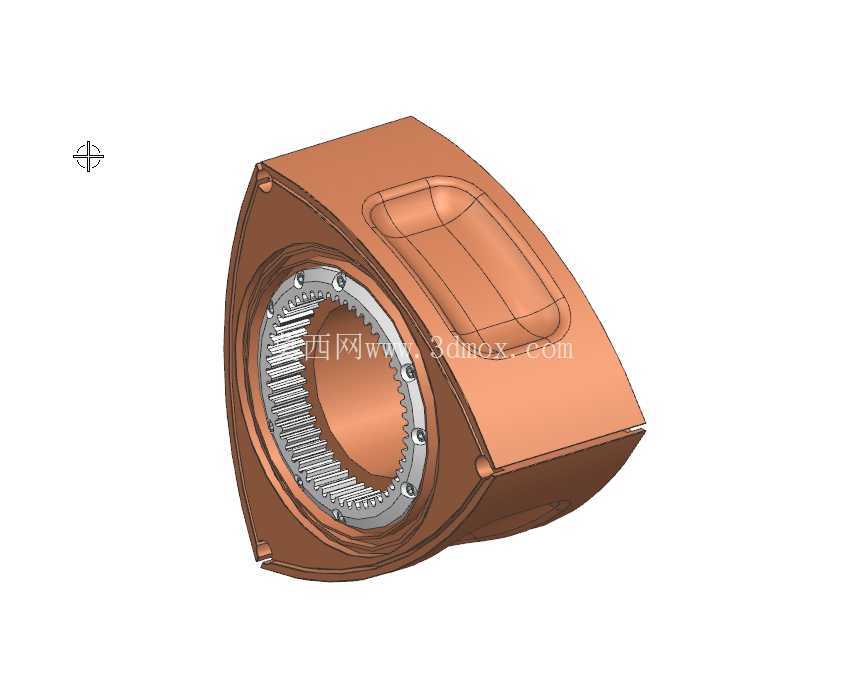

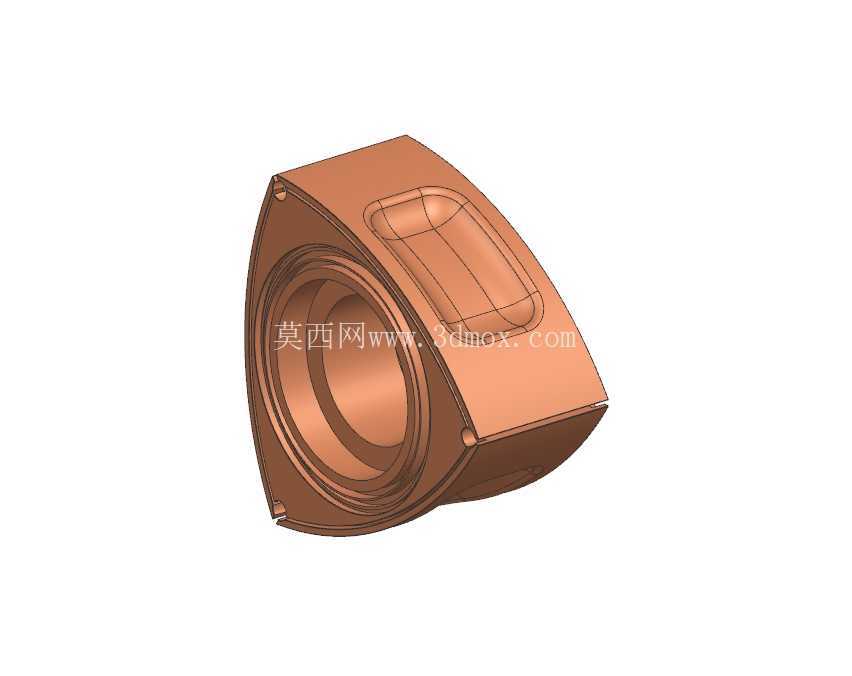

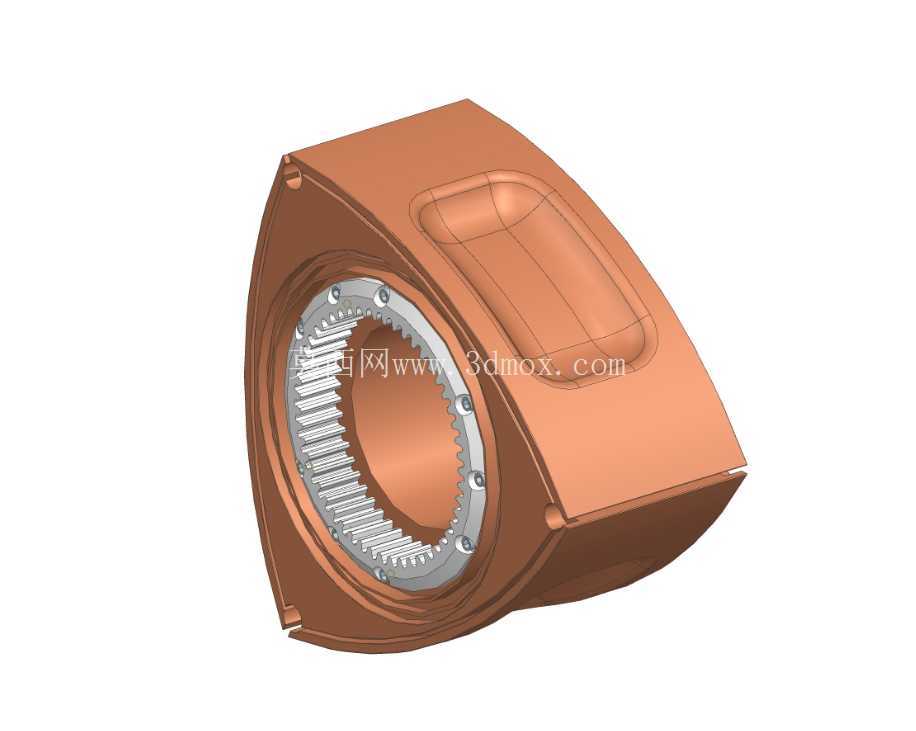

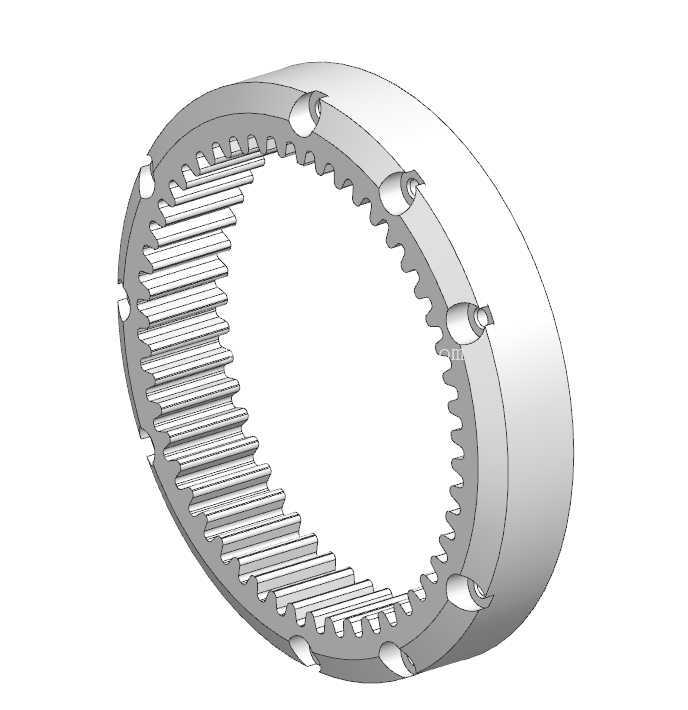

　　汪克尔转子组件作为旋转活塞式动力装置的核心做功单元，在小型航空动力、便携发电机组、高性能摩托动力单元等对动力密度要求严苛的场景中应用广泛，相比传统往复式活塞结构，其取消了曲柄连杆往复运动机构，依靠三角转子在型腔内的偏心旋转完成进气、压缩、做功、排气全循环，整机零件数量可减少40%以上，运转平顺性与功率重量比优势突出。从结构设计逻辑来看，该组件的核心配合面集中在三角转子外廓与双弧外旋轮线型腔内壁的密封配合上，建模阶段需严格控制转子型线的共轭生成精度，确保三个顶角的径向密封片在全旋转周期内始终与腔壁保持贴合，避免工作过程中出现窜气、压力泄漏导致的热效率下降问题。转子本体采用中空轻量化结构设计，内部预留冷却油道布设空间，可在高速运转时将燃烧室区域的热量通过润滑油循环带出，避免三角转子因持续受高温燃气冲刷出现热变形，影响密封间隙的配合精度。外围的壳体组件采用分体式拼接结构，包含前后端盖与中间型腔壳体，端盖上对应布置进排气口、火花塞安装位与偏心轴支撑轴承座，安装时需通过周向均布的紧固件实现多壳体的同轴定位，紧固件的排布位置需避开内部转子的运动包络，同时保证结合面的压紧力均匀分布，防止工作状态下壳体受燃气压力作用出现变形漏气。

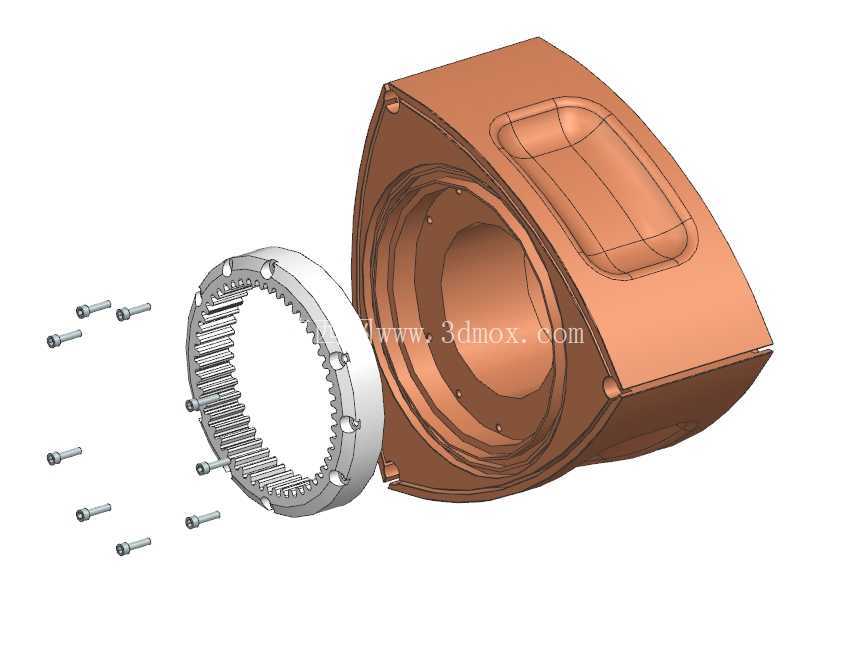

　　从安装边界来看，该转子组件的整体外形为类圆柱腔体结构，偏心轴的输出端从前端盖中心伸出，可直接对接离合器或减速机构，安装时需保证偏心轴的轴线与配套动力输出机构的输入轴同轴度控制在0.02mm以内，避免高速运转时出现偏磨振动。转子与壳体之间的配合间隙需根据工作温度区间做差异化设计，冷态下径向密封片与腔壁的预留间隙需控制在0.03-0.05mm，既保证热机状态下零件膨胀后不会出现卡滞，又能最大限度减少压缩行程的气体泄漏。组件上的紧固件采用内六角圆柱头螺钉，沿壳体周向均匀排布，拧紧时需按对角顺序分次施加规定扭矩，避免单颗螺钉受力过大导致壳体结合面翘曲。

　　在实际应用场景中，这类转子组件常被用于对空间占用要求极高的便携动力设备，比如小型无人靶机的动力单元、背负式应急发电设备的动力核心，其高转速特性可直接匹配发电机的输入转速要求，无需额外设置大减速比的减速机构，进一步压缩整套动力系统的体积与重量。设计过程中还需重点考虑转子的动平衡校正，由于三角转子做偏心旋转运动，需在转子端面的指定位置去除冗余重量，将动平衡精度控制在G2.5级以上，确保整机在8000-10000rpm的工作转速区间内不会出现异常振动，延长轴承与密封件的使用寿命。

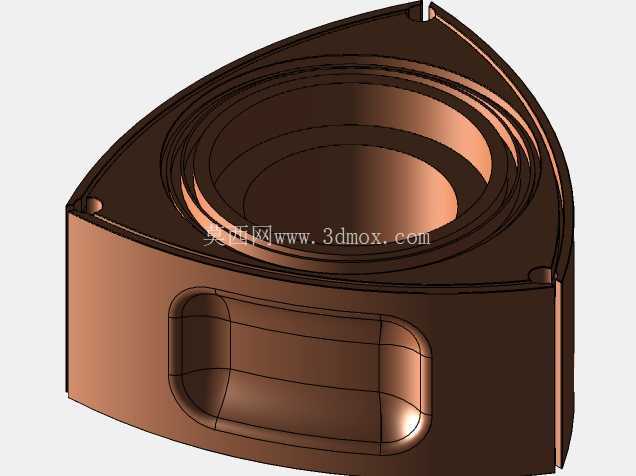

　　壳体的进排气口位置设计直接影响发动机的充气效率，进气口布置在型腔的进气冲程末端位置，排气口对应排气冲程的起始位置，通过型线位置的匹配可实现一定程度的气扫效果，将燃烧后的废气尽可能排出型腔，提升下一循环的进气量。转子上的三个密封槽需保证加工精度，槽宽与径向密封片的配合间隙控制在0.01-0.02mm，确保密封片可在槽内随离心力与气体压力自由伸缩，始终贴紧腔壁实现密封。端盖上的轴承座需设置油封安装位，防止壳体内的润滑油泄漏进入燃烧室，同时避免外部灰尘进入配合面加剧零件磨损。
