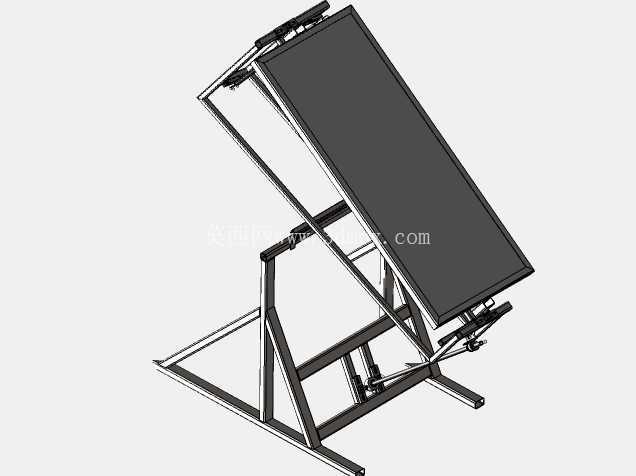

可倾角调节光伏面板支撑控制支架结构

　　这套光伏面板支撑控制结构，主要面向分布式光伏安装场景中的倾角调节需求设计，区别于固定倾角的光伏支架，该结构可根据不同纬度地区的太阳高度角变化，手动或配合驱动组件调整面板的倾斜角度，最大化提升光伏组件的受光效率。从结构组成来看，整体采用框架式焊接底座作为承载基础，底座采用矩形型钢拼接成型，底部预留了地脚安装孔位，可直接固定在混凝土基础、彩钢瓦屋面或者地面硬化层上，安装时需保证底座平面的水平度偏差不超过2mm/m，避免后续调节过程中出现卡滞。

　　支撑臂部分采用双组平行四边形连杆结构，一侧连接底座铰接点，另一侧连接光伏面板的安装框架，连杆之间设置了气弹簧辅助支撑组件，在调节倾角时可以抵消大部分面板的自重，降低操作力度，同时在角度锁定后提供额外的支撑刚度，避免大风天气下结构出现晃动。角度调节范围覆盖0到60度，基本满足国内大部分地区的光伏安装倾角需求，调节到位后通过侧边的锁紧插销完成角度固定，插销孔位按照每5度一个间隔设置，可快速匹配预设的最佳倾角数值。光伏面板安装框架采用边框式结构，四周设置了标准的光伏组件压块安装槽，兼容常规尺寸的晶硅光伏面板安装，框架与支撑臂的连接点设置了缓冲橡胶垫，可吸收户外环境下的风振应力，避免刚性连接导致的面板边框开裂。

　　设计过程中优先考虑了户外使用的耐候性，所有铰接转动部位都采用了不锈钢销轴配合自润滑轴套，无需定期加注润滑脂即可保证长期转动顺畅，型钢主体表面采用热浸镀锌处理，可适应酸雨、高湿度等恶劣户外环境，结构设计时按照12级风载的受力条件做了强度校核，各杆件的受力安全系数不低于2.5，保证极端天气下的结构稳定性。安装边界方面，整套结构收拢至水平状态时总高度不超过350mm，最大倾角展开时后端最高点距离安装基础面高度为1800mm，左右方向的安装宽度适配单块常规182/210尺寸光伏组件，前后方向的底座纵深为1200mm，安装时需预留左右各200mm的操作空间，方便后续的角度调整与组件维护。

　　不同于大型光伏电站的追日系统，这套结构更适合户用分布式光伏、离网光伏供电系统、小型光伏充电站等场景使用，结构简单可靠，维护成本低，不需要复杂的电控系统即可实现倾角调整，在无电地区的离网光伏供电场景中，用户可根据季节变化手动调整面板角度，提升光伏发电量，在应急供电的光伏移动电站场景中，该结构可快速收拢折叠，方便运输转移，展开后即可快速完成部署投入使用。结构建模过程中对所有铰接点的运动间隙做了模拟验证，确保全角度调节过程中杆件之间无干涉，气弹簧的安装位置经过多轮迭代优化，保证在整个调节行程内的支撑力变化平缓，不会出现操作力突变的情况，面板安装框架的压块槽位置按照通用光伏组件的安装孔距设计，无需额外打孔即可完成组件固定，降低现场安装的工作量。
