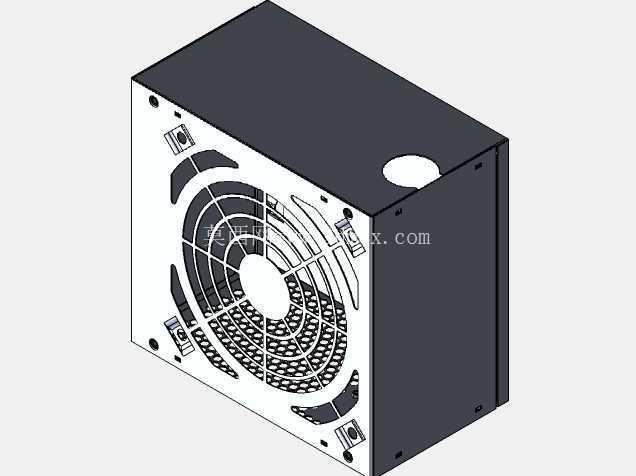

做PC整机结构装配、工控机内置供电选型的时候,ATX电源的外壳结构匹配度是很多新手容易忽略的点,很多人只看额定功率参数,最后装机的时候才发现外壳尺寸卡机箱位、通风网孔和机箱风道对不上、固定孔位偏差拧不上螺丝,返工调整的时间比画整机装配图还久。这个450W规格的电源主体结构,是按照标准ATX12V电源的安装边界做的三维还原,外壳主体采用0.6mm厚度的SECC镀锌钢板折边成型,折边位置全部做了内卷边处理,既可以提升壳体的整体抗扭刚度,避免内部PCB板、变压器、滤波电容等元器件受外力挤压变形,也能防止装配、维修的时候锋利的钢板边缘划伤操作人员的手部。
从实际应用场景来看,这类450W功率的电源覆盖了绝大多数家用台式机、入门级工作站、小型工控机柜的供电需求,足够带动中端独立显卡、多块机械硬盘、主板及外接扩展卡的满载功耗,外壳的结构设计完全围绕内部元器件布局和风道效率展开。带散热网孔的这一侧是电源的进风面,网孔采用一体冲压成型的蜂窝状开孔加环形加强筋结构,开孔率控制在65%左右,既能保证足够的进风量,让内置的12cm轴流风扇能顺畅吸入外界冷空气,带走内部整流桥、开关管、主变压器、输出滤波电容工作时产生的热量,又能避免大尺寸异物进入电源内部造成短路风险,网孔周边的四个螺丝柱是专门用来固定散热风扇的,柱高和风扇厚度完全匹配,装配后风扇扇叶和网孔之间预留3mm的安全间隙,不会出现扇叶擦碰网孔产生异响的问题。
壳体四个角的固定耳是按照标准ATX电源的安装孔位设计的,孔位中心距严格遵循行业通用规范,不管是装在标准ATX机箱的电源仓位,还是工控机柜的定制安装支架上,都能直接对齐螺丝孔,不需要额外打孔改位。壳体顶面的圆形开孔是电源出线孔,所有从内部PCB引出的主板供电线、CPU供电线、显卡供电线、SATA供电线都从这个位置穿出,孔边缘做了翻边处理,后续装配的时候可以套橡胶护线环,避免线材的绝缘层被钢板边缘割破造成漏电风险。壳体的侧边没有做多余的开孔,一方面是为了保证壳体的结构强度,另一方面是引导气流按照从进风面吸入、从电源尾部出线侧的栅格排出的方向流动,避免气流短路影响散热效率,毕竟电源内部的开关管和主变压器都是发热大户,如果风道乱流,很容易出现满载工况下内部温度过高,触发过温保护导致整机断电的问题。
在做三维建模的时候,这个结构的还原重点其实在折边公差和装配间隙的控制上,很多新手画这类钣金外壳的时候,只画外轮廓尺寸,忽略了钢板折弯时候的折弯系数,最后做出来的壳体要么拼合缝隙过大,要么内部元器件装不进去。这个模型的折边位置全部按照实际钣金加工的折弯半径做了处理,上下壳体的拼合位置预留了0.15mm的装配间隙,扣合之后不会出现错位翘边的问题,内部用来固定PCB板的螺柱位置,也和标准ATX电源的PCB安装孔位完全对齐,不管是用来做整机装配的干涉检查,还是做电源外壳的改型设计,都能直接拿来做结构参考,不用再反复核对标准安装尺寸。另外壳体表面的黑化处理是结构设计里的细节,黑色哑光的表面处理一方面是提升和不同风格机箱的配色适配性,另一方面哑光表面不容易残留指纹和装配污渍,批量生产的时候外观一致性更好。
很多做结构设计的人觉得电源外壳就是个简单的铁盒子,实际上里面的细节考量非常多,比如进风网孔的开孔大小,如果开得太大,防异物能力不够,开得太小,进风阻力变大,风扇转速就要拉高,会带来更大的工作噪音;固定耳的位置如果偏差超过1mm,装机的时候就会出现螺丝拧不上的问题;壳体的刚度如果不够,电源安装到机箱之后,风扇转动的震动会带动壳体产生共振,发出低频嗡嗡的噪音,影响使用体验。这个结构在设计的时候,在壳体的内侧对应主变压器和散热片的位置,还压了浅型的加强筋,既不会占用内部的元器件安装空间,又能大幅提升壳体的抗形变能力,哪怕是在运输过程中受到挤压,也不容易出现壳体变形碰坏内部元器件的问题。
- 全部评论(0)
- 模板大小: 8.34 MB
- 售价:5金币
- 下载次数: 98
- 系统要求: STEP / IGES
- 软件分类: 变压器/电感器
