汽车用50A规格Midi插片式保险丝

　　在汽车整车电路的保护设计中，中号插片式Midi保险丝是大电流支路常用的保护元件，这款额定电流50A的型号，主要适配汽车上功率等级在600W以内的12V供电支路，比如车载散热风扇回路、主座椅加热供电、车载功放主供电、辅助灯光组供电这类工作电流持续在30-45A区间的支路，既可以在回路出现短路、过载时快速熔断切断供电，避免线束过热起火、用电设备烧毁，也能避开支路正常工作时的峰值电流冲击，不会出现误熔断的情况。

　　从实际安装场景来看，这类保险丝一般布置在发动机舱保险盒、驾驶位侧仪表台下方保险盒内，对应的安装座是标准Midi保险丝卡槽，设计时需要预留足够的插拔操作空间，保险丝本体的两个平行插脚间距、插脚厚度都符合行业通用的安装尺寸要求，插脚采用镀锡铜材质，既保证导电性能，也能避免长期在高温、高湿的发动机舱环境下出现氧化锈蚀导致接触电阻过大的问题。本体的绝缘外壳采用耐高温阻燃工程塑料制作，表面直接模印额定电流标识，即使长期使用标识也不会磨损脱落，方便后期维修排查时快速识别规格。

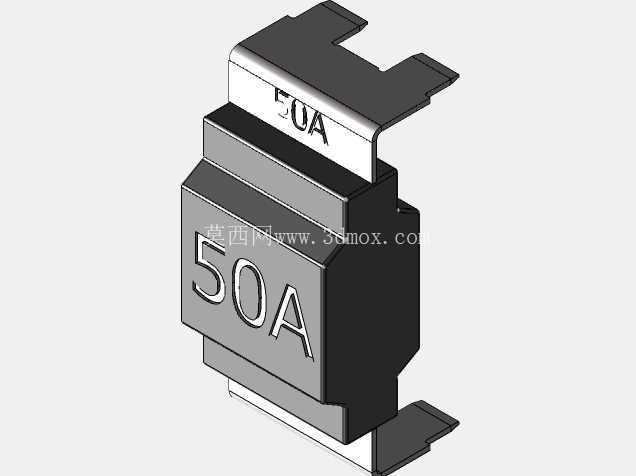

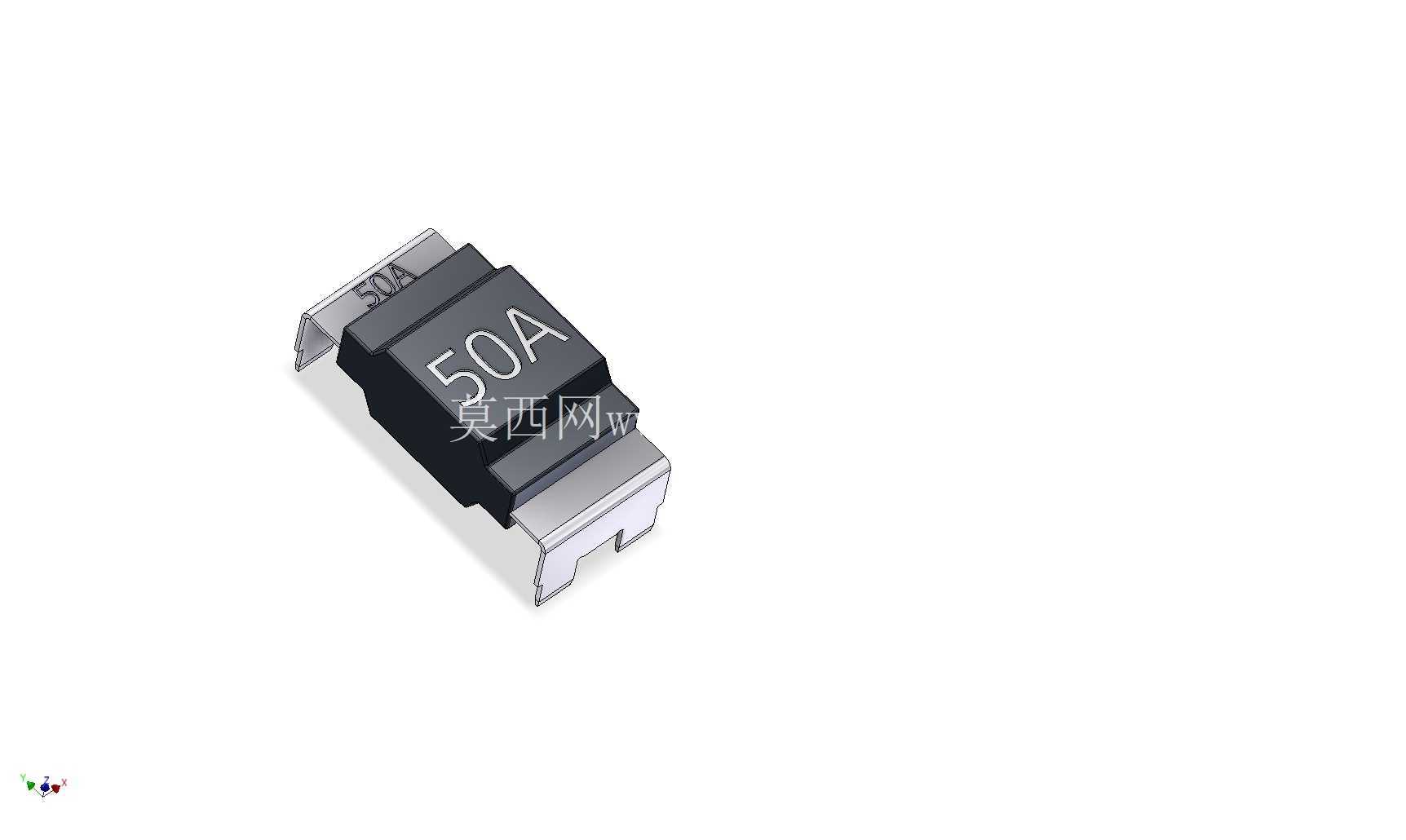

　　做三维建模的时候，首先要还原插脚的折弯角度与公差，插脚的伸出长度、折弯R角直接影响和保险座的配合紧密度，如果插脚尺寸偏差过大，安装后会出现接触松动、通电发热的问题；其次是绝缘外壳的轮廓，要保证外壳和插脚的包覆位置准确，外壳两侧的防滑凹槽结构也要还原，方便维修时用手或者保险拔钳插拔操作；还要注意本体上的极性与电流标识的位置，和实物保持一致，避免装配时出现方向混淆。

　　从电路保护的特性来看，这款50A Midi保险丝属于慢熔特性，能够承受短时间的启动峰值电流，比如电机类负载启动时的瞬时电流可能达到额定电流的2-3倍，但持续时间极短，慢熔特性可以保证这种瞬时冲击不会触发熔断，只有当回路电流持续超过额定值一定比例，或者出现短路大电流时才会快速熔断，兼顾了负载启动的兼容性和故障保护的可靠性。在整车线束设计选型时，需要匹配对应线径的导线，50A的回路一般选用8平方毫米以上的铜芯导线，保险丝的安装位置要尽量靠近电源取电端，缩短故障时的大电流回路长度，降低线束过热的风险。

　　建模过程中还要考虑实际装配的干涉问题，保险丝安装后顶部要和保险盒盖保留足够的间隙，不能出现盒盖压到保险丝本体导致外壳破损、插脚移位的情况；相邻保险丝之间的间距也要符合安全规范，避免不同回路之间出现爬电距离不足的问题。外壳的阻燃等级要满足汽车零部件的阻燃要求，即使保险丝熔断时产生瞬时高温，外壳也不会出现明火滴落的情况，符合汽车内饰与发动机舱零部件的安全标准。

　　在实际维修替换场景中，这款规格的保险丝通用性极强，市面上主流车型的大电流支路都有采用，建模时还原标准尺寸后，可以直接用于整车电器系统的装配仿真、保险盒的布局设计，也可以用于维修教学的演示模型，帮助技术人员理解保险丝的安装方式与保护原理。不同于小号插片保险丝用于小电流支路，Midi规格的保险丝承载电流更大，结构强度更高，能够适应车辆行驶过程中的振动、冲击环境，插脚和保险座的接触结构带有防松设计，长期振动下也不会出现松脱断电的问题。
