电动汽车换电电池举升服务工作站结构

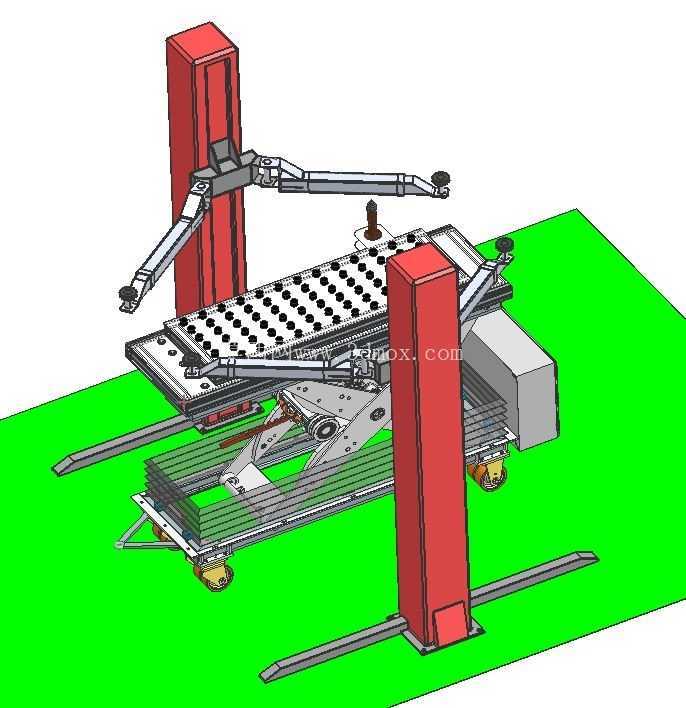

　　这套设备的核心应用场景集中在新能源汽车线下维保、换电运营站点的电池拆装作业环节，区别于常规乘用车辆维保用的双柱举升机，该结构针对动力电池整包的拆卸、转运、托举对位做了专属适配，解决了常规维保场景下动力电池整包重量大、对位精度要求高、人工托举风险高的实际痛点。从结构功能划分来看，设备主体保留了双柱举升的稳定支撑框架，两根立式承重柱采用型钢焊接成型的箱式截面，内部集成升降驱动的传动链与导向滑轨，柱体底部设置延伸至地面的安装支脚，支脚预留膨胀螺栓安装孔，安装时需要保证两根立柱的平行度公差控制在1.5mm/m以内，立柱中心距根据主流纯电车型的底盘宽度设定在2.4m-2.8m区间，满足不同轴距车型的停靠对位需求，立柱整体高度不超过3.6m，适配常规维保车间的层高要求，不会出现顶部空间干涉的问题。

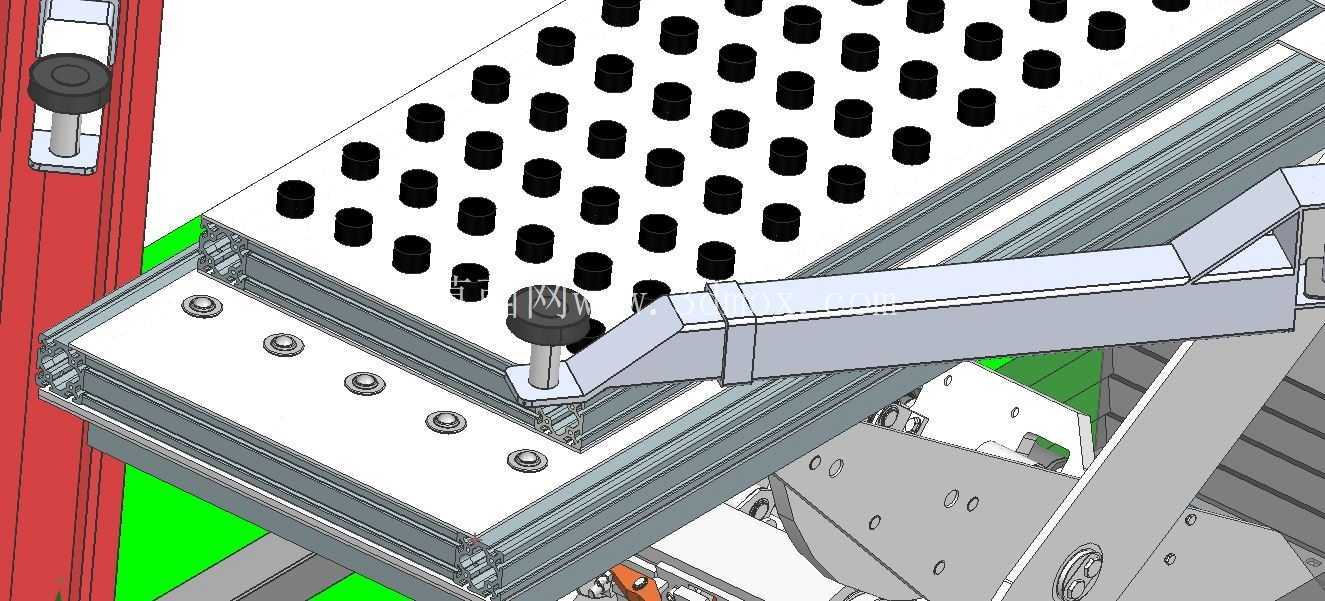

　　常规车辆维保用的举升臂仅针对车身底盘的承重支点设计，这套设备在举升臂的基础上，额外增设了中部的电池托举平台，托举平台采用框架式焊接结构，台面排布密集的防滑支撑凸点，对应动力电池包底部的平整支撑面，托举平台的底部配置剪式微调机构，可实现垂直方向150mm行程的微动调节，同时具备±3°的角度倾斜调整能力，在拆卸电池包固定螺栓后，可平稳承接下落的电池整包，避免螺栓拆卸最后阶段电池包倾斜磕碰底盘线束。托举平台的底部配置带刹车的万向脚轮，当电池包完全落位在托台后，可将托台连同电池包从举升工位横向移出，直接衔接电池转运、检测或充电工位，减少二次吊装的转运步骤。

　　两侧的举升臂保留了可伸缩、可回转的结构设计，臂端的橡胶支撑垫可对应车身门槛位置的原厂举升支点，在举升车辆时可将整车抬升至合适的作业高度，举升臂的单臂额定承重设定在1.5t，双柱协同作业时可支撑3t以内的整车重量，覆盖绝大多数家用纯电乘用车的整备质量范围。设计过程中重点考量了作业安全边界，举升机构配置双向液压锁与机械防坠卡齿，当举升高度超过300mm时机械卡齿自动卡入立柱的定位齿槽，避免液压失效导致的坠落风险；电池托台的边缘设置软性挡边，防止托举过程中电池包出现侧滑，托台表面的支撑凸点采用聚氨酯材质，避免刮擦电池包底部的防护涂层。从作业流程适配来看，车辆停靠到工位后，首先通过两侧举升臂将整车抬升至离地1.2m-1.4m的作业高度，作业人员可在底盘位置断开电池包的高压接插件与低压通讯线束，拆卸全部固定螺栓后，中部的电池托台上升至贴合电池包底部，承接电池包后缓慢下降至低位，随后移出托台完成电池拆卸，安装新电池时反向操作即可，相比传统的单臂吊具拆装电池的作业方式，该结构的对位精度更高，作业过程中电池包始终保持水平状态，不会出现拉扯高压线束的问题。

　　设备的安装需要预先处理地面基础，地面混凝土厚度不低于200mm，承重强度不低于C30标准，保证立柱支脚固定后长期承重不会出现沉降偏移；设备的横向占用宽度为3.8m，纵向停靠长度需要预留5.5m的空间，满足常规车型的停靠与人员作业通道需求，托台移出方向需要预留至少2m的转运通道，方便电池包的后续周转。结构设计上所有的铰接位置都配置了自润滑轴承，减少日常维护的注油频次，举升臂的伸缩调节位置设置刻度标识，方便不同车型作业时快速调整支撑位置，减少对位等待时间。
