小型垂直轴风力涡轮发电装置结构设计

　　这款小型垂直轴风力发电装置，核心定位是低风速场景下的分布式微供电单元，和常见的水平轴风力机不同，它不需要对风机构，不管风向从哪个方位吹来，都能直接驱动叶轮转动，这点在地形复杂、风向多变的城郊、山区零散供电点位，或者城市建筑屋顶、景观配套供电场景里优势非常明显，不用额外加装偏航调整结构，整体的机械故障点能减少近四成，后期运维的工作量也会大幅降低。

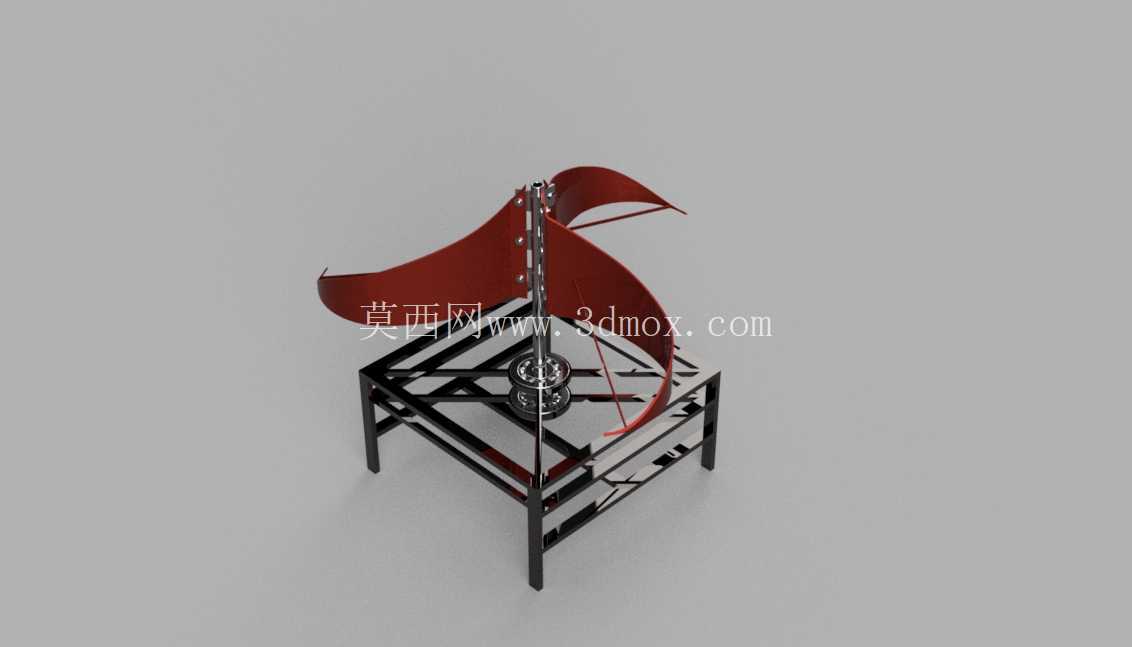

　　从结构设计逻辑来看，叶轮采用了弧形曲面叶片布局，三个叶片沿中心转轴周向均布，叶片的曲面弧度经过流体力学优化，在低风速区间就能获得足够的启动转矩，哪怕是每秒2米左右的微风环境，也能顺利启动运转，不会出现普通水平轴风机低风速下卡滞无法启动的问题。叶片和中心转轴之间采用了分段式支撑结构，每片叶片都有上下两组连接臂和转轴固定，连接臂做了镂空减重处理，既保证了连接刚度，避免叶片在高速转动时出现震颤变形，又尽可能降低了转动部分的整体重量，减少启动阶段的阻力损耗。

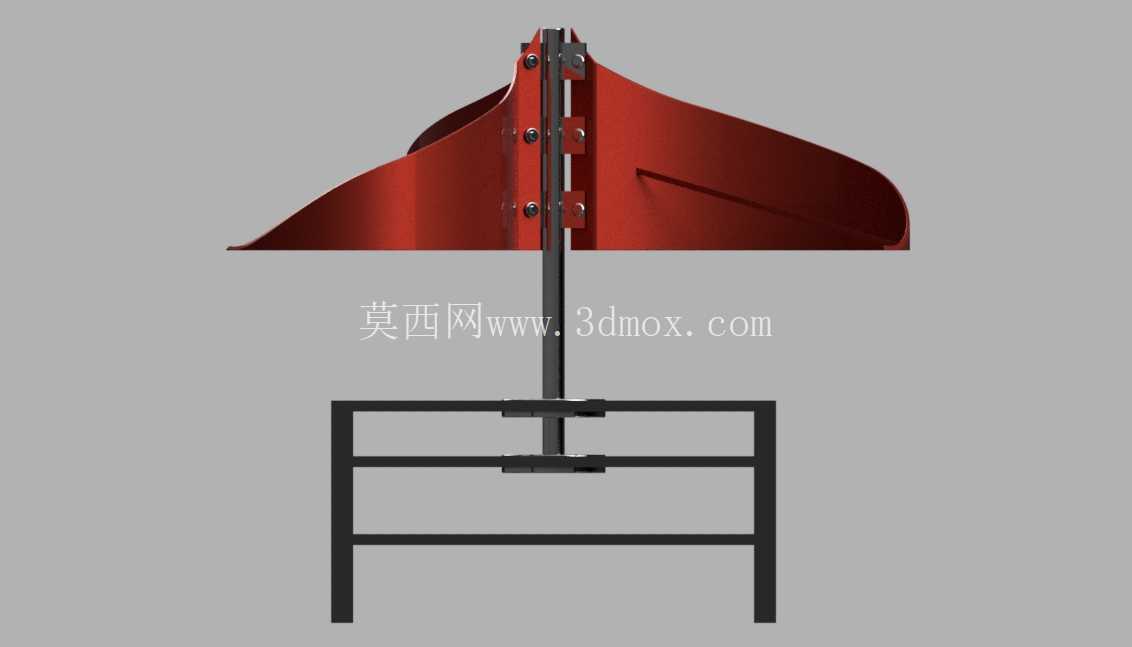

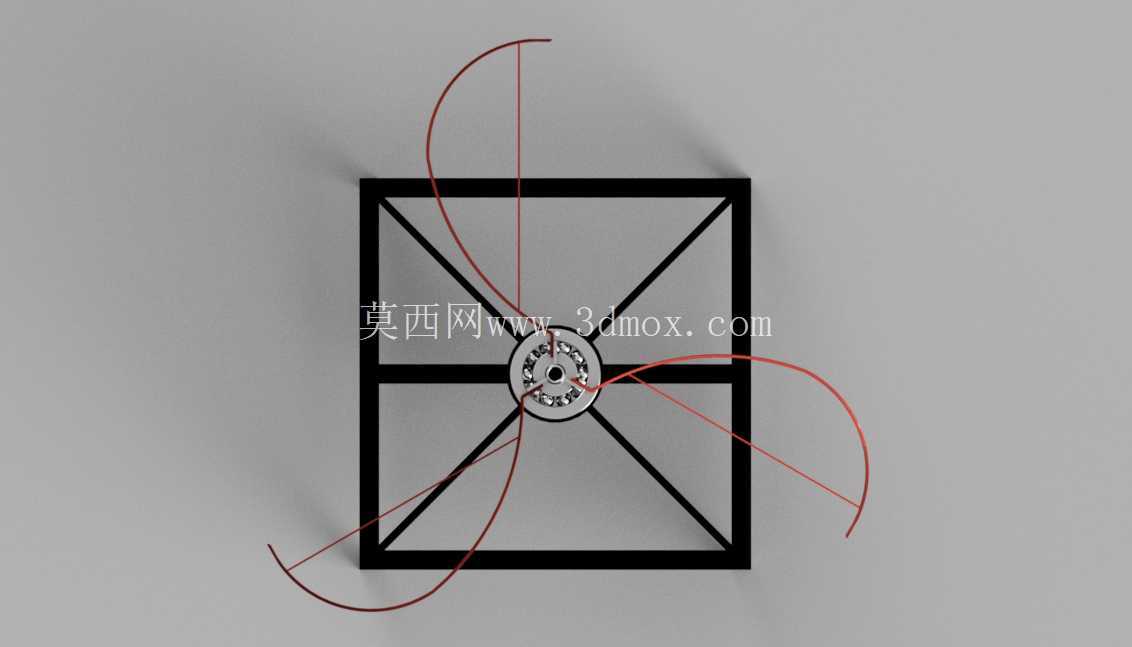

　　底部的支撑框架采用了方管焊接的桁架式结构，整体是正方形的安装基准面，框架的横竖杆件之间做了三角加强筋布局，哪怕是在户外遇到阵风冲击，整个支撑结构也不会出现明显的形变，能给上部的转动机构提供稳定的安装基准。框架的四个支脚都预留了安装孔位，可以直接通过膨胀螺栓固定在混凝土基座上，也可以搭配支架安装在路灯杆、监控杆的顶部，安装边界的适配性很强，不需要专门定制复杂的转接配件，常规的五金安装件就能完成固定。

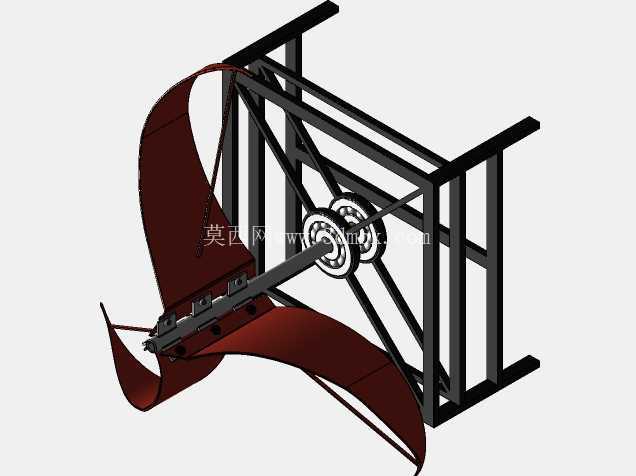

　　中心转轴的下部集成了发电模组，转动的转矩直接传递到发电单元，中间没有额外的齿轮变速结构，避免了齿轮传动带来的能量损耗和运行噪音，运转时的整体噪音能控制在40分贝以内，哪怕是安装在居民区周边的景观配套设施上，也不会产生噪音扰民的问题。这种直驱式的结构设计，也让整体的轴向尺寸更加紧凑，整个装置从底部安装面到叶片顶端的高度控制在很小的范围内，不会出现水平轴风机那种长叶片带来的空间占用问题，在狭小的安装空间里也能顺利布置。

　　实际应用场景里，这类微型风力发电装置可以单独给小型监控设备、景观照明灯具、户外环境监测传感器供电，搭配小型储能电池之后，就能组成离网的微供电系统，不需要铺设长距离的供电线缆，在偏远地区的零散监测点位、景区的步道照明、山区的森林防火监测点位都能适用。和同功率的水平轴风机相比，它的转动半径更小，叶片运行时的扫掠面积更集中，不会出现长叶片在强风下折断飞出的安全隐患，在人员活动相对密集的公共区域安装时，安全冗余度更高。

　　设计过程中特意考虑了不同安装场景的适配性，底部框架的尺寸可以根据实际的安装需求做等比例缩放，叶片的曲面参数也可以根据当地的常年平均风速做针对性调整，在年平均风速偏低的区域，可以适当加大叶片的曲面弧度，提升低风速下的捕风能力；在常年风速偏高的区域，可以适当缩小叶片的弦长，提升强风下的结构稳定性，避免转速过快导致发电模组过载。整个转动部分的重心完全落在中心转轴的轴线上，转动时的动平衡精度控制在G2.5级别，长时间高速运转也不会出现明显的振动，能有效延长轴承和发电模组的使用寿命，减少后期的维护频次。

　　和传统的小型水平轴风力发电机相比，这款垂直轴结构的装置在湍流风场里的适应能力更强，城市建筑周边因为建筑物遮挡，风向和风速的变化非常频繁，水平轴风机在这种环境里需要频繁调整对风角度，不仅能量捕获效率低，偏航机构的磨损也会非常快，而这款垂直轴结构完全不受风向变化的影响，不管是上升气流、侧向气流还是紊乱的湍流，都能有效捕获风能转化为转矩，在城市分布式微发电场景里的适配性远高于传统结构的小型风机。另外，叶片的曲面造型做了钝化处理，边缘没有尖锐的棱角，哪怕是在低空安装，也不会对过往的鸟类或者人员造成意外伤害，公共场景安装的友好度更高。
