复古桁架结构双翼老式飞机框架设计

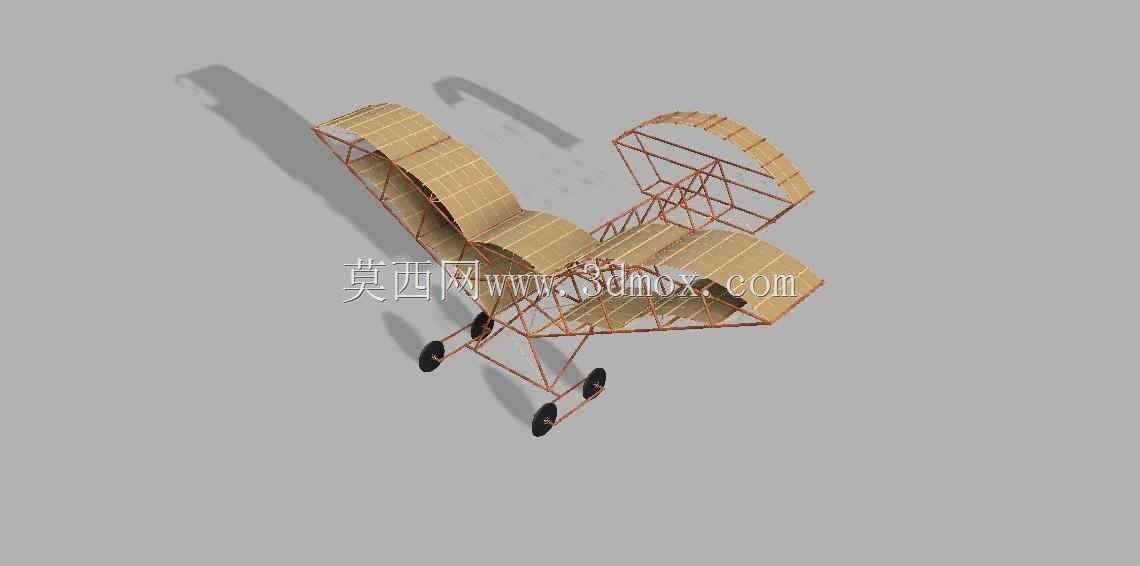

　　这套老式双翼飞机的骨架结构模型，完全还原了早期航空探索阶段飞行器的典型构造逻辑，没有做蒙皮覆盖的设计，直接将内部承力框架完整呈现，对于航空科普教具开发、早期飞行器结构研究、复古航模制作场景都有很高的参考价值。从实际用途来看，这类裸露骨架的模型既可以作为航空展馆的结构展示教具，帮助参观者直观理解早期飞机的力传递路径，也可以作为航模爱好者制作轻木固定翼航模的结构参考蓝本，甚至可以为复古题材的影视道具制作提供精准的结构尺寸依据。

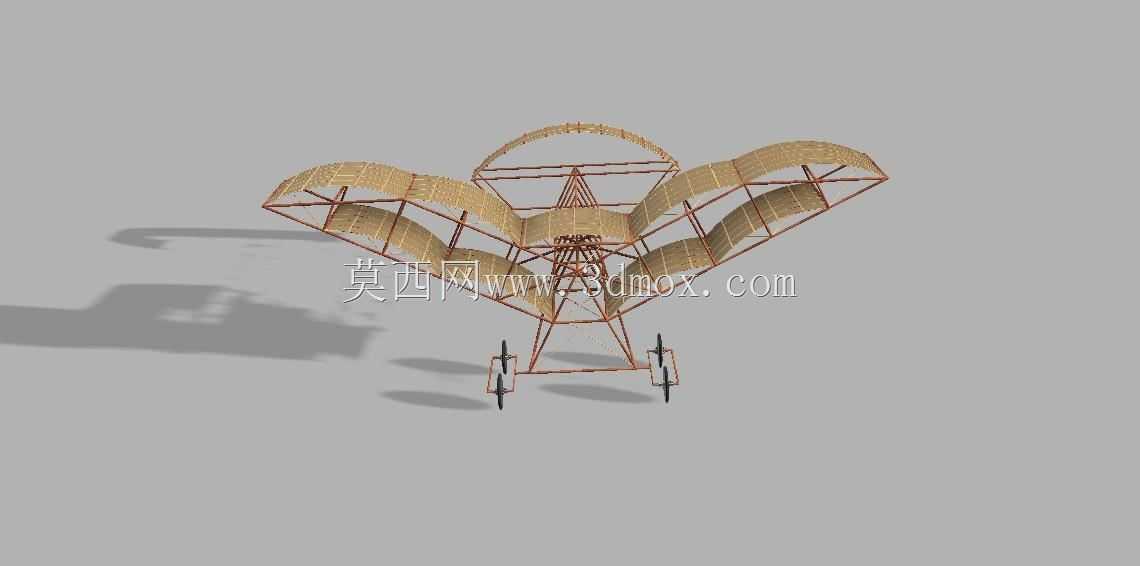

　　设计思路上完全遵循早期低速飞行器的工程逻辑，没有采用现代飞机的硬壳式机身结构，而是用杆件拼接成空间桁架作为核心承力主体，上下两层机翼通过多组垂直支撑与斜拉筋构成稳定的双翼承力面，这种结构在早期航空材料强度有限的前提下，能用较轻的结构重量获得足够的机翼面积与结构刚度，适配低速飞行时的升力需求。起落架部分采用了后三点式的布局设计，两个主起落架布置在机身重心靠前的位置，尾撑位置设置尾轮结构，完全匹配早期飞机的地面滑行与起降特性，起落架的支撑结构也采用了三角桁架形式，能有效吸收着陆时的冲击载荷，避免杆件连接处出现应力集中。

　　从结构细节来看，机翼部分的翼肋按照预设的翼型曲线等距排布，通过前后缘的纵向杆件串联成整体翼面框架，翼面之间的斜向支撑杆件并非垂直布置，而是带有一定的后掠角度，既可以提升机翼框架的抗扭刚度，也能在飞行过程中抵消部分机翼的扭转变形。机身部分的桁架从机头位置向后逐渐收窄，杆件的连接节点都做了汇交设计，保证每根杆件只承受轴向拉压载荷，尽可能减少弯曲力矩对杆件的强度要求，这也是早期桁架式飞机最核心的设计逻辑——用最轻质的材料实现最高的结构效率。

　　安装边界方面，整个模型的结构尺寸完全按照等比例缩放的逻辑设计，机翼展长与机身长度的比例保持在1.2:1左右，上下机翼的垂直间距控制在单个机翼弦长的0.8倍，既保证了双翼之间的气流不会产生过度干扰，也能让支撑结构的长度控制在合理范围内，避免长细比过大导致的杆件失稳问题。起落架的主轮距宽度接近机身宽度的1.5倍，能保证地面滑行时的侧向稳定性，避免低速转向时出现侧翻风险，尾轮的安装位置距离机身末端预留了足够的缓冲行程，防止着陆时机尾擦地损伤结构。

　　在功能特性上，这套裸露的框架结构可以清晰展示每一处力的传递路径：飞行时机翼产生的升力通过翼间支撑传递到机身桁架，再通过机身框架传递到起落架与机身各个载荷点，地面着陆时的冲击载荷则通过起落架的斜撑杆分散到机身下部的多个节点，避免局部载荷过大导致结构破坏。整个结构没有多余的装饰性构件，每一根杆件都承担明确的结构功能，完全贴合早期航空工程设计中“为减重每克都要计较”的设计原则，对于理解低速固定翼飞行器的结构设计逻辑、桁架结构在航空领域的应用方式都有很强的实操参考意义，也能为轻量化桁架结构的跨领域设计提供可借鉴的构造思路。
