水力发电佩尔顿冲击式水轮转轮结构

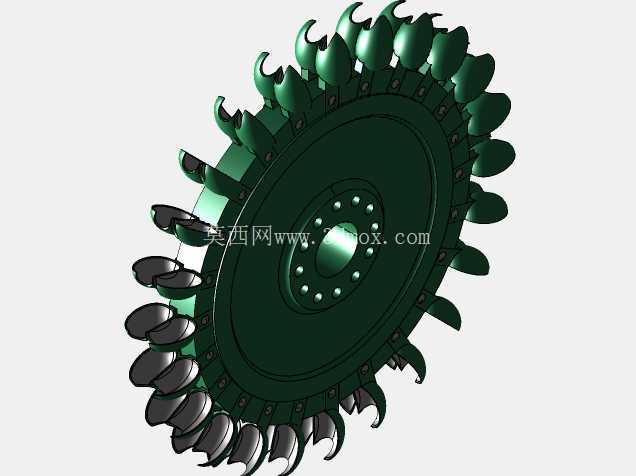

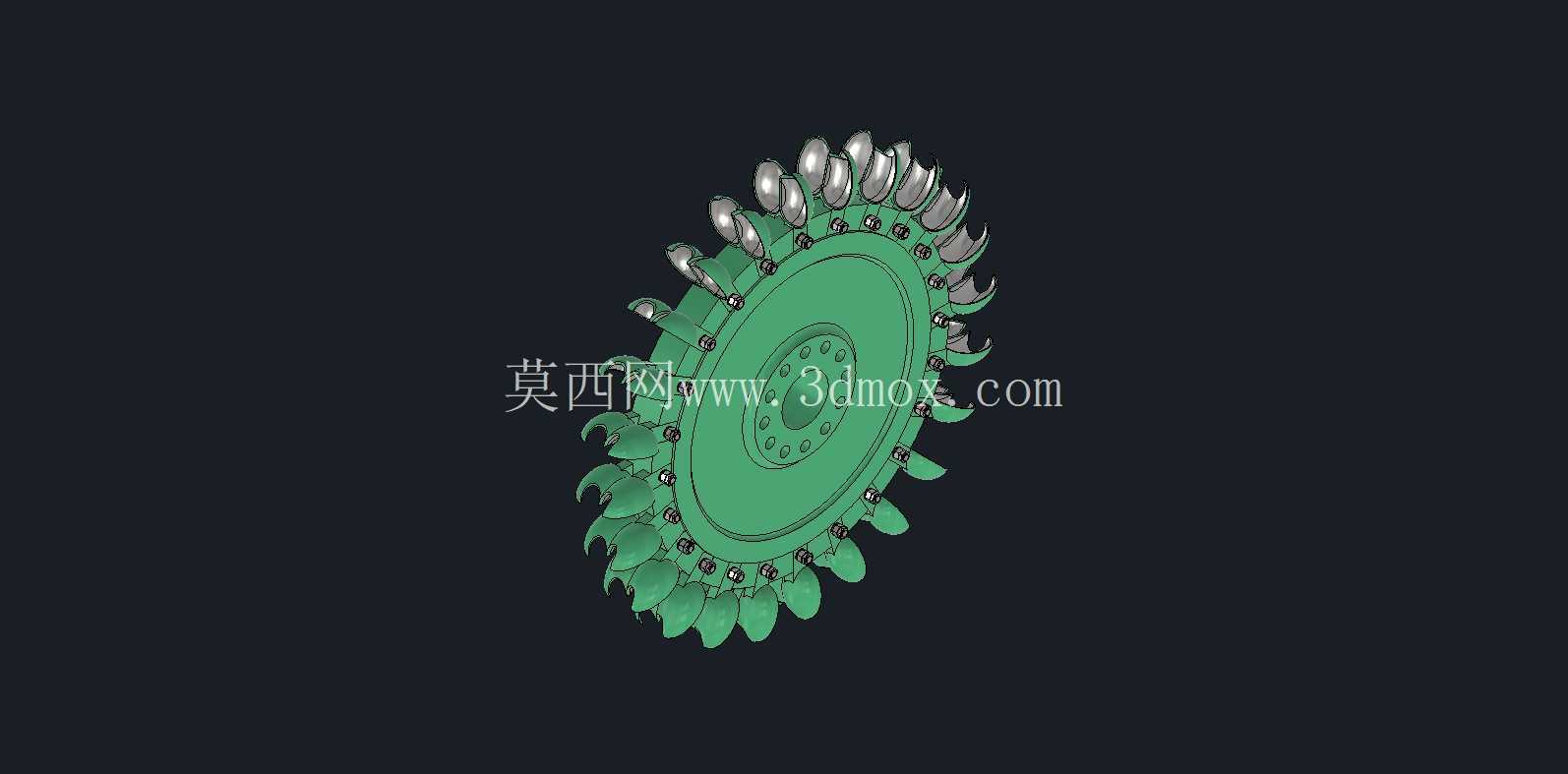

　　从结构设计逻辑来看，整个转轮采用轮盘与水斗分体装配的思路，轮盘作为核心承载基体，沿圆周方向均匀排布多组水斗，相邻水斗的间距经过反复校核，既避免高速射流被前序水斗遮挡造成能量损失，也不会因间距过大导致射流直接扫过轮盘间隙降低做功效率。水斗的曲面采用双曲面过渡设计，进水侧的刃口做了锐边处理，能够最大程度降低射流切入时的水力损失，曲面的曲率变化顺着水流的转向路径设置，让冲击到水斗表面的水流能够沿着曲面平滑转向，最终从水斗两侧的缺口顺畅排出，不会在水斗内部形成紊流反向干扰后续射流。在高水头小流量的水力发电场景中，冲击式水轮机的核心做功部件转轮直接决定了整个机组的能量转换效率，佩尔顿轮作为冲击式水轮机的典型结构，其勺型水斗的曲面设计、安装排布精度是设计环节的核心管控点。这款佩尔顿轮适配10kW级的小型水力发电单元，针对1200m的高液压头工况做了针对性的结构优化，匹配0.95m³/s的来流流速，射流尺寸控制在90mm，能够精准承接喷嘴射出的高速水流，通过水斗曲面将水流的动能充分转化为转轮旋转的机械能，进而带动发电机完成电能输出。

　　轮盘中心设置了标准的轴连接结构，安装时需要保证转轮的动平衡精度，因为高水头工况下转轮的转速较高，若动平衡不达标，运行过程中会产生明显的振动，不仅会降低轴承的使用寿命，还会导致水斗受水流冲击的载荷不均匀，长期运行可能出现水斗根部疲劳开裂的问题。水斗与轮盘的连接部位做了加厚过渡处理，因为射流冲击水斗时的瞬时载荷较大，连接处是应力集中的高发区域，通过圆弧过渡消除应力集中点，能够有效提升整个转轮的运行可靠性，适配高海拔山区、溪流落差较大区域的小型离网发电场景，这类场景往往流量不大但水头充足，佩尔顿轮的结构特性刚好匹配这类工况的使用需求，不需要像混流式水轮机那样依赖大流量来推动转轮转动。

　　在实际安装边界上，这款转轮的射流对接尺寸需要与喷嘴的安装位置严格匹配，喷嘴的射流中心线需要对准水斗的节圆位置，保证射流能够完整冲击到水斗的做功曲面，不会出现偏射导致的能量损耗，转轮与机壳之间需要预留足够的间隙，避免转轮旋转时与机壳发生剐蹭，同时机壳的导流结构要能够顺畅将做完功的水流排出，避免尾水在机壳内部飞溅，干扰后续射流的正常做功。设计过程中针对水斗的曲面做了多次水力仿真验证，调整曲面的切入角和排出角，让水流在水斗表面的转向角度接近最优值，最大化将水流的动能转化为转轮的旋转扭矩，同时控制水斗的整体重量，降低转轮的转动惯量，让机组在负载波动时能够更快调整转速，提升发电输出的稳定性。

　　轮盘上的水斗安装孔位采用等角度均分设计，加工时需要严格管控孔位的角度公差，保证每个水斗到中心轴的距离一致，避免运行过程中出现偏载，水斗的固定结构采用防松设计，因为长期受交变水流冲击，普通的螺纹连接容易出现松动，采用防松垫片或者销钉定位的方式，能够保证长期运行过程中水斗不会出现移位。对于小型分布式水电项目来说，这类佩尔顿轮的结构可靠性直接决定了电站的运维周期，高水头工况下水流的冲击力较强，水斗表面如果存在铸造或者加工缺陷，很容易在长期冲击下出现气蚀或者磨损，因此设计时也考虑了易损件更换的便利性，单个水斗出现磨损时可以单独拆卸更换，不需要更换整个转轮，降低后期的运维成本。
