三碟式聚光太阳能蒸汽发电装置

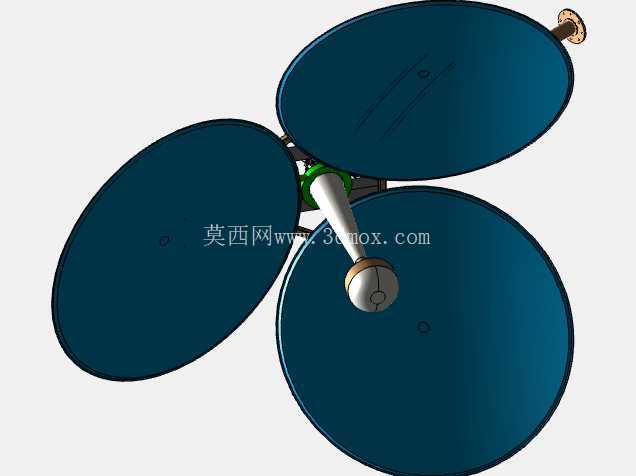

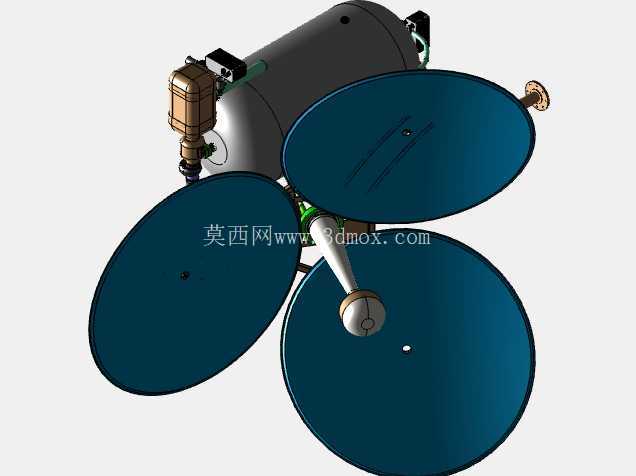

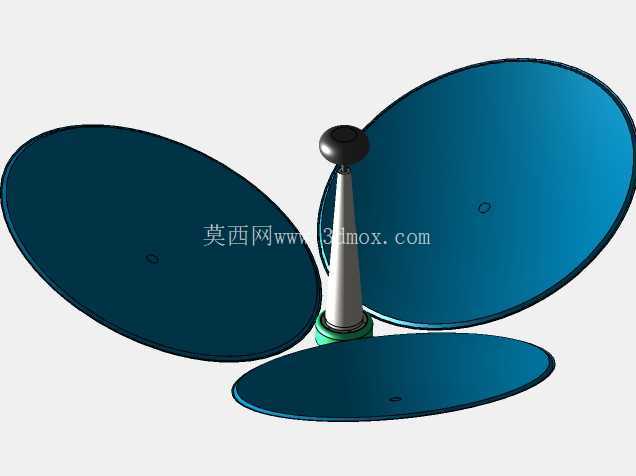

　　这套聚光集热发电装置的核心设计逻辑，是通过多组偏置抛物反射面的协同布置，在有限占地范围内最大化太阳辐射能的接收效率，区别于传统单碟式聚光结构，三组反射碟面以120度夹角均匀分布在同一焦点轴周向，单碟反射面直径为130厘米，整套反射面总有效受光面积约4平方米，在标准太阳辐射工况下可实现约1200瓦的热功率收集，对应集热端可输出稳定的高温热源，既可以直接驱动蒸汽循环完成发电，也可单独作为工业供热、民用采暖的热源输出单元。

　　从结构设计细节来看，反射碟面采用偏置抛物面构型，相比正抛物面结构能够有效避免支架结构在反射面形成的阴影遮挡，提升有效受光面积占比；碟面支撑臂采用中空桁架结构，在保证结构刚度的同时降低整体自重，减少双轴跟踪机构的负载。跟踪系统采用双轴联动设计，可实现方位角与高度角的全范围调节，配合太阳位置算法与定位模块，能够在日间自动对准太阳方位，保证反射光线始终汇聚在集热端焦点位置，跟踪传动部分采用螺杆减速结构搭配步进驱动单元，传动间隙小，定位精度高，可抵御常规户外风载带来的结构偏移，保证聚光精度稳定。

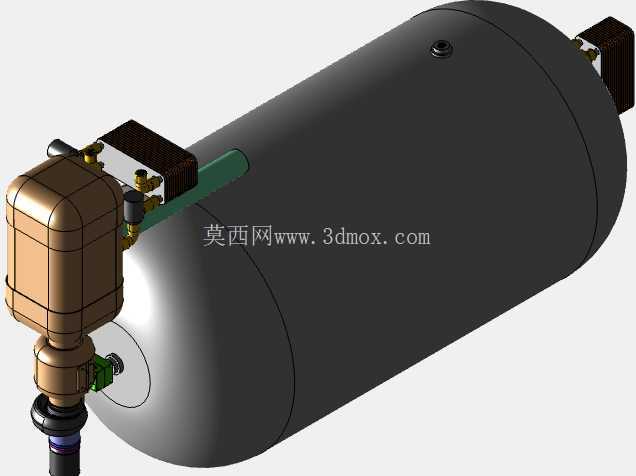

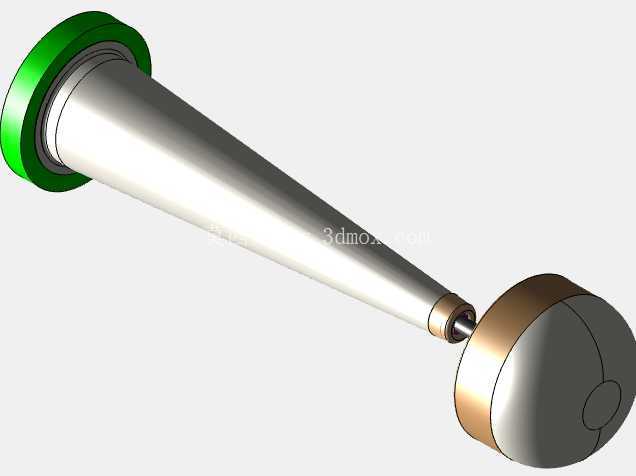

　　集热端布置在三组碟面的共同焦点位置，内部集成工质流道与换热结构，循环工质采用水与乙二醇的混合流体，在封闭环路内完成吸热-放热循环，无需额外补水，整套循环系统配套有调节器、冷凝器与储热单元，其中储热单元可存储多余热量，在太阳辐射波动或者短时间无日照的工况下，维持系统输出稳定，避免工况频繁波动对后端用能设备造成冲击。后端能量转换单元采用涡轮膨胀结构搭配三相发电模块，将高温高压蒸汽的热能转换为电能输出，同时做功后的低温工质经冷凝后回到集热端重新吸热，完成整个热力循环。

　　在实际应用场景中，这类分布式聚光光热装置既可以在荒漠、偏远无电网区域作为独立供电供热单元使用，也可以多组阵列布置组成中小型光热电站，相比光伏发电单元，其自带储热结构可实现更长时间的稳定输出，同时输出的热能可直接对接工业供热、建筑采暖需求，综合能源利用效率更高；在结构安装层面，整套装置的安装边界需预留足够的跟踪转动空间，避免周边遮挡物影响碟面的太阳辐照接收，基础部分需满足抗风载要求，保证户外长期运行的结构稳定性。设计过程中需重点考虑反射碟面的面型精度，面型误差直接影响聚光焦点的能量密度，进而影响集热效率，同时支撑结构的热变形补偿也需要纳入设计考量，避免户外温差变化导致结构变形，引发聚光焦点偏移；另外，反射面表面需做防尘耐候涂层处理，减少户外沙尘、雨水对反射面的侵蚀，降低日常维护频次。在热力循环设计上，通过卡诺循环效率优化，将集热端输出的热能尽可能多的转换为可用功，同时回收冷凝端的余热用于供暖或者生活热水输出，进一步提升系统的综合能源利用率，在晴朗夜间，系统还可切换至辐射制冷模式，通过碟面向太空冷源辐射热量，实现制冷输出，拓展了装置的应用场景，无需额外制冷剂即可实现冷量输出，适配不同季节的用能需求。
