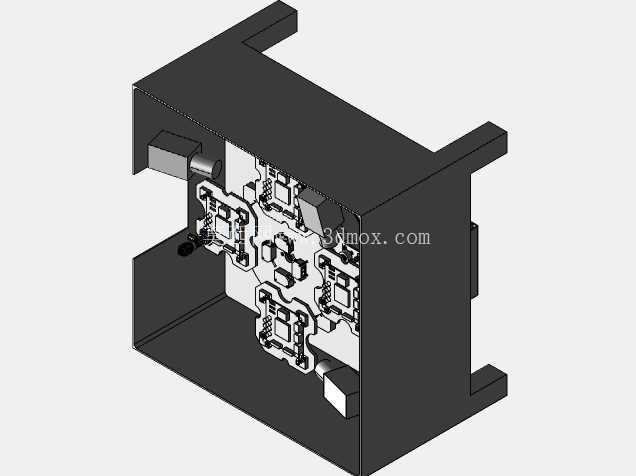

工作支架同步旋转单元

运动；工件设置在分度工作台进出位置的工件夹具上。当分度工作台顺时针旋转90°到达检查位置时，工件夹具也随之同步逆时针旋转90°。设计点；主要零件的计算过程从负载重量和惯性矩验证分度工作台中的推力载荷和惯性矩条件值：移动物体的质量W = 8.7 [kg]，重力加速度 g = 9.8 [m/s2]，安全系数 S = 3，分度台容许转动惯量 0.17 [kg?m2]考虑安全系数的旋转体 8.7 kg 时的推力载荷 F=3×8.7×9.8=226[N]【比所选分度台的容许推力载荷 800[N]小，安全。 旋转体转动惯量： M=0.050 [kg·m2]， 考虑安全系数（S=3）的转动惯量： M1=3×0.05=0.15 [kg·m2] 所选分度工作台的允许转动惯量：（0.17 [kg)·m2]），因此是安全的 结构制作与设计要点 固定齿轮固定，分度工作台采用空心型，工件夹具的旋转不需要控制和维护简单。固定工作台的轴没有法兰，而是采用紧定环，以降低成本。
