12V12Ah铅酸储能蓄电池结构设计

　　在低压直流供电系统的选型与结构适配工作中，12V12Ah规格的铅酸蓄电池是覆盖场景极广的通用储能部件，从民用UPS不间断电源、消防应急照明后备、小型光伏离网储能，到工业控制回路备用电源、电动代步车动力源、通信基站末端备电，都能见到这类规格电池的身影。做这类电池的三维结构建模，核心不是复刻外观，而是要把实际安装、接线、维护环节的所有边界条件都落到模型细节里，避免后续做设备结构适配时出现干涉、装不上、接线空间不足的问题。

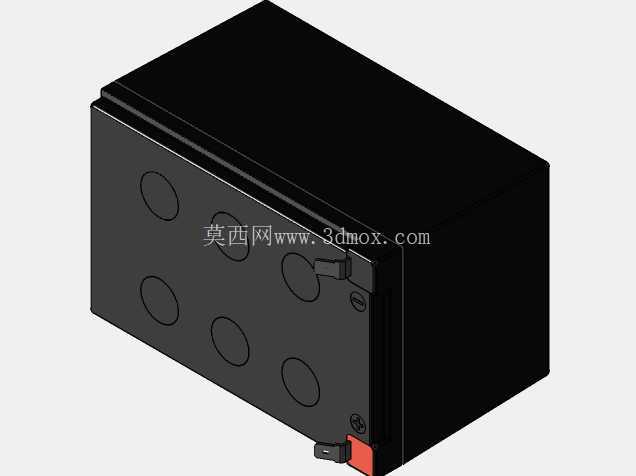

　　先从实际安装的边界说起，这类电池的壳体采用ABS阻燃材质注塑成型，整体为规整长方体结构，建模时要严格卡准通用安装尺寸：壳体长度方向预留的底部安装凸台间距要匹配市面上通用的电池固定架卡槽，宽度方向的尺寸要适配标准电池仓的格口宽度，高度方向要算上顶部端子的突出高度，避免装入设备后顶盖合不上。很多新手建模容易忽略壳体侧面的加强筋结构，这些分布在壳体侧壁的圆形凹陷加强筋，不是装饰性设计，一方面是提升注塑壳体的结构强度，避免电池在堆叠、运输、受挤压时壳体开裂漏液，另一方面也能增加壳体散热面积，在大电流充放电时延缓壳体温度上升速度，建模时这些加强筋的深度、排布间距都要和实物一致，不能简化成平面，否则后续做设备内部的热仿真、结构强度仿真时，结果会出现明显偏差。

　　再看功能结构的设计细节，电池顶部的端子区域是建模的核心重点，两个接线端子分别对应正负极，红色标识的为正极、黑色标识的为负极，端子的安装孔位尺寸、突出壳体的高度、两个端子之间的中心距，都要严格遵循通用铅酸电池的端子标准，确保市面上标准的接线端子、铜排、线鼻子都能直接适配，不需要额外打孔改装。端子旁边的小排气阀结构也不能省略，这个阀是铅酸电池的安全阀，当电池内部充放电产生的气体压力达到阈值时，阀门会自动开启泄压，避免壳体鼓胀破裂，建模时要准确还原安全阀的安装位置和凸起高度，避免后续设计电池仓盖板时压到安全阀，影响泄压功能。端子旁的小型卡扣结构是用于固定电池上盖的，建模时要还原卡扣的配合间隙，和上盖的卡槽位置完全对应，确保装配逻辑和实际生产一致。

　　从设计思路上看，这类通用规格电池的三维建模，核心是服务于下游设备的结构适配，而不是做电池本身的生产设计，所以不需要还原内部极板、电解液的结构，但所有和外部安装、接线、维护相关的外部特征必须1:1准确还原。比如壳体底部的防滑垫安装槽，要预留对应的深度和尺寸，方便后续装配时放置橡胶防滑垫，避免电池在设备内部滑动；壳体边角的圆角半径要符合实际注塑工艺的要求，不能做成直角，否则既不符合注塑生产的脱模逻辑，也容易在安装时划伤操作人员、割破线缆绝缘层。

　　在不同应用场景下，这个模型的适配逻辑也有区别：如果是用于UPS电源的结构设计，要重点核对电池和UPS内部电池架的配合尺寸，预留接线的弯曲空间，确保多块电池串联或并联时，铜排和线缆不会和壳体、其他部件干涉；如果是用于电动代步车的动力舱设计，要重点核对电池的固定绑带安装位，预留绑带穿过的空间，同时确认电池的重量分布和舱体承重结构匹配；如果是用于光伏离网系统的电池柜设计，要核对电池在柜内的层架间距，预留通风散热的间隙，避免多块电池堆叠时散热不畅影响使用寿命。

　　很多结构工程师在做设备选型时，容易只看电池的容量参数，忽略外形和安装尺寸的细节，比如端子的朝向、排气阀的位置、壳体加强筋的凸起高度，这些细节往往会导致实际装配时出现问题，比如端子朝向不对导致接线需要弯折过大角度，长期使用后线缆断裂；排气阀被挡住导致内部压力无法释放，带来安全隐患；加强筋凸起导致电池无法推入预设的电池仓，这些问题都需要在三维建模阶段就把所有外部特征准确还原，在设计阶段就完成干涉检查，避免后续打样、试生产时才发现问题，增加改造成本。

　　另外，建模时还要考虑电池维护的操作空间，比如端子接线时需要的扳手操作空间，要在模型装配时预留出来，不能让端子紧贴设备内壁，导致接线时无法拧紧紧固件；电池更换时的抓取空间也要考虑，壳体侧面的弧度、底部的抬升间隙，要方便操作人员把电池从仓内取出，不需要额外设计复杂的拆卸机构。这些细节没有统一的标准，都是基于实际装配、维护的工程经验落到模型里的，也是一个合格的三维模型和随便拉个长方体凑数的模型的核心区别。
