RM12立式贴片电源变压器结构设计

　　在开关电源、工控驱动板、小型消费电子供电模块的PCB布局中，RM型磁芯变压器一直是兼顾屏蔽性能与安装密度的优选方案，这款RM12规格的变压器结构，完全贴合当前高密度板卡的贴片装配需求。从实际应用场景来看，这类变压器多用于10W-30W功率区间的隔离型电源方案，常见于工业传感器供电模块、小型PLC辅助电源、智能家居主控板的AC-DC转换环节，相比传统EE型磁芯结构，RM磁芯的闭合屏蔽结构能有效降低绕组漏磁对外围电路的电磁干扰，尤其适合板卡上布放敏感模拟采样电路的场景，避免电源开关频率的谐波串入信号链路影响采样精度。

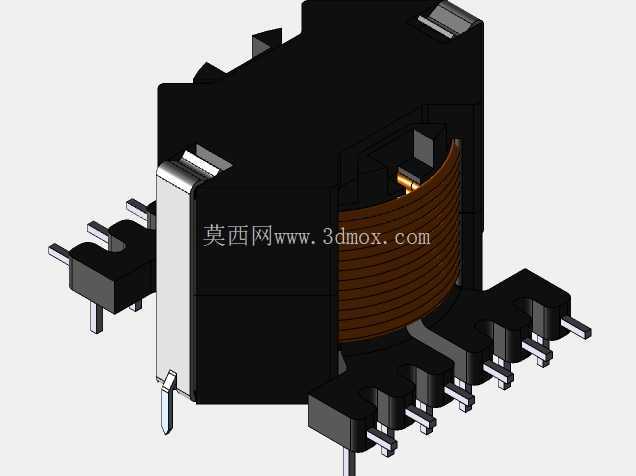

　　从结构设计思路来看，整个模型完全还原了量产贴片变压器的装配层级：底部采用6+6引脚的贴片式骨架，引脚采用镀锡铜包钢材质，伸出骨架的长度严格控制在波峰焊与回流焊的通用吃锡公差范围内，引脚间距符合SMD贴装设备的通用吸嘴定位精度要求，不需要额外定制治具就能适配常规SMT生产线的装配流程。骨架中部的绕线仓预留了足够的安全绝缘距离，初级绕组与次级绕组之间的挡墙结构完全满足安规要求的爬电距离，不需要额外包裹绝缘胶带就能实现初次级的电气隔离，绕线仓的容积经过核算，刚好可以容纳对应功率下的漆包线绕组，不会出现绕线过满导致磁芯装配不到位的问题。

　　磁芯部分采用标准RM12规格的铁氧体磁芯，中柱预留了对应功率段的气隙高度，避免大电流工况下出现磁饱和问题，磁芯与骨架的配合公差控制在0.05mm以内，装配后磁芯对接面的缝隙均匀，既可以保证磁路的有效耦合，也能给点胶固定预留足够的胶层空间，避免生产过程中出现磁芯松动导致的电感量偏移。绕组部分的排布完全遵循实际生产的绕线顺序，初级绕组绕制在靠近骨架中柱的内层，次级绕组分层绕制在外层，层间的绝缘结构在模型中做了简化还原，既保留了结构的辨识度，也不会因为过于细碎的绝缘层结构影响模型在装配干涉检查时的运算效率。

　　从安装边界来看，这款变压器的本体高度控制在15mm以内，在PCB上的投影占用面积为18mm*22mm，相比同功率的EE19型变压器，占用板卡面积缩小了近20%，高度方向也更适合薄型化的设备外壳设计。引脚的排布位置完全对应通用RM12变压器的封装尺寸，硬件工程师在做PCB封装设计时可以直接匹配这个模型的引脚坐标，不需要反复核对 datasheet 上的尺寸公差，能有效减少封装绘制错误导致的生产返工。在做整机结构的干涉检查时，这个模型的外形轮廓完全还原了量产产品的最大实体尺寸，包括磁芯外围的包胶层厚度、引脚伸出的最大高度都做了准确还原，结构工程师在核对板卡与外壳的安全距离时，可以直接调用这个模型做装配校验，避免出现设计阶段预留空间不足导致的装配干涉问题。

　　另外，模型的骨架侧边预留了固定磁芯的卡扣结构位置，还原了实际生产中骨架与磁芯的预固定结构，在做自动化装配的动作模拟时，可以准确模拟磁芯压装的行程与受力点，方便生产线调试压装治具的下压位置与压力参数。绕组的出线端位置也完全对应实际生产的挂脚位置，能清晰展示漆包线从绕线仓引出到引脚焊盘的走线路径，在做变压器生产工艺的流程模拟时，可以准确还原绕线、挂脚、焊锡的全工序动作，不需要额外调整模型的结构位置。对于需要做电源热仿真的工程师来说，这个模型的绕组与磁芯的体积比例完全符合实际产品的参数，可以直接赋予对应的材料参数做热分布模拟，准确核算变压器在满负载工况下的温升情况，为板卡的散热结构设计提供准确的参考依据。
