TO-56封装激光二极管管座结构

　　在光通信发射端、工业激光传感模组、消费类激光指示器件的硬件开发环节，TO-56封装的激光二极管管座是核心的承载与引脚引出部件，这类封装结构的三维建模精度，直接影响后续管帽封焊、引脚焊接、整机装配的良率。从实际工程应用场景来看，该结构广泛适配小功率红外激光二极管、可见光激光二极管的封装需求，常见于光纤通信光模块的发射组件、激光测距模组的发射端、条码扫描设备的激光发生单元，以及小型激光医疗设备的光源载体，其结构稳定性直接决定激光器件的气密性、引脚导通可靠性与长期工作寿命。

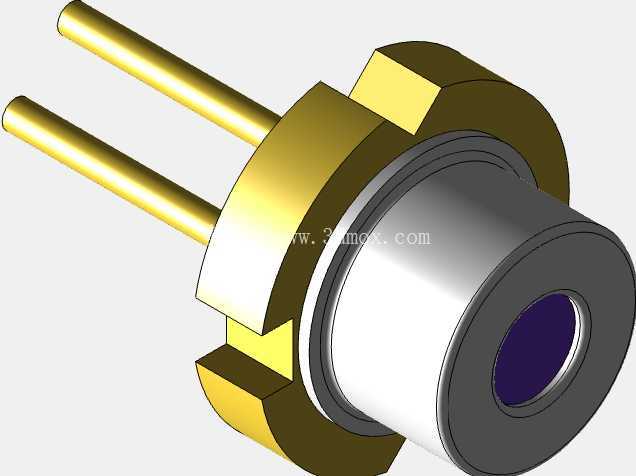

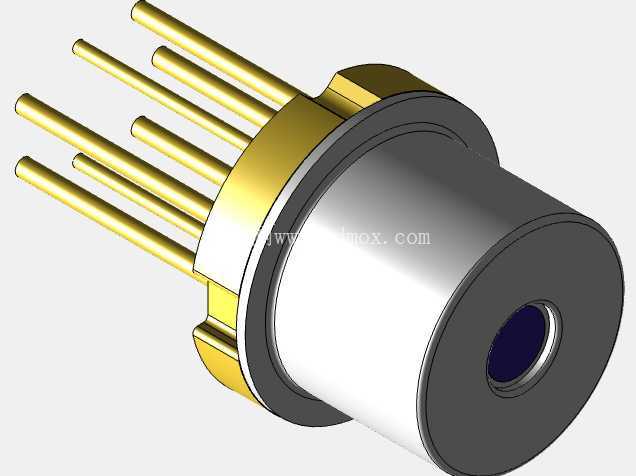

　　从产品功能特性来看，该管座采用可伐合金作为基座主体材质，表面镀金处理，一方面满足气密封装的焊接兼容性，可与TO-56标准管帽通过电阻焊或储能焊实现气密性封接，保护内部激光芯片不受水汽、粉尘侵蚀；另一方面镀金层具备优异的导电性能与抗腐蚀能力，可保障引脚与外部电路的长期稳定导通。结构上共引出7根镀金引脚，引脚排布严格遵循TO-56封装的行业通用间距规范，每根引脚与金属基座之间通过玻璃绝缘子实现绝缘隔离，绝缘电阻可满足高频信号传输的耐压要求，同时玻璃与金属的热膨胀系数匹配设计，可在-40℃到85℃的工作温度区间内避免封接处出现应力开裂，保障封装气密性。基座外侧的法兰凸台为标准安装定位面，法兰直径、厚度均符合TO封装的通用安装尺寸要求，可直接适配标准TO-56管座的安装夹具、焊接治具，无需额外定制工装。

　　从设计思路层面，建模过程中优先保证安装基准面的形位公差精度，将法兰下端面设定为Z向安装基准，引脚中心所在圆与法兰外圆的同轴度控制在0.02mm以内，避免后续装配时出现引脚偏位导致的焊接不良。引脚的伸出长度、直径均按照行业通用规格设定，引脚根部与玻璃绝缘子的配合段做了直径微调，既保证玻璃烧结后的结合强度，又避免引脚在装配过程中出现受力弯折。基座内腔的深度设计预留了激光芯片、热沉、金丝键合的装配空间，内腔底部的平面度控制在0.01mm以内，保证热沉安装时的贴合度，降低激光芯片工作时的热阻。中心的通光孔位置与引脚排布的中心严格同轴，通光孔内径尺寸适配常规激光二极管的出光角度，避免遮挡出光路径，同时孔边做了微小倒角处理，避免封接管帽时出现碎屑刮伤管帽透镜。

　　从外形尺寸与安装边界来看，该管座法兰外径为5.6mm，符合TO-56封装的命名尺寸规范，基座主体圆柱外径与法兰同轴，总高度不含引脚伸出部分为3.2mm，引脚直径为0.45mm，引脚伸出法兰下端面的长度为6.5mm，可直接适配常规PCB板的通孔焊接尺寸，引脚排布的中心圆直径为2.54mm，与行业通用的TO-56封装引脚定义完全兼容。安装时法兰下端面与安装基板贴合，引脚穿过PCB板对应的通孔后进行波峰焊或手工焊接，法兰侧面无需额外固定结构，依靠引脚焊接强度即可满足常规使用场景的固定需求，若应用于强振动场景，可在法兰与安装面之间增加导电胶点胶固定，进一步提升连接可靠性。建模过程中对所有棱角处均做了符合实际加工工艺的微小圆角处理，还原了金属冲压、玻璃烧结工艺后的真实外观，没有出现尖锐直角这类不符合实际加工的结构，可直接用于封装治具设计、装配干涉检查、整机结构仿真等工程场景，帮助结构工程师在设计阶段提前验证装配兼容性，减少开模与试产阶段的问题。
