搭载ZSM-5沸石的机动车排气消声过滤装置

　　在非道路移动机械、轻型商用车的尾气后处理系统改造场景中，排气消声与尾气净化的集成化设计一直是结构工程师需要平衡的核心难点——传统分体式布置的消声器与尾气催化过滤器，不仅需要占用底盘更长的轴向安装空间，还会增加排气背压，影响发动机的动力输出表现，而这款集成式排气消声过滤装置，正是针对这类紧凑安装空间需求开发的原型结构。从实际使用场景来看，这类装置主要适配搭载SCR选择性催化还原系统的柴油动力设备，既需要承担排气系统的抗性消声功能，削弱排气过程中产生的中低频气流脉动噪声，又要通过内置的过滤载体完成尾气中有害组分的催化转化，降低氮氧化物、颗粒物的排放浓度，满足非道路移动机械的排放管控要求。

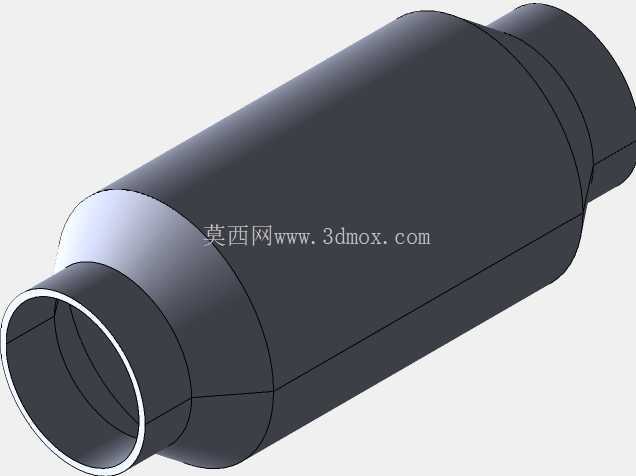

　　从功能特性层面拆解，这款装置的核心设计亮点在于将ZSM-5沸石材质的过滤盘集成在消声腔体内部，不同于常规的壁流式颗粒捕集器结构，ZSM-5沸石具备规整的微孔孔道结构，既可以作为催化组分的负载载体，提升尾气催化反应的接触面积，又能通过孔道的阻尼作用耗散排气气流的声能，实现消声与过滤功能的结构复用，减少了单独设置过滤单元带来的额外流阻。在结构设计思路上，整体采用直通式的轴向腔体布局，两端的变径接口直接匹配排气系统的标准管径，不需要额外设计转接法兰结构，减少了排气系统的连接密封点，降低了长期使用过程中出现排气泄漏的风险；中间的主腔体采用等直径的筒状结构，内部预留了足够的过滤盘安装空间，同时腔体的扩张腔结构本身就是抗性消声的核心单元，气流从进气端进入扩张腔后，通流截面突然扩大，气流速度降低，脉动压力得到缓冲，配合内置过滤盘的阻尼作用，可以覆盖500-2000Hz频段的排气噪声衰减，满足常规移动机械的排气噪声控制要求。

　　从安装边界与尺寸适配角度来看，整体结构的轴向长度控制在常规排气消声器的尺寸范围内，不会因为集成过滤功能额外增加轴向安装尺寸，两端的接口采用同规格的阶梯式轴头设计，可以直接套接在排气管道上，通过卡箍完成固定，安装时不需要对原有排气系统的吊挂点位置进行大幅调整，适配现有底盘的安装空间。需要注意的是，作为原型验证结构，这款装置的过滤盘安装位置设置在腔体中部的气流稳定段，避开了进气端的高速气流直冲区域，既可以减少高速气流对过滤载体的冲刷磨损，延长载体的使用寿命，也能让尾气在腔体内形成均匀的流场分布，避免局部流速过高导致的催化转化效率下降、消声效果不稳定的问题。在流道设计上，进气端的变径段采用平缓的锥面过渡，没有出现直角转折结构，尽可能降低气流进入腔体时的局部阻力损失，避免排气背压过高导致的发动机功率损耗；出气端的变径段同样采用缓锥设计，引导经过消声、过滤的气流平稳汇入后续排气管道，减少出口处的气流再生噪声。

　　对于三维建模与结构选型的从业者来说，这类集成式后处理装置的建模过程需要重点关注几个核心尺寸的配合：一是筒体内径与过滤盘外径的配合公差，需要保证过滤盘安装后的密封性，避免尾气出现旁通泄漏，导致过滤效果失效；二是两端接口的同轴度公差，需要控制在合理范围内，避免安装时与排气管道出现错位，产生装配应力；三是腔体壁厚的选型，需要兼顾耐热性能与结构强度，适配排气系统的高温工作环境，避免长期高温工况下出现筒体变形。不同于成品量产的排气后处理装置，这款原型结构没有设置额外的传感器安装座、尿素喷射接口等附属结构，核心是验证ZSM-5沸石过滤盘与消声腔体集成后的流阻、消声、净化效果，为后续的量产化结构优化提供基础的三维数模支撑，在实际选型适配时，可以根据具体的发动机排量、排放要求，调整腔体的长度、直径，以及内部过滤盘的数量与安装位置，匹配不同功率等级动力设备的排气后处理需求。
