五风机卧式空气冷却蒸发换热设备

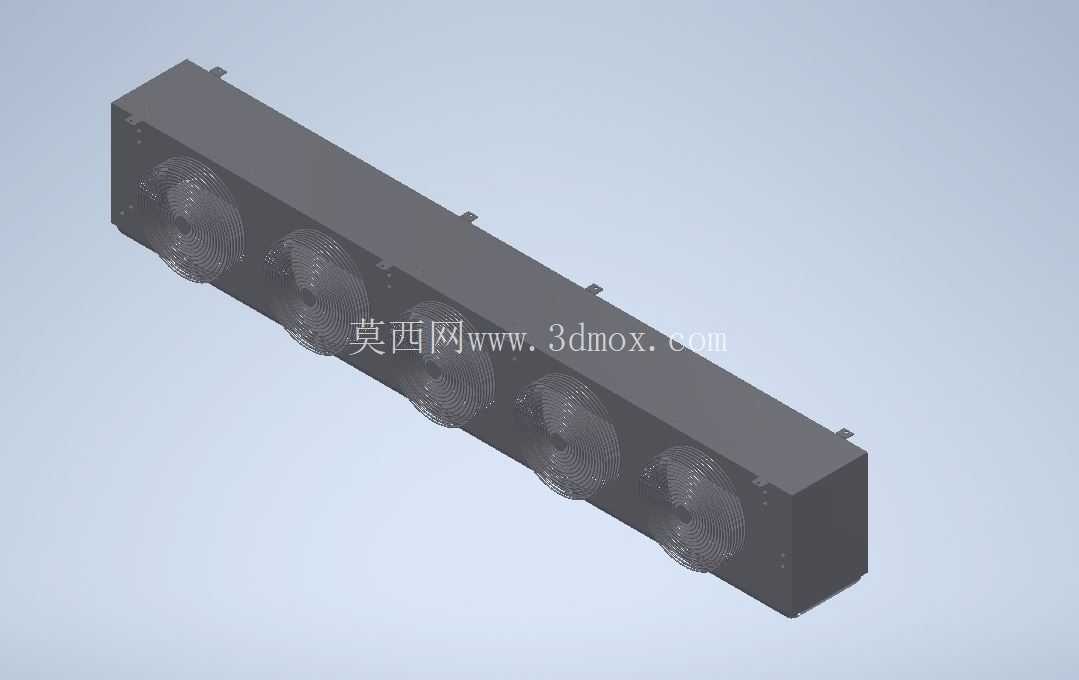

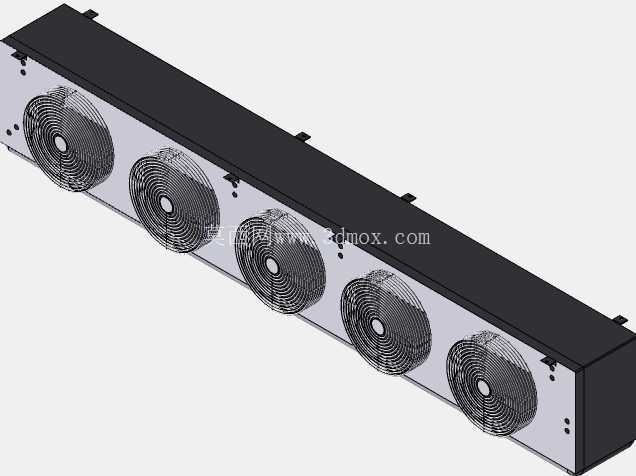

　　这款卧式布置的风冷式蒸发冷却设备，主要面向中小型冷库、工业工艺冷却段、商用冷链仓储的冷端换热场景，在常规0-10℃的冷藏工况、以及部分需要精准控温的工艺冷却工位都能适配，区别于立式冷风机的吊装需求，这款长条形卧式结构可以直接贴合库体顶部横梁或者工艺段侧方支架安装，不需要额外预留垂直方向的大尺寸吊装空间，对于层高受限的改造类项目适配性更强。从结构设计逻辑来看，整机采用一体化长方箱体作为承载基体，箱体外壳采用冷轧钢板折弯拼焊成型，内部预留了蒸发盘管的排布空间、凝水接水盘的安装位，以及五个轴流风机的固定安装面，五个风机沿箱体长度方向等距排布，这种排布方式可以让气流均匀覆盖整个蒸发盘管的迎风面，避免出现局部换热死角，相比少风机大直径的设计，等距小直径多风机的方案可以降低单风机的运行噪音，同时让出风覆盖范围更均匀，不会出现近端风速过高、远端风量不足的问题。

　　在安装边界的设计上，整机长度方向的安装孔位沿箱体背部的安装边等距开设，安装孔的间距适配常规工业场景的C型钢支架孔距，不需要现场二次打孔配钻，箱体两端预留了冷媒管路的接入口，接口位置做了下沉式设计，避免管路接头突出箱体轮廓，在紧凑安装场景下不会和周边结构产生干涉，接水盘的排水口设置在箱体长度方向的最低点，安装时只需要保证整机沿排水方向有千分之三的倾斜坡度，就可以让凝水顺利排出，不需要额外调整接水盘的水平度。从功能实现的角度，设备运行时，轴流风机驱动库内或者工艺段内的空气横向穿过蒸发盘管，盘管内的低温冷媒和流经的空气完成热交换，把空气的温度降低到设定区间，同时空气中的水汽在盘管表面凝结后顺着翅片流入下方的接水盘，通过排水口排出设备外，五风机的配置可以在相同迎面风速下获得更大的循环风量，在热负荷波动较大的场景下，也能快速把区域温度拉回设定区间，不会出现温度大幅波动的情况。

　　设计过程中针对箱体的刚度做了针对性优化，长条形箱体的内部每隔一段距离就设置了加强筋，避免设备长期运行后因为自重或者风机振动出现箱体变形，导致翅片和风机叶轮剐蹭，或者凝水从箱体拼接缝渗漏的问题，风机的固定座和箱体之间加装了橡胶减震垫，阻断风机运行时的振动传递到安装支架，降低整个系统的运行噪音。在实际选型适配时，这款设备的换热能力适配460V/3/60的供电制式，匹配对应制冷量的压缩冷凝机组就可以组成完整的制冷循环，不需要额外加装风罩或者导流结构，设备本身的出风方向可以根据安装场景调整风机的固定角度，既可以做平层吹风的冷风机使用，也可以调整角度做斜向出风的工位冷却设备，适配不同场景的气流组织需求。

　　外形轮廓上，整机的宽度和高度尺寸控制在紧凑区间，在狭长型的冷库通道或者生产线旁的冷却工位安装时，不会占用过多的通行或者操作空间，箱体外壳的表面做了防锈喷涂处理，在高湿度的冷库环境下长期运行也不会出现表层锈蚀脱落的问题，蒸发盘管的翅片采用亲水铝箔材质，凝水可以快速顺着翅片流下，不会在翅片表面形成水桥影响通风换热效率，盘管的管路采用内螺纹铜管，提升冷媒侧的换热系数，在相同的管路长度下获得更高的换热效率，缩小整机的外形尺寸。
