汽油发动机VGR系统雷暴流体装置结构

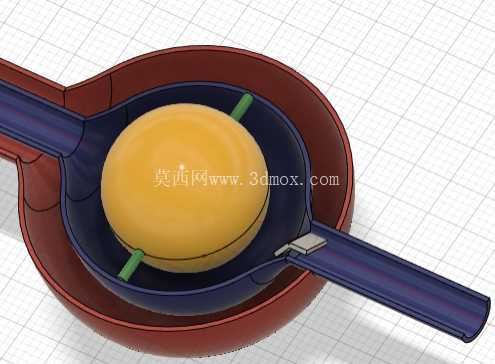

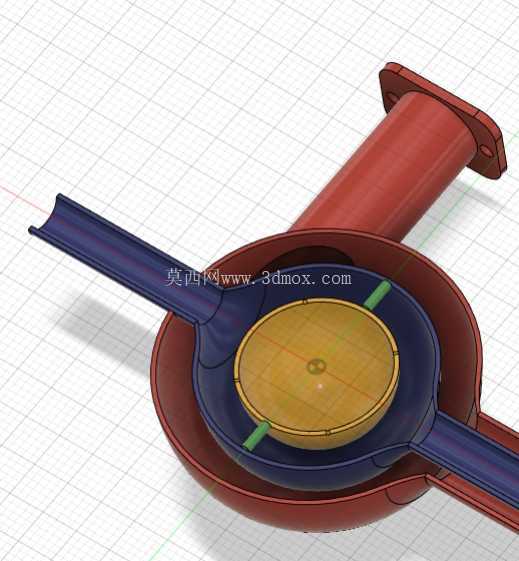

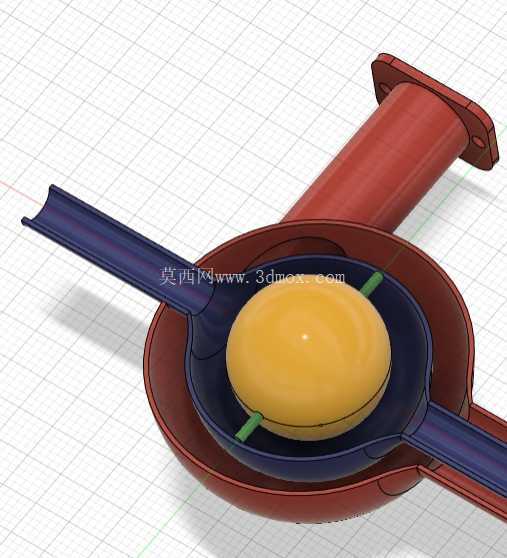

　　该装置主要面向汽油发动机进气系统优化场景，属于VGR系统的核心流体调控部件，核心作用是通过特殊的腔体流道结构优化进气涡流形态，提升缸内混合气混合均匀度，最终改善燃烧效率，降低燃油消耗与尾气排放，适配小排量自然吸气及涡轮增压汽油发动机的进气改装需求，也可用于小型通用发电机组的动力提升改造场景。从结构设计逻辑来看，整体采用双球形腔体配合对称切向进出管的布局，核心的球形腔体是涡流生成的核心区域，进出管采用非同轴切向接入设计，气流进入腔体后会沿球形内壁形成稳定的旋流，中心区域设置的圆形导流台用于稳定旋流核心，避免气流紊乱导致的涡流衰减，三根径向布置的定位销用于固定导流台位置，保证装配后导流台与腔体的同轴度公差控制在0.1mm以内，避免旋流偏心影响进气效率。

　　尺寸设计上充分考虑了现有发动机进气道的改装适配性，核心连接管采用两种常用管径规格，分别为0.5英寸与0.63英寸外径，可直接适配多数家用车进气软管的通用尺寸，无需额外定制变径接头；内置管长度为24°对应的弧长尺寸，是经过流场仿真验证的临界值，过短会导致旋流生成不充分，过长则会增加进气阻力损失；外管长度匹配内置管装配后预留焊接余量，适配1/16英寸、1/8英寸、3毫米三种常用板材厚度的加工需求，焊接坡口预留0.5mm装配间隙，可采用氩弧焊直接焊接成型，无需额外加工坡口。

　　腔体与进出管的连接过渡段采用51.84度的弯曲角度，该角度是经过多轮流场仿真迭代得出的最优值，既可以保证气流从切向进入腔体时的流速损失最小，又能避免直角过渡导致的气流紊流区生成，过渡段内壁做R2圆角处理，进一步降低进气阻力。安装边界方面，进出管端部采用带安装孔的法兰结构，法兰上的两个安装孔中心距与常规进气压力传感器、节气门的安装孔位匹配，可直接通过螺栓固定在进气道与节气门之间的管路中，整体装置的最大外轮廓尺寸控制在120mm80mm60mm范围内，可适配多数家用车发动机舱的剩余安装空间，无需改动周边管路与附属部件的原有位置。

　　材质选型上推荐采用304不锈钢加工，半球形端盖可直接选用标准规格的不锈钢半球冲压件，圆管部分选用标准规格的不锈钢无缝圆管，所有焊接部位做钝化处理，避免长期使用后出现锈蚀脱落污染进气系统的问题，整体结构无活动部件，可靠性高，无需额外维护，装配后可直接接入进气系统使用，不需要额外的控制单元匹配。从建模逻辑来看，该结构优先采用参数化建模方式，所有管径、弯曲角度、腔体半径参数均设置为可调整变量，可根据不同排量发动机的进气量需求快速调整尺寸参数，适配1.0L到3.0L排量区间的汽油发动机使用，装配过程中所有配合面均采用同轴约束与面重合约束，保证装配公差符合实际加工要求，模型的壁厚统一设置为对应板材厚度，可直接导出工程图用于钣金下料与焊接加工。
