插针式低频电源变压器结构设计

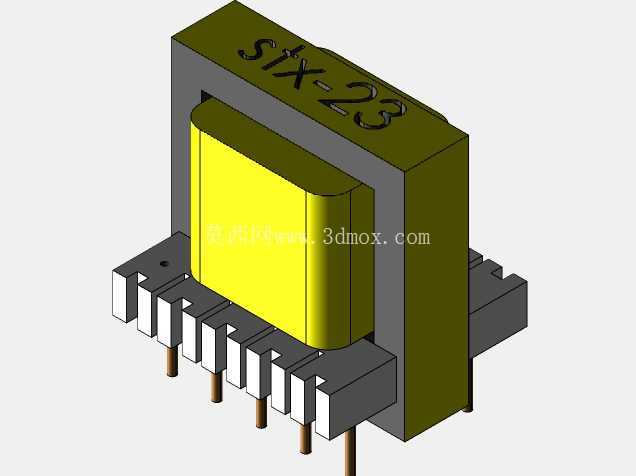

　　在小功率工控板卡、民用小家电控制回路、低压信号调理模块这类对供电稳定性有基础要求的场景里，插针式工频电源变压器一直是隔离降压方案里可靠性经过长期验证的选型方向，不同于开关电源的高频拓扑结构，这类基于硅钢片铁芯的电磁转换器件，抗浪涌冲击能力更强，输出纹波特性更平缓，在对EMI干扰容忍度极低的模拟信号采集前端、老式家电控制板里，至今仍有不可替代的应用空间。这款变压器的结构设计完全围绕PCB直插安装的场景展开，铁芯采用标准EI型叠片结构，磁路闭合处的叠片公差控制在0.02mm以内，能有效降低空载状态下的磁滞损耗，避免长期待机时出现异常温升。

　　绕组部分的排布遵循了工频变压器的常规设计逻辑，初级绕组绕制在靠近铁芯骨架的内层，采用高强度漆包线分层密绕，层间垫入0.05mm厚的绝缘聚酯薄膜，满足初次级之间的安规绝缘距离要求；次级绕组根据输出电压需求绕制在外层，引线直接焊接在骨架底部的插针上，省去了额外引线焊接的工序，适配波峰焊的批量生产工艺。从安装边界来看，底部插针采用2x5的排布方式，相邻插针的中心间距严格控制在4.00mm，完全匹配通用PCB板的孔位设计规范，插针直径选用0.8mm的标准铜质插针，插入PCB后焊接的浸润面积足够，抗机械拉扯能力符合工控板的振动测试要求。

　　骨架选用耐高温的增强尼龙材质，在波峰焊260℃的峰值温度下不会出现形变，插针与骨架的嵌合处做了防松倒刺结构，避免在插件工序中出现插针移位的问题。铁芯外侧的固定结构采用卡扣式设计，无需额外的金属抱箍就能将叠片压实，减少了零件数量，也降低了批量装配的工时成本。顶部的标识区域做了下沉式的字符雕刻位，型号标识直接模压在铁芯外层的绝缘护套上，不会因为长期使用出现标识磨损脱落的问题，方便后期维修时的器件识别。在实际选型适配时，需要注意这款变压器的引脚伸出长度为3.2mm，焊接时PCB背面的焊盘环宽设置在1.5mm即可，不需要额外加大焊盘尺寸；器件整体的高度方向预留了1mm的安全距离，安装时距离周边电解电容等较高器件的间距保持在2mm以上，就能满足空气绝缘的安规要求。绕组的出线位置做了导向槽设计，漆包线从绕组引出后顺着导向槽连接到插针，不会出现漆包线被骨架棱角刮破导致绝缘失效的问题。

　　在小功率供电场景下，这类变压器的负载调整率虽然不如开关电源，但在雷击浪涌频发的用电环境里，其电磁隔离的特性能有效阻断浪涌从电源端串入后级控制电路，大幅降低后级主控芯片被击穿的概率，这也是很多工业控制板卡至今仍坚持选用这类工频变压器作为前端隔离变压器件的核心原因。设计建模时，对铁芯叠片的倒角、骨架的拔模斜度都做了符合注塑、冲压工艺的参数设置，所有配合面的公差都按照IT12级的冲压件、注塑件公差标准设定，不需要额外的二次加工就能满足装配要求，插针的位置度公差控制在0.1mm以内，完全适配自动插件机的上料精度要求，能直接导入自动化产线的装配流程。
