大篷车房车用240V外部RCD机柜结构

　　在旅居车辆的户外供电接驳场景中，外部电源接入的安全性与防护可靠性一直是结构设计需要重点考量的环节，这款240V外部RCD机柜正是针对大篷车、房车这类移动旅居场景开发的外部供电接驳防护结构。从实际使用场景来看，车辆停靠在营地或外接电源点位时，需要通过该结构完成市电到车载供电系统的接驳，同时集成剩余电流动作保护装置的安装空间，避免户外使用过程中出现漏电、进水、误触碰等安全隐患。

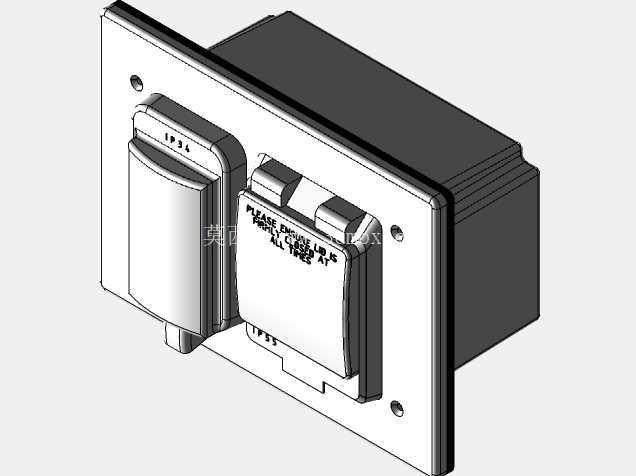

　　从功能特性上看，该结构采用嵌入式面板安装设计，面板边缘做了贴合车身外壁的密封贴合面，安装后可与车身外板形成紧密配合，阻挡雨水、扬尘进入柜体内部，适配户外复杂多变的天气环境。面板上集成了两个功能模块安装位，一侧为外接电源输入接口的防护翻盖，翻盖采用带IP34防护等级的铰接结构，非插接状态下翻盖可完全覆盖接口，避免异物侵入；另一侧为RCD保护开关的操作窗口，同样配备带标识的防护盖，既可以让使用者清晰看到开关状态、操作提示标识，又能避免日常行驶过程中飞溅的泥水、砂石直接冲击开关本体。

　　设计过程中，所有结构尺寸均依据实际电工元器件的安装尺寸推导而来，柜体后部的容纳腔深度刚好匹配常规民用RCD开关与外接插座的安装深度，不会过度占用车身内部的安装空间，同时预留了走线的让位空间，方便施工时线缆的引入与固定。面板上的四个安装孔位采用对称布局，孔位间距符合旅居车外接电源接口的通用安装规范，可直接替换同规格的老旧外接电源面板，无需对车身开孔做二次修改，降低改装与替换的施工成本。

　　从安装边界来看，面板整体为矩形结构，安装时需要在车身外板开设对应尺寸的矩形安装孔，柜体嵌入孔内后，通过四个安装孔位使用自攻螺丝或拉铆钉固定在车身壁板上，面板与壁板之间可加装密封胶条进一步提升防水性能。后部柜体的外轮廓尺寸做了圆角过渡处理，避免安装时剐蹭车身内部的线束与内饰结构，同时柜体侧壁预留了线缆固定点，接入的强电线缆可通过扎带固定在柜体上，避免车辆行驶过程中线缆晃动拉扯接线端子，造成接触不良或短路隐患。

　　结构细节上，防护翻盖的铰接部位采用了限位设计，翻盖翻开后可保持在固定角度，方便使用者插拔电源插头，不会因为翻盖回弹影响插接操作；开关防护盖上模压有清晰的操作提示标识，提示使用者在插拔插头前先断开开关，带载插拔会产生电弧损伤触点，这类细节设计完全贴合户外用电的实际操作习惯。整个外壳结构采用耐候性工程塑料的设计基准，可承受户外紫外线照射、高低温变化带来的材料老化问题，长期使用不会出现脆裂、褪色等问题，适配旅居车辆长期户外行驶、停靠的使用需求。

　　在三维建模过程中，结构的配合间隙都按照塑料件的成型公差做了预留，翻盖与面板之间的间隙均匀，既不会因为间隙过大导致防护失效，也不会因为间隙过小出现温度变化后翻盖卡滞的问题。安装孔位的沉台设计可以让固定螺丝的头部完全沉入面板内，不会突出面板表面影响美观，也避免螺丝头长期暴露在户外出现锈蚀问题。柜体内部的元器件安装位设置了对应的定位筋与螺丝柱，RCD开关与电源插座可直接通过螺丝固定在内部的安装柱上，无需额外添加安装支架，减少装配环节的零件数量，提升整体装配效率。
