微型管道式水力涡轮发电装置结构设计

　　这款微型管道式水力发电结构，主要适配小通径流体输送管路的余压能量回收场景，常见于家用净水设备管路、小型水冷循环系统、园林灌溉支管、智能卫浴供水管路这类有持续流体流动、同时需要给低功耗传感模块、小型指示装置供电的点位，不需要额外布设供电线路，靠管路内流动的流体冲击内部叶轮转动，就能把流体的压能转化为电能输出，给配套的低功耗用电部件供电，省去换电池或者外接电源的布线麻烦。

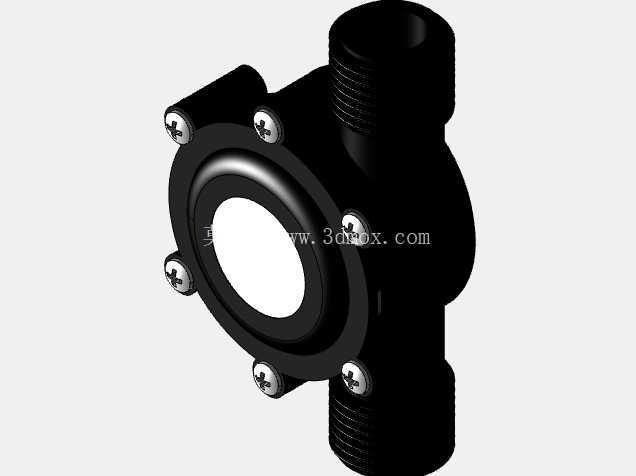

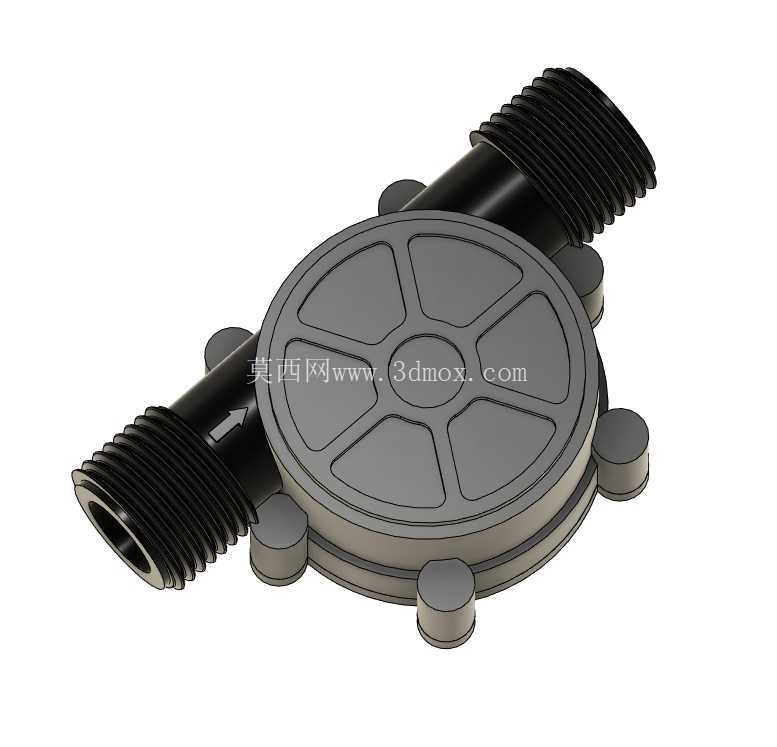

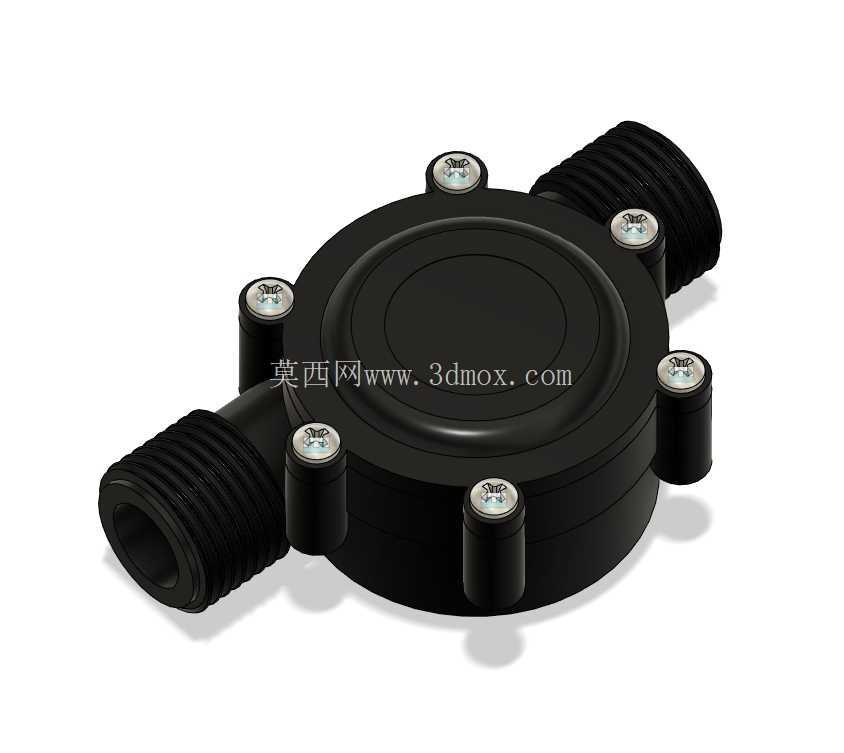

　　从结构设计逻辑来看，整体采用圆盘式主体布局，两个外螺纹接口呈180度对向布置，和常规管道直通接头的安装逻辑完全一致，不需要额外改动原有管路的走向，直接替换同通径的直通接头就能完成安装，接口采用标准管螺纹设计，和常规水暖管路的密封、连接方式兼容，安装时配合常规生料带做端面密封就能达到管路承压要求，不会出现渗漏问题。主体外壳采用上下对合的装配结构，六颗均匀分布在壳体外缘的紧固螺丝，把上下壳体压合密封，内部的叶轮腔、发电模块腔体完全和外部隔绝，满足涉水使用的密封要求，螺丝的排布避开了流体进出的流道位置，不会对管路内的流体流动造成额外的扰流阻力，尽可能降低装置本身带来的管路压损。

　　壳体上凸起的六个柱状结构，除了作为螺丝的安装柱之外，也在壳体外部形成了加强筋结构，提升壳体的承压能力，在管路常规水压波动的工况下，不会出现壳体变形、密封失效的问题。从安装边界来看，整体外形的最大外径控制在和同通径管道接头接近的尺寸，两个外螺纹接口的长度和常规管道外丝接头匹配，安装后不会在管路径向占用过多空间，在狭小的设备内部管路布局里也能顺利安装，不需要为了适配这个装置额外预留过大的安装空间。内部的涡轮采用径流式设计，流体从一侧接口进入腔体后，直接冲击涡轮叶片带动转轴转动，转轴和微型发电模块的转子直连，没有额外的减速传动结构，尽可能降低传动过程的能量损耗，只要管路内的流体流速达到设计阈值，就能稳定输出电能。

　　设计过程中特意把涡轮的流道做了顺滑过渡处理，减少流体经过腔体时的局部阻力，避免因为加装这个发电装置造成管路流量明显下降，影响原有管路的正常输送功能。壳体的密封结构采用端面压紧密封的方式，上下壳体合模时的密封面做了平整化处理，配合密封垫就能达到涉水使用的IP防护等级，即使长期在有水的管路环境里工作，也不会出现流体渗入发电模块腔体造成电路短路的问题。两个流体接口的螺纹规格统一，安装时不需要区分进出水方向，不管管路里的流体从哪一侧流入，都能冲击涡轮转动发电，降低现场安装的出错概率，施工人员不需要额外核对流向标识，直接像装普通管接头一样拧紧即可。从实际使用的工况适配来看，这款结构针对小流量、低水压的民用管路场景做了优化，涡轮的启动扭矩设计得很低，只要管路内有微弱的流体流动，就能带动涡轮启动转动，不会出现低流速下无法启动发电的问题，适合在用水频次不固定、流速波动较大的民用管路场景里使用。整体外观做了圆弧化处理，壳体外表面没有尖锐的棱角，安装过程中不会划伤施工人员，也不会和周边的管路、部件产生干涉。
