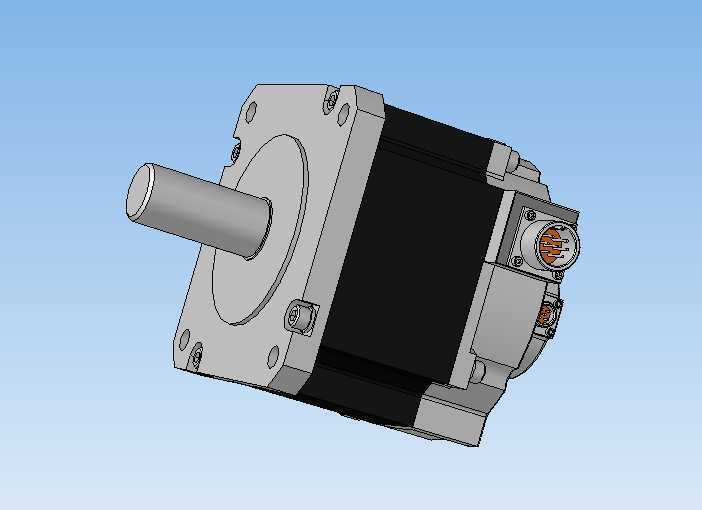

三菱HF-SN302J交流伺服电机三维结构

　　在自动化生产线、数控加工中心、工业机器人关节驱动这类对位置控制精度、转速响应速度有严苛要求的场景里，交流伺服电机始终是动力输出单元的核心选型，本次呈现的HF-SN302J型交流伺服电机结构，完整还原了量产机型的装配细节与安装边界，能为设备选型阶段的空间校核、传动链路匹配提供直接的三维参照。从实际应用场景来看，这类中功率交流伺服电机常被用在3C产品组装线的移栽轴、包装机械的送膜辊驱动、数控机床的进给轴传动环节，区别于普通异步电机的开环运行逻辑，该机型配套的编码器反馈结构能实时回传转子位置、转速数据，配合驱动器完成闭环控制，在负载波动的工况下也能维持稳定的转速输出与位置精度，不会出现普通步进电机常见的丢步问题。

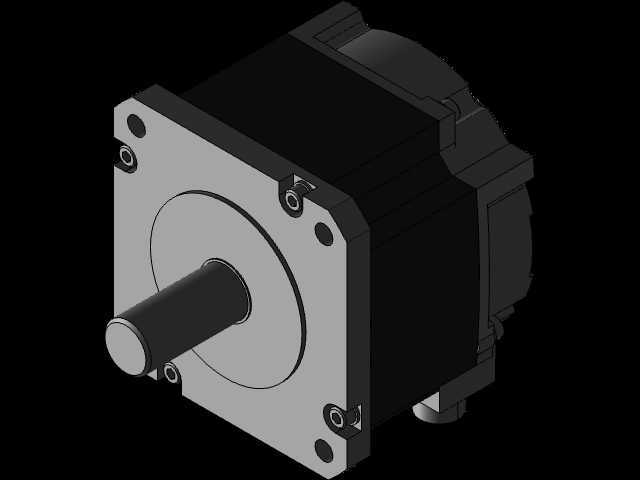

　　从结构设计思路上拆解，这款电机采用方形法兰安装座搭配圆柱形定子壳体的布局，前端输出轴为标准圆柱轴带键槽结构，能通过键连接传递额定扭矩，避免轴与联轴器之间出现打滑空转；前端盖处预留的安装螺孔呈圆周均布，对应不同规格的行星减速机、联轴器的安装孔位，不需要额外做转接法兰就能完成同轴传动部件的装配，能减少传动链路的累计误差。电机尾部的连接器模块采用航空插头式结构，将动力线、编码器信号线的接口整合在同一区域，现场布线时能快速完成插接，接口处的密封结构能阻挡车间内的切削液飞沫、粉尘进入电机内部，适配机加工车间、包装车间这类多尘、有少量液体飞溅的生产环境。

　　定子壳体部分的散热筋结构沿着轴向排布，在电机持续额定负载运行时，能通过壳体表面增大散热面积，配合设备内部的散热气流带走绕组产生的热量，避免长期高温运行导致的绕组绝缘老化，延长设备的无故障运行周期。从安装边界尺寸来看，前端方形法兰的安装孔距、输出轴的伸出长度与轴径、电机本体的总长度都严格对应量产机型的实际尺寸，在做设备整体布局设计时，直接导入该三维模型就能完成安装空间的预留，不需要反复核对二维样本的尺寸参数，能避免后期装配时出现电机与周边钣金罩、传动部件干涉的问题。在做传动匹配设计时，该模型的输出轴中心高、轴端的螺纹孔细节都完整还原，选型配套联轴器、减速机时，可以直接在装配环境下完成配合校验，确认轴插入深度、键的配合公差是否符合设计要求，减少二维选型时容易出现的配合尺寸错配问题。另外，电机尾部的编码器保护罩结构也做了完整建模，在设计设备走线槽时，可以参照该结构的外形尺寸预留线缆弯折空间，避免线缆过度弯折导致的信号线断裂问题。

　　不同于简化版的电机三维模型，这个结构完整还原了电机本体上的所有安装细节，包括前端盖的固定螺丝位置、壳体上的接地螺柱、连接器的固定卡扣结构，在做设备的虚拟装配验证时，能完整模拟整个装配流程，确认每个紧固件的操作空间是否足够，是否需要预留扳手的操作余量，提前发现结构设计里的装配干涉问题，减少后期实物打样阶段的修改次数。对于做非标自动化设备设计的工程师来说，这类精准的伺服电机三维模型，能大幅缩短方案设计阶段的建模时间，把更多精力放在传动逻辑优化、设备整体布局合理性校验上，而不是花费时间重复绘制标准动力部件的三维结构。
