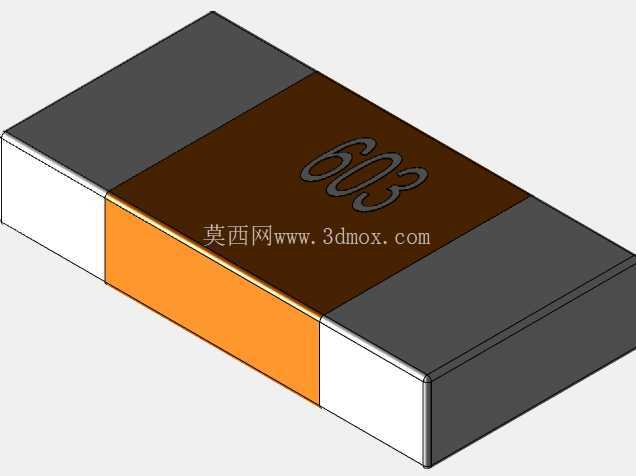

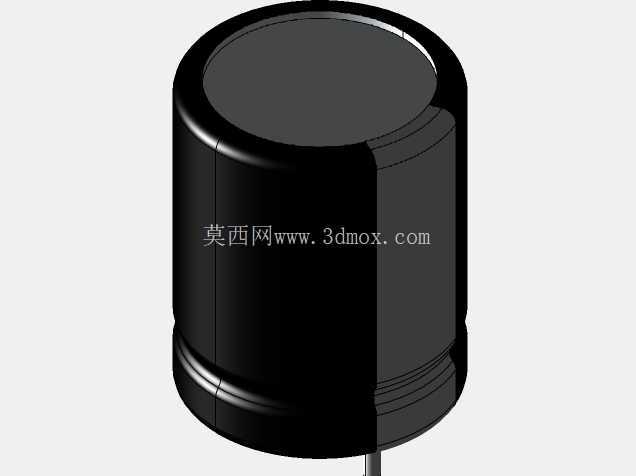

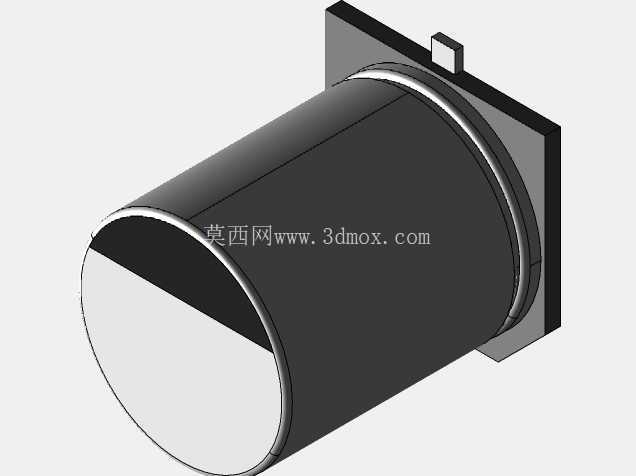

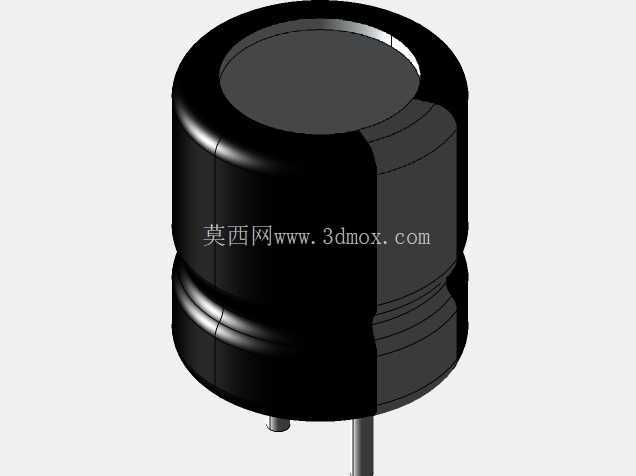

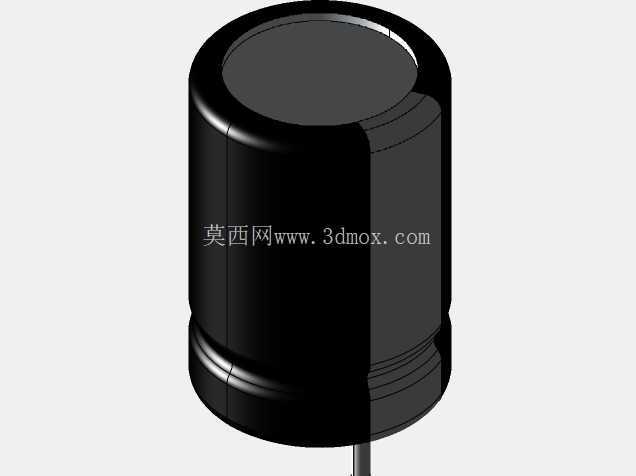

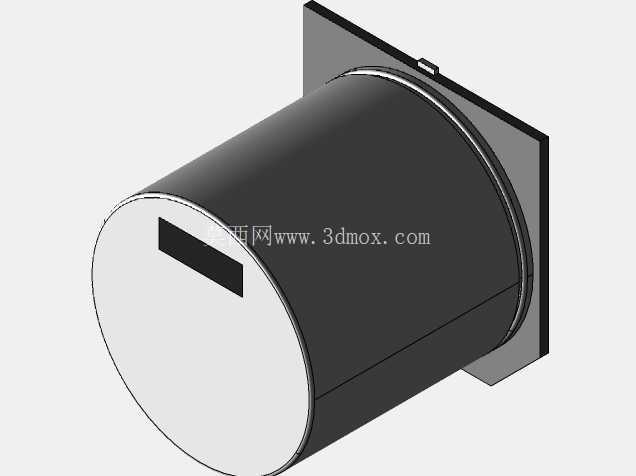

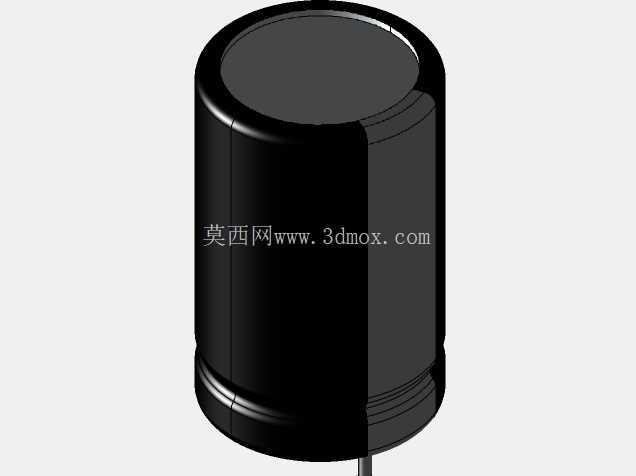

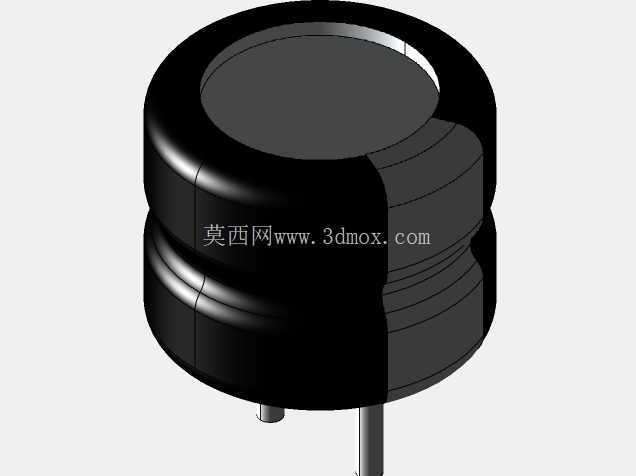

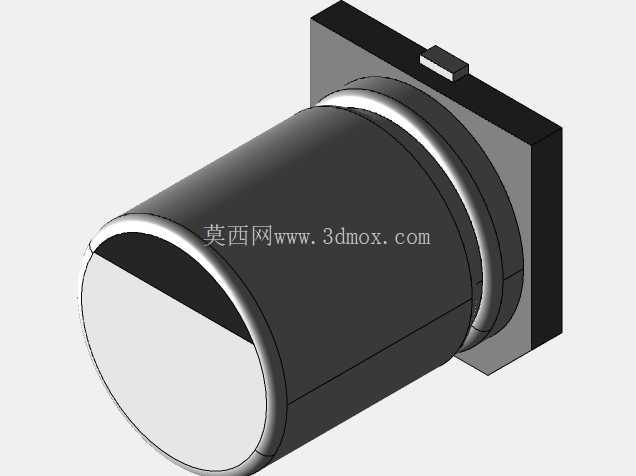

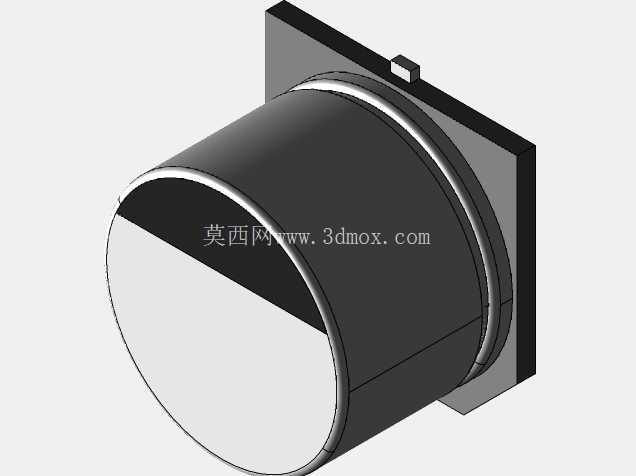

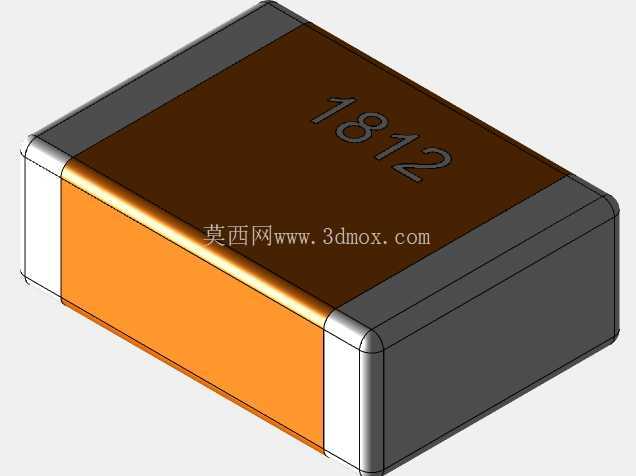

贴片式陶瓷电容电子元件三维结构

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，这类贴片电容是板级电路里最常见的无源器件之一，承担着电源去耦、信号滤波、高频旁路、能量临时存储的核心作用，几乎所有带数字电路、模拟信号处理的电路板上，都能找到同规格封装的元件身影。做板级结构设计的时候，最先要确认的就是元件的安装边界，这款0603封装的贴片电容，本体长度对应1.6mm、宽度0.8mm，两端焊接端的金属镀层各占本体长度方向约0.3mm的区域，设计焊盘的时候需要预留出0.2mm的外延焊接空间，避免回流焊过程中出现立碑、虚焊的工艺问题，同时元件本体的最大高度控制在0.9mm以内，在做板卡堆叠、外壳装配间隙校核的时候，这个高度参数直接决定了板卡上方的结构避让空间，尤其是在超薄消费电子的结构设计里，元件高度的公差带需要严格控制在±0.1mm范围内，避免出现外壳顶到元件导致焊接脱落的问题。从设计思路上看，这类贴片电容的结构做了分层设计，中间的陶瓷介质层是核心功能区，两端的金属端电极做了三层镀层结构，最内层是和陶瓷基体结合的镍层，中间是阻挡层，最外层是锡铅或者纯锡的焊接层，保证在SMT回流焊过程中焊锡能够良好浸润，和PCB焊盘形成可靠的金属间化合物连接。本体的三个端面做了微小的倒角处理，避免在贴片机吸嘴拾取、贴装过程中出现边角崩裂，同时也能减少贴装时的定位偏差，高速贴片机的视觉识别系统可以通过元件本体的深色陶瓷区和两端亮色金属端的色差，快速完成元件的中心定位和角度校正，贴装精度可以控制在0.05mm以内。

　　在实际电路应用场景里，不同容值的同封装电容会搭配使用，比如在主控芯片的电源引脚旁，会就近布置0.1μF的0603电容做高频去耦，滤除芯片工作时产生的高频电源噪声，同时搭配更大容值的电容做低频储能，保证芯片供电的稳定性。在做PCB布局的时候，这类电容的放置位置有严格的要求，必须尽可能靠近芯片的电源引脚，走线长度不能超过2mm，否则过长的走线会引入额外的寄生电感，大幅降低电容的高频滤波效果，这也是结构设计和电路设计需要协同考虑的点，三维建模的时候需要准确还原元件的实际外形轮廓和端电极位置，才能在PCB装配仿真的时候提前检查出元件干涉、焊盘对位不准、走线距离过长等问题。

　　另外在做工业级宽温产品设计的时候，还要考虑电容本体的温度形变特性，陶瓷介质和PCB基板的热膨胀系数存在差异，在-40℃到125℃的温度循环过程中，焊接点会承受周期性的应力，建模的时候如果准确还原了端电极的厚度和本体的材质分区，就可以通过有限元仿真提前预判焊接点的疲劳寿命，避免产品在实际使用过程中出现焊点开裂导致的电路失效。很多刚接触板级设计的工程师容易忽略这类小元件的建模精度，觉得只要大概画个方块就行，但实际上在高密度板卡的设计里，0603封装的元件和周边0402电阻、SOP封装芯片的间隙往往只有0.3mm，如果模型尺寸存在0.1mm的偏差，就可能在实际装配的时候出现元件和元件之间的碰撞，导致贴装失败。

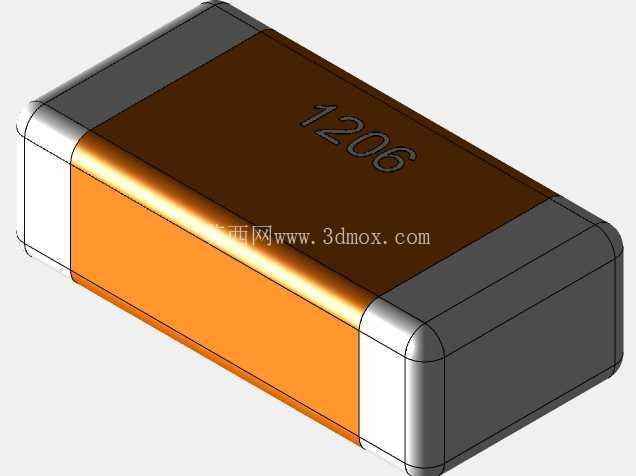

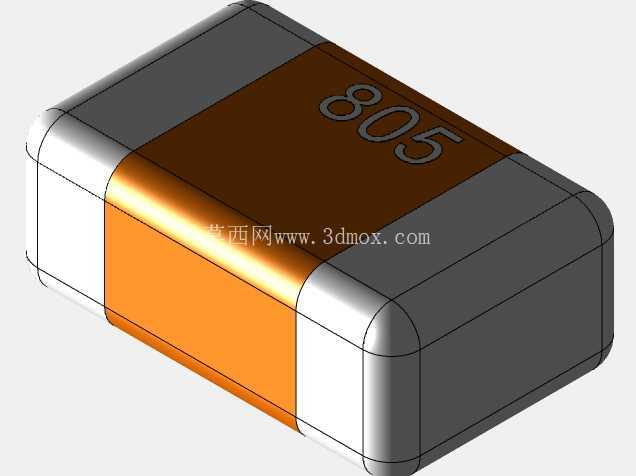

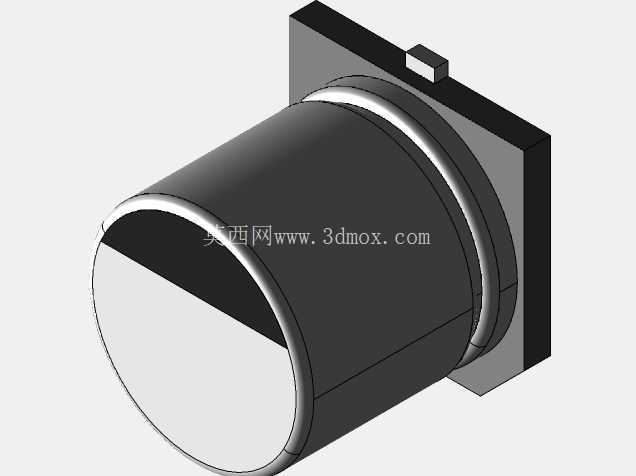

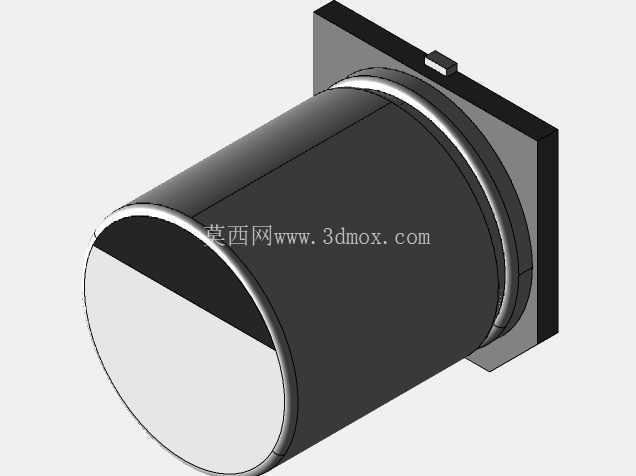

　　这款模型准确还原了元件的外观分色、端电极的边界、本体的倒角细节，在做整机结构装配检查、SMT贴装程序编写、生产工艺验证的时候都可以直接调用，不需要再反复核对实物尺寸调整模型参数。在电源类电路里，这类电容还会和电感、电阻搭配组成RC或者LC滤波电路，对输入输出的电源纹波进行抑制，尤其是在开关电源的输出端，多个同规格电容并联使用可以降低整体的等效串联电阻，提升滤波效果，这时候建模的时候还要考虑多个电容并排布置的间距，既要满足焊接工艺的最小间距要求，也要尽可能缩短并联电容之间的走线，减少寄生参数对电路性能的影响。对于汽车电子类的应用，这类电容还要满足AEC-Q200的可靠性要求，本体的结构强度需要承受一定的机械振动和冲击，三维建模的时候还原准确的本体重量和质心位置，就可以在仿真阶段模拟振动工况下元件和焊点的受力情况，提前优化布局位置，避免在车辆长期振动的环境下出现元件脱落的问题。
