卧式紫色储水罐体结构设计

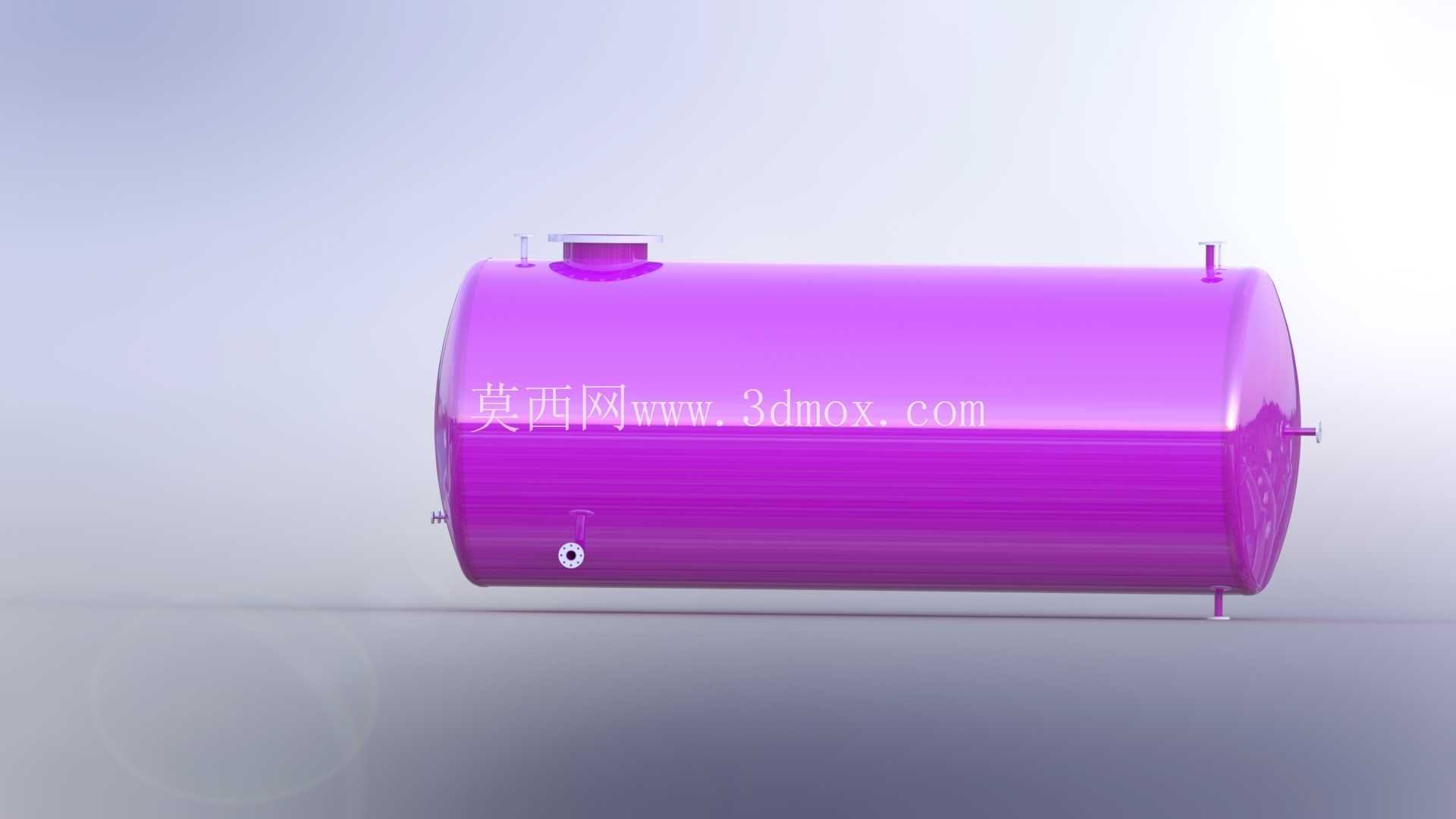

　　该卧式储水罐体的三维结构设计，首先需要匹配工业现场的实际安装边界，整体采用圆柱筒体搭配两端标准椭圆封头的结构形式，筒体轴线平行于安装地面，底部设置三个均布的鞍式支撑脚，支撑脚的高度预留出底部排污口的操作空间，避免排污管路安装时与地面基础发生干涉。顶部设置的人孔与进出液接口，位置排布避开筒体的应力集中区域，人孔法兰的螺栓孔位采用跨中排布，方便后期检修时的盖板拆装，侧部预留的液位计接口与排污口，分别设置在筒体的轴向不同截面，防止液位监测出现盲区，同时保证排污时罐内残液可以完全排空，无积液死角。

　　从实际应用场景来看，这类储水罐体常配套在中小型工业循环水系统、民用供水增压单元、小型暖通冷凝水回收系统中使用，也可作为临时储液单元配套在移动式作业设备上，用来存储生产过程中的工艺用水、冷凝回水或者中性无腐蚀的工业液体。设计时首先考虑的是罐体的承压稳定性，筒体壁厚的取值结合常用的常压储液工况做冗余预留，椭圆封头的曲率半径按照标准压力容器规范取值，避免封头部位在满液状态下出现应力变形，支撑脚与筒体的连接位置采用局部加强垫板，分散支撑点的局部应力，防止长期满液承重后筒体局部出现凹陷变形。

　　接口的设计思路完全围绕现场安装与后期运维的便利性展开，顶部的进液口采用法兰连接形式，法兰的密封面形式选用突面结构，适配常用的橡胶密封垫片，不需要特殊定制的密封件就能实现可靠密封；侧部的出液口高度设置在筒体轴线偏下位置，保证正常供水时罐内始终留存一定的液封容积，避免水泵吸入空气出现气蚀问题；底部的排污口直接设置在筒体最低位置的封头上？不对，是筒体底部靠近一端封头的位置，排污口的通径比进出液口大一个规格，方便排污时快速排出罐内沉积的杂质，不需要额外拆开人孔就能完成日常的排污清理作业。

　　外形尺寸的设计充分考虑了常规厂房的门洞通行尺寸与运输限制，筒体的长度与直径比例控制在3:1左右，既保证足够的储液容积，又不会因为长径比过大导致运输时出现筒体挠度变形，整体的安装宽度控制在常规货运车辆的限宽范围内，不需要做超限运输申报就能完成厂际转运。安装时三个支撑脚的地脚螺栓孔采用长圆孔设计，允许罐体在温度变化时出现轴向的热胀冷缩位移，避免因为热应力导致支撑脚焊缝开裂或者地脚螺栓被剪断。

　　细节结构上，罐体顶部的排气口设置在人孔旁边，位置处于筒体的最高点位，保证初次充液时罐内的空气可以完全排净，不会在罐顶形成气塞影响储液容积的有效利用率；所有外接接口的法兰压力等级统一选用1.0MPa等级，和常规工业管路的配件通用，后期更换阀门、连接管路时不需要单独适配特殊压力等级的配件，降低现场运维的配件储备成本。筒体的外表面没有设置额外的加强筋结构，因为壁厚取值已经满足常压储液的刚度要求，减少不必要的焊接工序，降低焊接变形的校正工作量，同时也让罐体的外表面更加规整，方便后期做外防腐涂层或者保温层的施工。

　　在建模过程中，所有的焊接结构都预留了合理的焊脚尺寸，支撑脚与筒体的连接焊缝采用连续角焊缝，焊缝高度按照较薄板厚的0.7倍取值，既保证连接强度，又不会因为焊脚过大导致焊接热输入量过高引起筒体局部变形。所有接口的位置尺寸都标注了定位基准，以筒体的一端封头端面为轴向基准，以筒体的底部母线为高度基准，方便生产加工时的划线定位，减少加工过程中的尺寸累积误差。整体结构没有复杂的异形曲面，所有零部件都可以采用常规的板材卷制、封头冲压、型材切割工艺完成加工，不需要特殊的定制工装，适合中小批量的生产制造，加工成本可控，同时后期的维护检修难度低，普通的铆焊班组就能完成现场的安装与维修作业。
