带90度挡板五管路卧式热交换装置

　　在化工、暖通、能源动力、食品加工等诸多涉及流体热量传递的工业场景中，管壳式热交换设备始终是热量交换环节的核心载体，本次呈现的这款卧式筒体结构换热装置，针对中小流量、中等换热负荷的工况做了结构简化，适配对安装空间有紧凑要求的配套场景。从实际应用层面看，这类结构的换热设备常被集成在小型温控回路、液压系统散热单元、实验级流体换热台架中，不需要复杂的管板焊接工装就能完成基础换热功能，对于样机试制阶段的换热回路搭建十分友好，能快速验证不同流体流速下的换热效率参数，为后续放大版换热设备设计提供实测数据支撑。

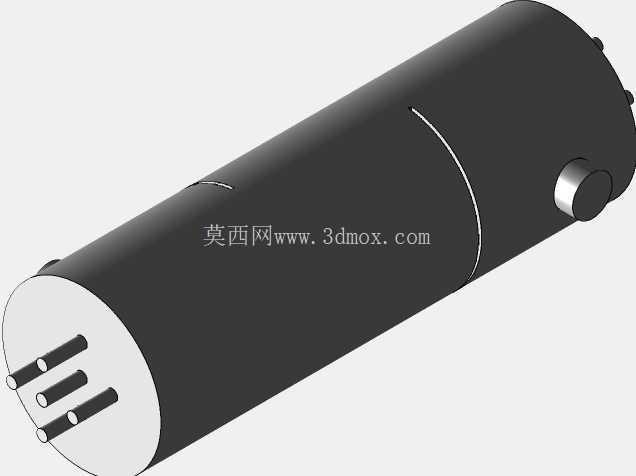

　　从功能特性来看，该装置采用卧式圆柱筒体作为承压外壳，筒体内部设置两组呈90度夹角的折流挡板，这类挡板的核心作用是改变筒体内壳程流体的流动路径，避免流体直接沿筒体轴向直通流出，延长壳程流体在筒体内的停留时间，同时扰动流体边界层，降低层流底层的热阻，提升整体换热系数。筒体端部伸出的五根平行管路为换热管通道，管程流体可从这五根管路内流通，与壳程流体通过管壁完成热量传递，五管的排布方式兼顾了筒体端面的空间利用率，单根管路的流通截面一致，能保证管程各支路的流量分配均匀性，避免出现单管流量过大导致的换热不充分、局部温差应力过大的问题。筒体侧面设置的外接接口为壳程流体的进出通道，接口位置避开了内部挡板的安装区域，减少流体进出时的局部阻力损失。

　　从设计思路层面拆解，这款模型做了大量面向基础验证的简化处理：没有额外设置管程分程隔板，采用单管程单壳程的基础结构，降低了建模与加工的复杂度，适合作为换热结构设计的入门参考模型；挡板与筒体内壁的配合间隙做了理想化处理，没有考虑实际加工中的旁路泄漏流道，适合在原理验证阶段快速完成流场仿真的前处理建模，不需要额外添加复杂的间隙几何特征；筒体两端的端盖采用简化的平盖结构，省略了实际工程中需要的法兰连接、密封垫片、螺栓排布等细节，让建模者能把注意力集中在换热核心结构的参数匹配上，比如挡板间距、换热管管径、筒体直径三者的比例关系，这几个参数直接决定了壳程流体的流速与压降，是换热设备设计中需要反复迭代调整的核心变量。

　　关于外形尺寸与安装边界，该模型的筒体长径比控制在3:1左右，属于短粗型卧式换热结构，安装时需要在筒体下方设置两处支撑鞍座，支撑位置距离筒体两端的距离约为筒体总长度的1/5，避开筒体内部挡板的安装位置，避免支撑反力作用在挡板与筒体的焊接位置造成局部应力集中。端部伸出的五根管路长度一致，伸出端面的长度约为管路直径的3倍，足够预留管路焊接、法兰连接或者快插接头安装的操作空间，不需要额外调整管路伸出量就能满足常规接管安装要求。侧面的壳程接口轴线与筒体轴线垂直，接口中心距离最近端盖的距离约为筒体长度的1/6，安装外接管路时不会和端部的管程管路产生空间干涉，整体安装占用的横向空间仅比筒体总长度多出两端管路的伸出量，竖向空间仅需要预留筒体直径加支撑鞍座高度的尺寸，对于安装空间局促的小型设备配套场景适配性较好。

　　在实际工程应用中，这类基础结构的换热装置可以根据换热介质的特性调整换热管与筒体的材质，比如水冷场景可以采用普通碳钢材质降低成本，腐蚀类流体场景则可以更换为不锈钢或者工程塑料材质；挡板的90度夹角设置也可以根据实际换热需求调整角度，比如需要更低壳程压降的场景可以增大挡板夹角，需要更高换热效率的场景可以减小挡板夹角增加折流次数，这款基础模型的参数化特征清晰，调整相关尺寸参数就能快速衍生出适配不同工况的变体结构，对于结构设计从业者来说，既可以作为换热设备原理学习的具象参考，也能作为快速改型设计的基础模型使用，减少从零开始建模的重复工作量。
