带管路阀组的工业换热单元结构设计

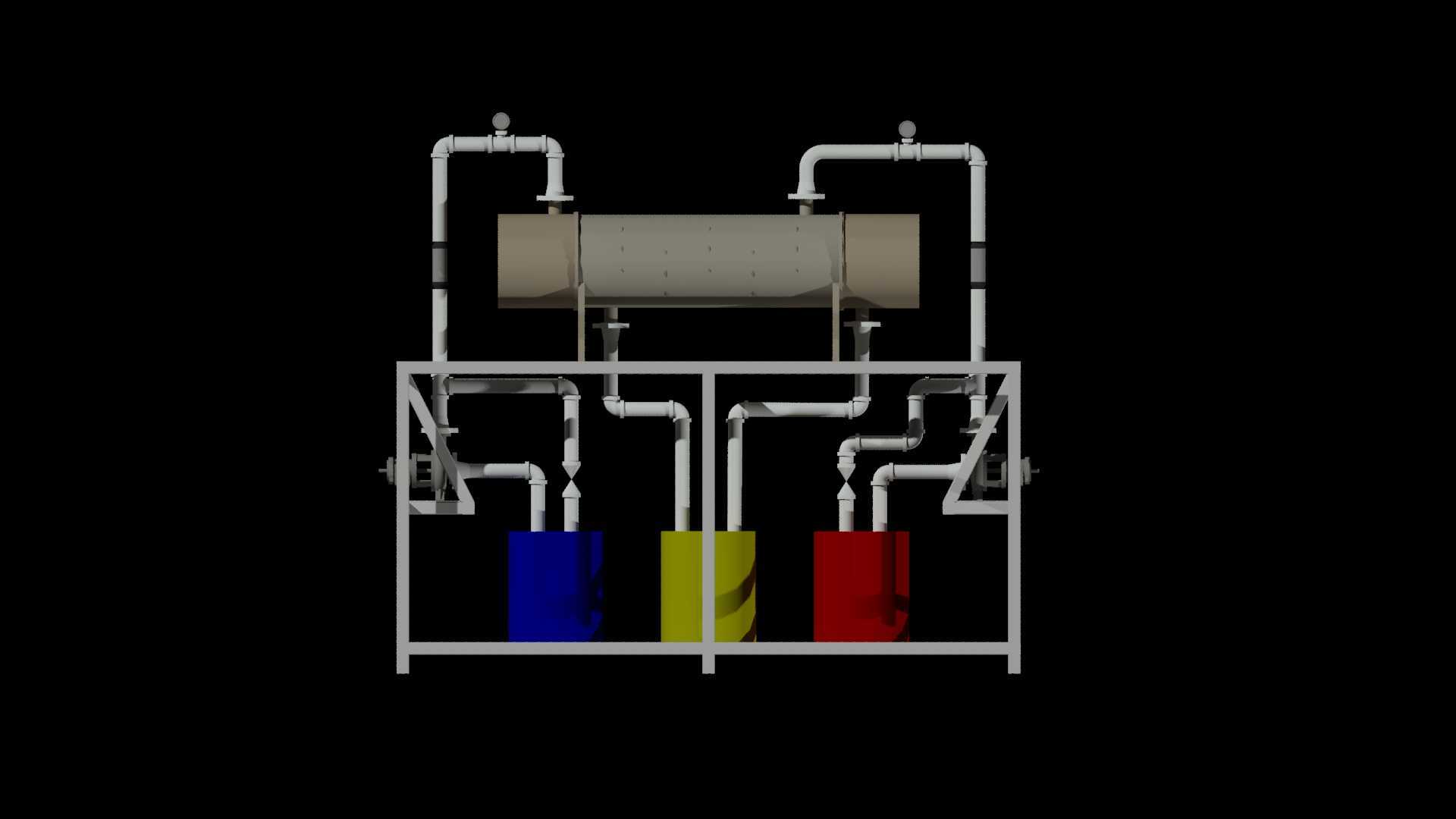

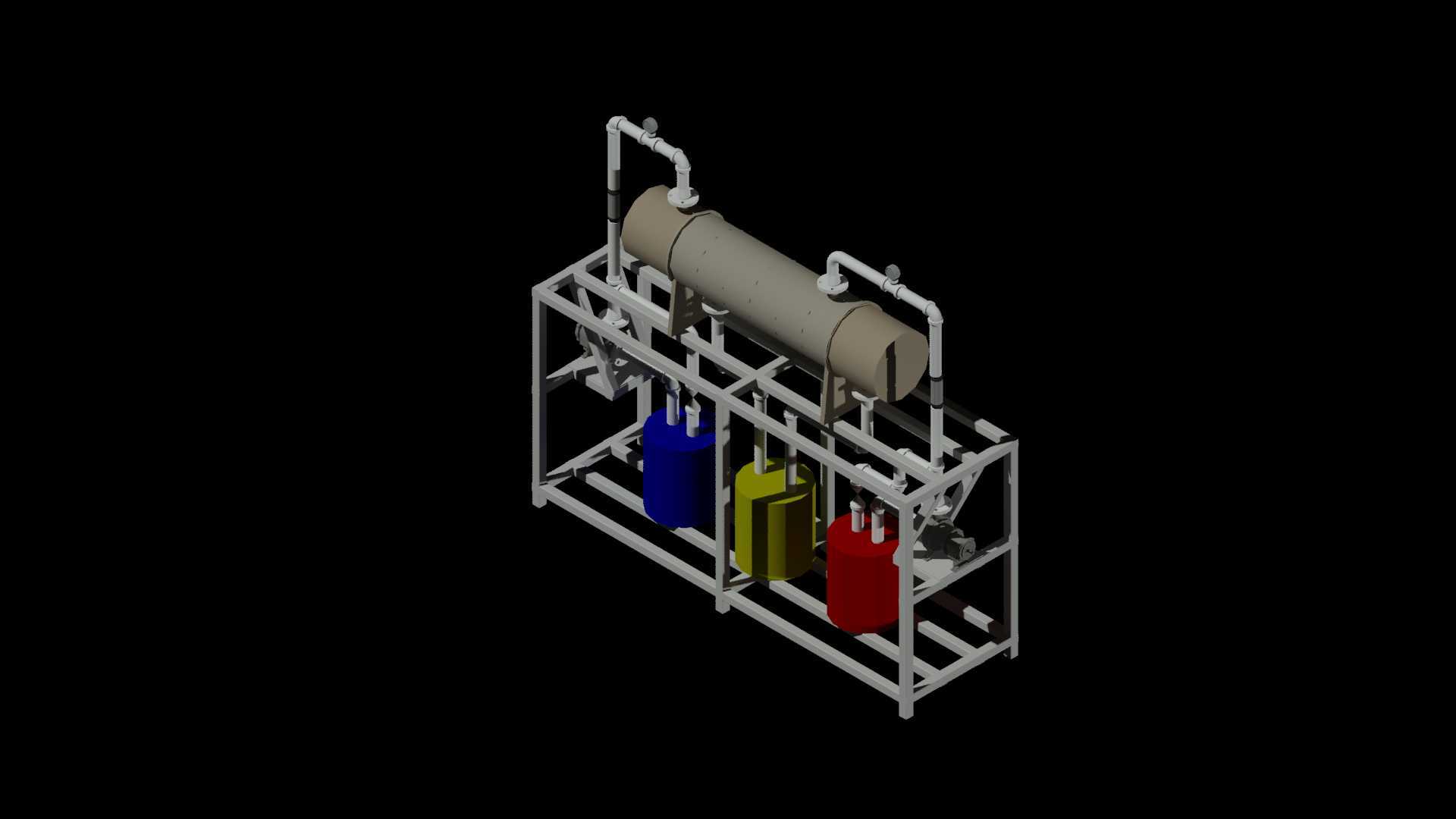

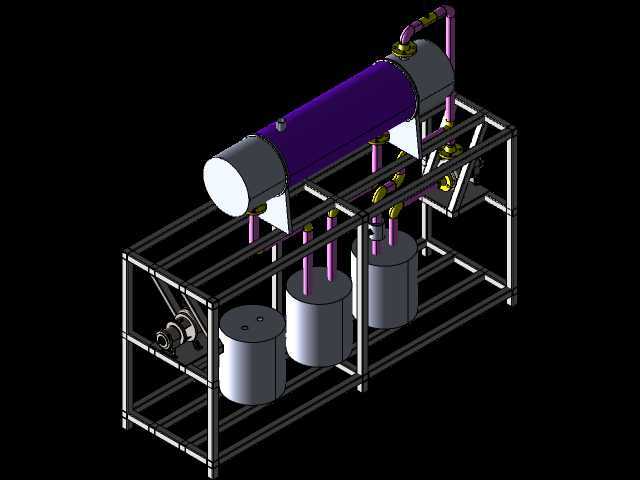

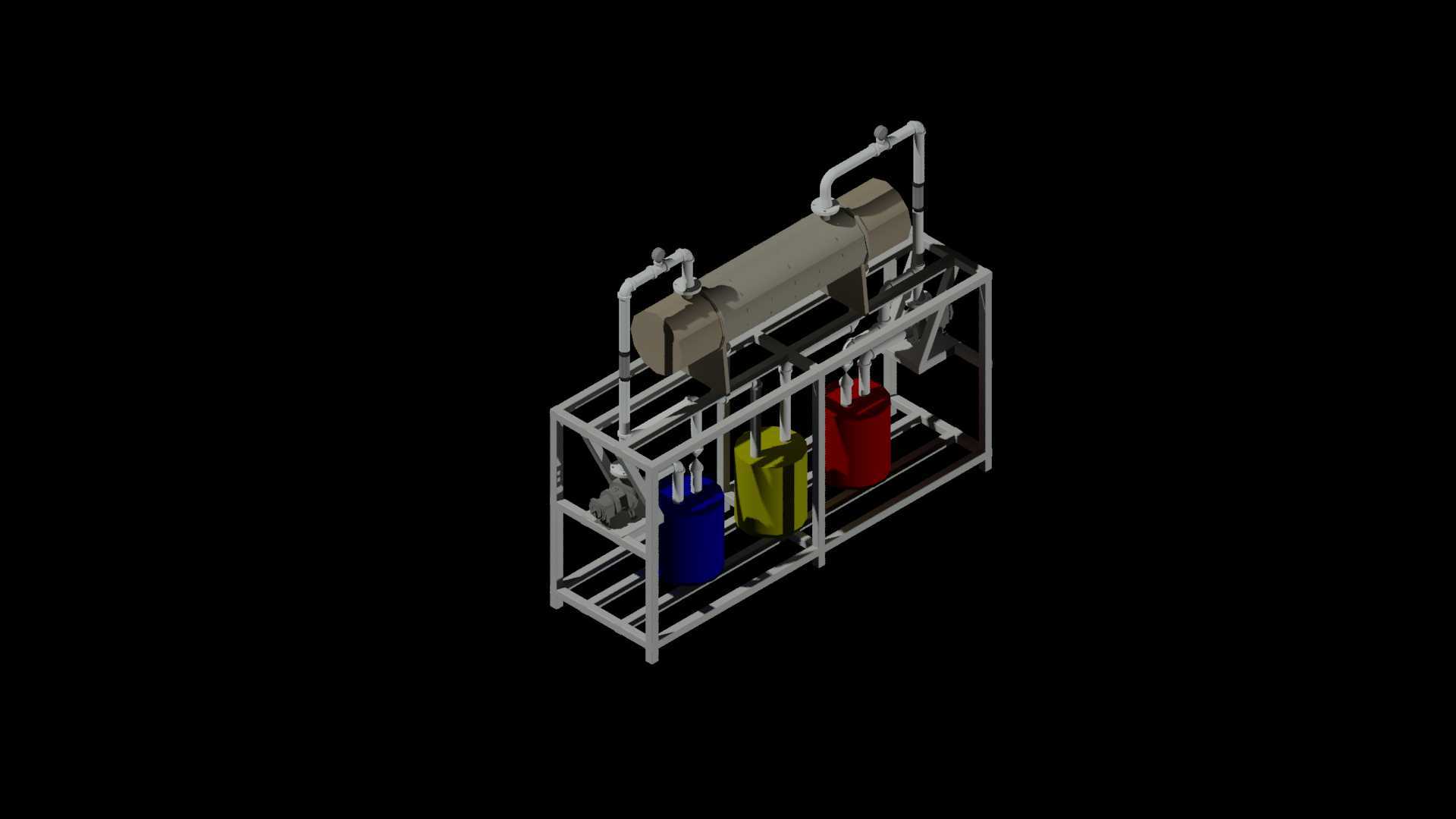

　　这套换热单元的结构设计，核心围绕化工、暖通、工业冷却循环场景的实际落地需求展开，在做三维结构搭建时，首先要考虑的是现场安装的边界约束——这类设备常布置在车间管廊下层、动力站边角区域，横向安装预留宽度控制在2.4米以内，纵向深度不超过1.2米，整体高度含顶部管路不超2.1米，刚好适配常规工业厂房的层间净空要求，不需要额外做土建改造就能直接对接现有管路。从功能逻辑上看，整套单元把换热核心筒体、进出口管路、阀组、介质缓存容器做了集成式布局，顶部横向布置的筒体是换热核心段，冷热两种介质分别走管程和壳程，筒体两端的法兰接口预留了足够的螺栓操作空间，后期检修拆换密封垫时，普通套筒扳手就能完成操作，不需要预留超大的检修工位。

　　筒体下方的管路做了分层排布，上层管路负责热介质的进出导流，下层管路对接三个不同功能的介质缓存容器，分别对应冷介质输入、热介质回流、排污泄放三个通路，每个支路都设置了独立的截止阀安装位，阀件的操作手柄全部朝向巡检通道一侧，日常开关操作时不需要探身到管路缝隙里，符合工业现场的安全操作规范。做管路走向设计时，特意把所有90度转向的位置都采用了标准长半径弯头，减少流体在管路内的局部阻力，避免介质中携带的杂质在弯头处沉积堵塞；管路支架全部采用方管焊接的一体式框架，框架底部预留了150mm的垫高空间，既可以避免地面积水腐蚀管路底部，也方便后期做地面防腐施工时不需要挪动设备。

　　三个缓存容器的排布间距做了精准控制，相邻容器外壁间距保持200mm，刚好能容纳保温层的安装厚度，同时给温度传感器、压力表的安装预留了接口位置，每个容器顶部都设置了排气阀接口，底部设置了排污口，设备初次投用或者停机检修时，可以快速排净内部残留介质，避免冻裂或者介质沉积变质。在结构强度校核上，整个框架的方管选型考虑了满水运行时的总载荷，满载时整套设备总重约1.8吨，框架的横梁和立柱受力点都做了斜撑加强，吊装点设置在框架顶部的四个角位，吊装时整个单元的重心刚好在吊装平面的几何中心，不会出现倾斜侧翻的风险。

　　对接外部管路的接口全部设置在框架的同一侧，现场安装时只需要在对应墙面或者管架上预留对应标高的接口，就能完成快速对接，减少现场配管的工作量。另外，整套结构的设计也考虑了后期运维的便利性，换热筒体的固定采用了可拆卸的U型管卡，当需要抽芯清洗换热管时，只需要拆掉一端的法兰连接和管卡，就能把芯体从筒体中抽出，不需要拆除周围的管路，大幅缩短检修停机时间。管路的排布也规避了热胀冷缩带来的应力问题，在长距离直管段特意设置了自然补偿的弯管结构，不需要额外加装波纹补偿器，既降低了制造成本，也减少了后期的泄漏点。不同介质的管路做了明显的流向标识安装位，后期运维人员可以顺着流向标识快速判断介质走向，排查故障时能快速定位问题节点。三个缓存容器的底部都设置了支脚与框架连接，支脚上预留了调整螺栓，可以在安装时调整容器的水平度，保证排污口处于整个容器的最低点，避免残留介质无法排净。
