夏普2y0a02红外测距传感器结构模型

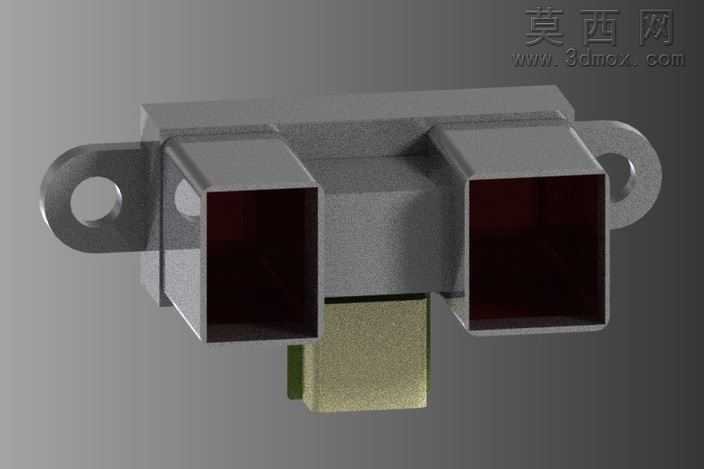

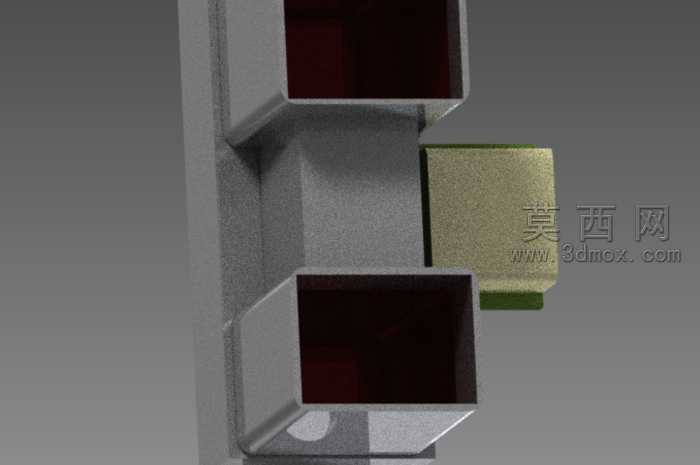

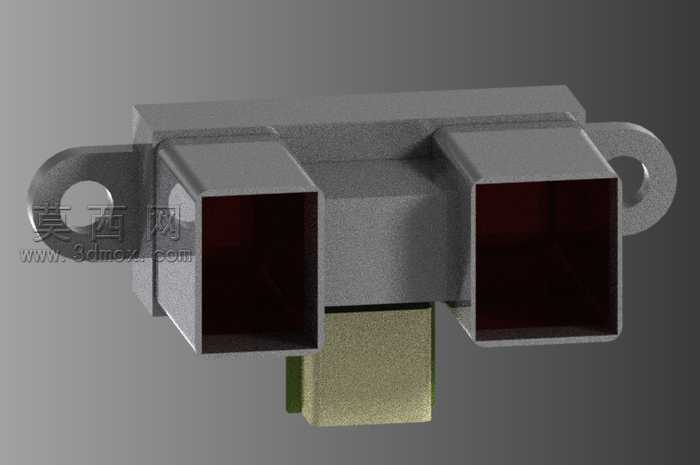

本模型为夏普2y0a02红外测距传感器的三维结构建模作品，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，完整还原了该款红外测距传感器的实体外观与装配结构。建模过程中首先对传感器的主体基座进行特征绘制，通过草图拉伸、倒角、圆角等基础特征命令构建出基座的主体轮廓，精准还原基座两侧带安装孔的固定耳结构，安装孔的孔径、孔位间距均参照实物尺寸进行1:1参数匹配，保证模型可直接用于安装结构的适配验证。针对传感器前端的两个方形光学发射接收腔体，建模时采用抽壳、布尔运算等命令还原腔体的中空结构，腔体的壁厚、内部空间尺寸均严格参照实物测绘数据设置，腔体边缘的装配卡扣、定位凸台等细节特征也逐一还原，保证结构的装配合理性。传感器下方的信号处理模块部分，通过多段拉伸、材质分区赋予还原模块的分层结构，区分出PCB基板与核心传感元件的不同结构层次。材质渲染阶段，针对主体基座的哑光工程塑料材质，调整漫反射粗糙度、环境光遮蔽参数还原塑料外壳的磨砂质感，光学腔体内部的深色吸光材质通过低反光、高吸光度的材质参数设置，还原腔体内部的光学暗室效果，下方传感模块的金属接脚、塑封元件分别赋予金属光泽材质与哑光塑封材质，不同部件的材质区分清晰，渲染后可直观呈现传感器的真实外观质感。结构设计上完整保留了传感器的安装定位、接口对接等关键结构特征，模型各部件之间的装配关系清晰，无结构干涉问题，可用于红外测距相关的产品开发、安装位适配、教学演示等场景，能够直观展示该款红外测距传感器的外部结构与安装尺寸，为相关硬件设计提供精准的三维结构参考。
