带齿轮泵的不锈钢焊接降解容器结构

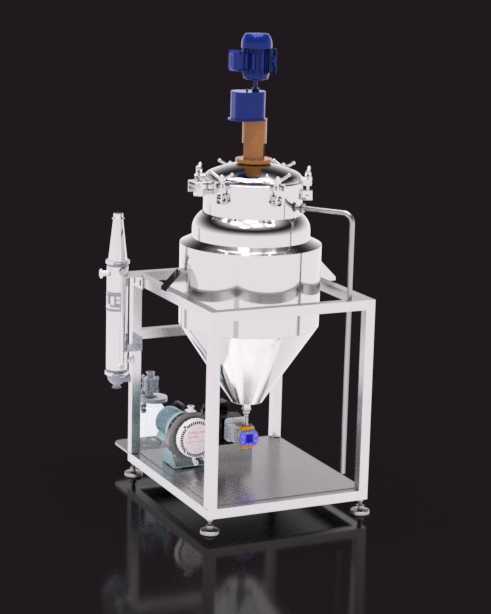

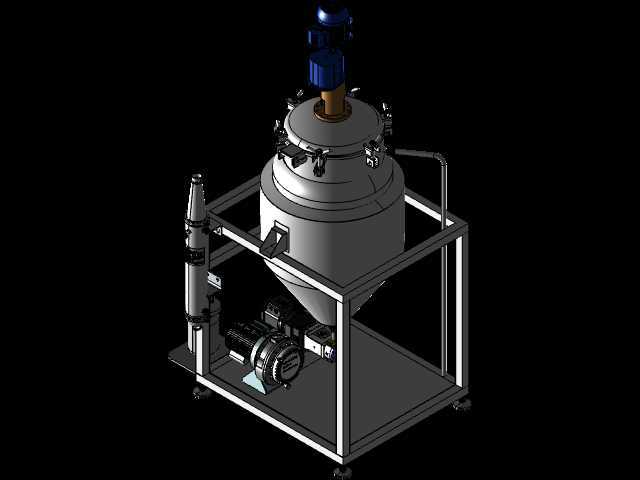

　　这套带齿轮泵的不锈钢焊接容器，主要面向小批量物料的降解、混合反应工况，常见于精细化工、食品配料、医药中间体处理的中小试生产线，也可适配小型日化生产的物料预处理环节，用来完成带温和搅拌、密闭输送的物料降解工序，避免人工转料带来的污染与物料损耗。整体采用方管焊接框架作为承载主体，框架底部配置可调脚杯，可在不平整的车间地面完成调平，单脚调节行程预留15mm，安装时不需要额外预埋地脚螺栓，直接放置在硬化地面即可完成固定，框架整体占地尺寸控制在1200mm*1000mm范围内，罐体顶部最高处距离地面1650mm，底部出料口距离地面预留280mm的接料空间，可适配标准20L料桶的放置高度，不需要额外垫高接料容器。罐体部分采用卫生级不锈钢焊接成型，上半段为直筒承压段，下半段为锥底导流结构，锥角设计为60度，既可以保证粘稠物料能够依靠自重向底部出料口汇聚，也不会因为锥角过陡导致罐体整体高度过高，增加上部搅拌机构的安装维护难度。罐体顶部采用快开卡箍式人孔结构，人孔盖上方安装立式搅拌驱动组件，驱动与罐体之间采用卫生级机械密封，避免罐内物料挥发泄漏，同时满足定期开盖清理、检查内部构件的需求。罐体侧面配置玻璃管液位计，可直观观测罐内物料液位高度，不需要额外加装液位传感器即可完成基础的液位监控，适合小规模生产的低成本配置需求。

　　配套的齿轮泵安装在框架下层的安装平台上，泵入口通过硬管与罐体底部出料口连接，出口预留外接管路接口，既可以将罐内完成降解处理的物料直接输送到下一道工序的设备中，也可以通过外接回路管路将罐底物料重新泵入罐体上部，实现罐内物料的循环混合，强化降解过程的物料均匀性，避免锥底位置出现物料沉积、反应不充分的问题。齿轮泵与驱动电机之间采用联轴器直连，安装时保证泵轴与电机轴的同轴度误差控制在0.1mm以内，避免运行过程中出现轴封偏磨、泄漏的问题。框架侧面预留了过滤器的安装位置，图中侧边安装的筒式过滤器可串联在齿轮泵的出口管路上，在物料输送过程中完成杂质过滤，避免大颗粒杂质进入下道工序或者损坏后续管路中的阀门、计量构件。

　　整套结构的焊接全部采用卫生级焊接工艺，所有与物料接触的焊缝都做了打磨抛光处理，表面粗糙度达到Ra0.8，不存在卫生死角，方便生产完成后的CIP清洗，避免物料残留滋生细菌，满足食品、医药类生产的卫生要求。罐体顶部还预留了呼吸阀、加料口的安装接口，用户可根据实际生产需求加装对应的附件，不需要额外在罐体上开孔焊接，减少二次加工对罐体防腐、卫生性能的破坏。框架的方管连接处全部采用满焊工艺，焊后做抛丸处理再做表面喷砂，整体外观整洁，同时具备足够的结构强度，满载状态下框架的形变量控制在1mm以内，不会因为罐体承重出现框架变形、管路错位的问题。

　　搅拌轴的底部配置了支撑轴套，避免长轴搅拌过程中出现轴摆动幅度过大的问题，搅拌桨采用推进式结构，转速控制在60-120rpm可调，可根据物料粘度调整搅拌转速，既保证物料能够充分混合，也不会因为转速过高导致物料飞溅、出现大量气泡影响降解效果。齿轮泵选用容积式结构，适合输送粘度范围在1-10000cp的物料，不管是低粘度的水剂类物料，还是中等粘度的膏状物料，都可以稳定输送，不会出现离心泵输送高粘度物料时效率骤降、无法吸料的问题。整套设备的管路连接全部采用快装卡箍接口，拆卸清理时不需要借助大型工具，单人即可完成管路的拆装，方便日常的维护与清理作业。在安装布局上，驱动电机、齿轮泵的接线口全部朝向设备外侧，方便电气线路的布设，不会与管路、罐体构件出现干涉，设备整体的重心控制在框架中心位置，满载运行时不会出现重心偏移、设备晃动的问题。
