酒厂管路用304不锈钢三通集成夹板

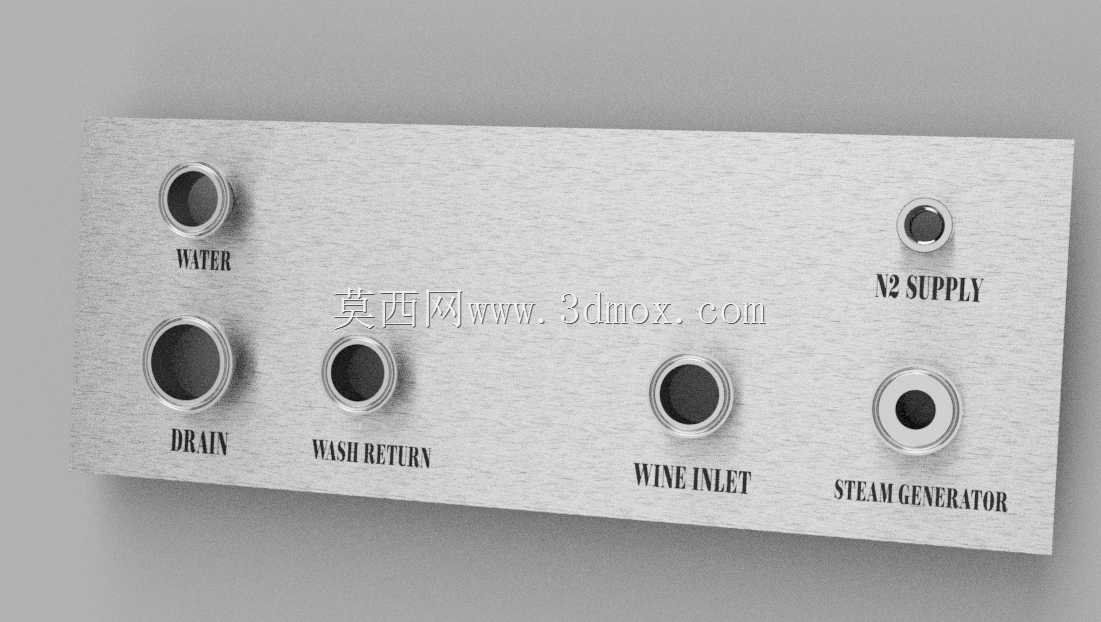

在葡萄酒、果酒等酿造类酒厂的生产车间管路布设场景中，这类不锈钢集成夹板是管路介质分流、汇流与功能接口整合的核心承载构件，区别于零散的管接头拼接方案，集成式夹板能大幅压缩管路安装空间，减少管路连接点的泄漏风险，尤其适配食品级生产场景对卫生死角、清洁便利性的严苛要求。从实际使用场景来看，该夹板直接安装在酿酒车间的工艺管廊或设备侧立面，承担多路工艺介质的转接功能，板面上的接口分别对应生产水接入、废水排放、清洗液回流、酒液进料、氮气供给、蒸汽发生器接口六个核心工艺通路，覆盖酿酒生产过程中进料、清洗、排废、惰性气体保护、灭菌的全流程介质转接需求，无需在墙面或设备面板上零散开孔安装多个独立接头，所有接口的位置精度统一由夹板的加工精度保证，避免了现场配钻、配装带来的位置偏差问题。

从功能特性上看，该夹板采用304不锈钢材质加工，表面做拉丝钝化处理，既满足食品接触级的卫生要求，也能耐受酿酒车间高湿度、弱酸性清洗介质的腐蚀，长期使用不会出现锈蚀脱落污染物料的问题。板面上的每个接口都做了内孔倒角与接口端面精车处理，配合卡套式或卫生级快装接头安装时，能保证密封面的贴合度，杜绝跑冒滴漏问题；不同接口的孔径根据对应介质的流量需求做了差异化设计，水、排放、回流、酒液入口的通径更大，适配大流量的物料与清洗水输送，氮气供给与蒸汽接口的通径更小，适配小流量的保护气与灭菌蒸汽供给，避免通径不匹配带来的压损过大或流量不足问题。接口旁直接做了激光蚀刻的功能标识，现场安装与后期运维时无需对照图纸逐一核对接口，能大幅降低接错管路的概率，减少生产事故风险。

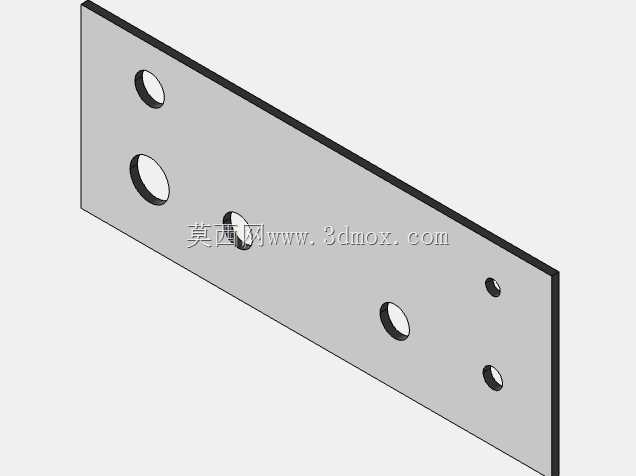

设计思路上，该夹板采用一体化板式结构，没有多余的凸起与异形结构，整体为规则矩形平板，所有接口的轴线都垂直于夹板安装平面，加工时只需一次装夹即可完成所有孔位的钻、镗、端面精加工作业，加工工艺性好，能有效控制加工成本与形位公差。安装边界方面，夹板的厚度根据接口的螺纹旋合长度与承压需求设计，保证接头旋入后有足够的啮合长度，承受1.0MPa以内的工艺介质压力时不会出现变形或螺纹脱开问题；夹板的四个边角预留了沉头安装孔，安装时沉头螺丝完全没入板面，不会出现凸起的卫生死角，清洁时可以直接用抹布擦拭整个板面，无残留积液的缝隙。板面的接口排布遵循操作便利性原则，将大流量、操作频次高的水、排废、回流、酒液接口布置在左侧与中部的易操作区域，将平时较少拆装的氮气、蒸汽接口布置在右侧区域，避免日常操作时干涉。

从安装适配性来看，该夹板的安装孔位间距符合通用的卫生级管路安装规范，可以直接替换同规格的传统多孔安装面板，不需要对原有安装基础做额外改造；所有接口的中心距都预留了足够的接头安装空间，安装快装卡箍或管接头时，相邻接头之间不会出现扳手空间不足的问题，后期维护拆卸单个接头时不需要拆除周边其他管路，大幅降低运维难度。针对酿酒场景的CIP清洗需求，夹板的所有安装孔与接口孔的交接处都做了圆角过渡，没有直角缝隙，清洗液可以完全冲刷到所有接触区域，不会残留物料残渣滋生细菌，完全满足食品生产的卫生审核要求。
