中型电压级配电系统氧化锌避雷器结构

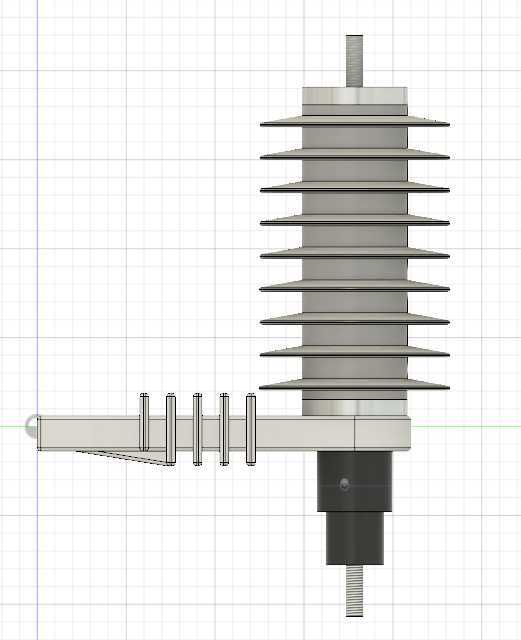

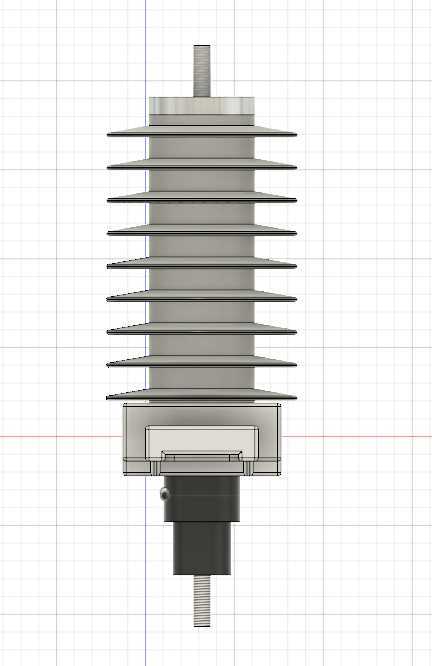

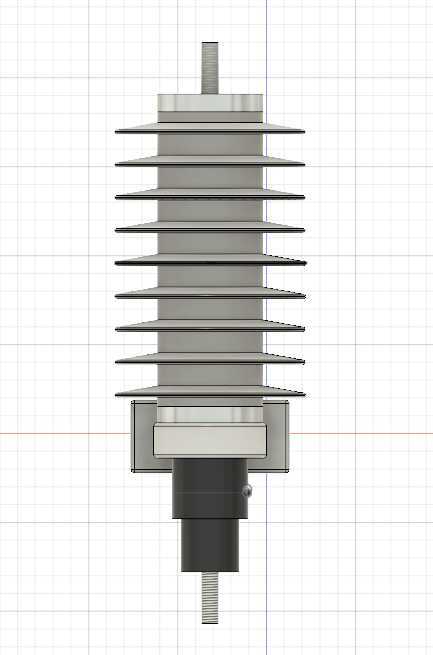

　　从结构设计逻辑来看，上部的多伞裙复合绝缘外套是外绝缘的核心承载部分，伞裙采用大小交替的错落排布结构，这种设计并非单纯为了增加爬电距离，更重要的是在户外降雨、积污工况下，伞裙边缘的滴水结构可以阻断连续的水膜导电通路，即便在中等污秽等级的沿海、工业区户外环境，也能保证足够的湿闪电压，避免外绝缘沿面闪络；外套内部封装的是非线性氧化锌电阻片叠装芯体，电阻片之间通过金属电极均匀接触，外部通过环氧玻璃丝缠绕筒进行机械紧固，保证运输、安装以及长期运行过程中电阻片不会出现错位、接触不良的问题，芯体与外套之间填充的密封硅橡胶可以完全隔绝外界水汽、粉尘侵入，避免电阻片受潮导致的漏电流增大、老化加速问题。在10kV级架空配电线路、户外台架变高压侧、环网柜进出线端这类易受感应雷、操作过电压冲击的场景中，这类带安装支架的复合外套避雷器是核心过电压保护器件，核心作用是在系统出现超过阈值的瞬态过电压时快速导通泄放雷电流或操作冲击电流，将过电压幅值限制在被保护设备的绝缘耐受水平以内，待系统恢复工频电压后快速截断工频续流，避免保护器件自身导通造成系统接地故障，同时避免变压器、断路器、电缆头等设备的绝缘被过电压击穿。

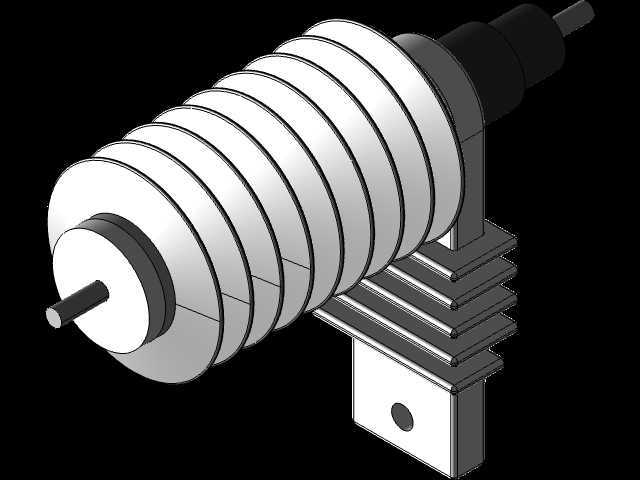

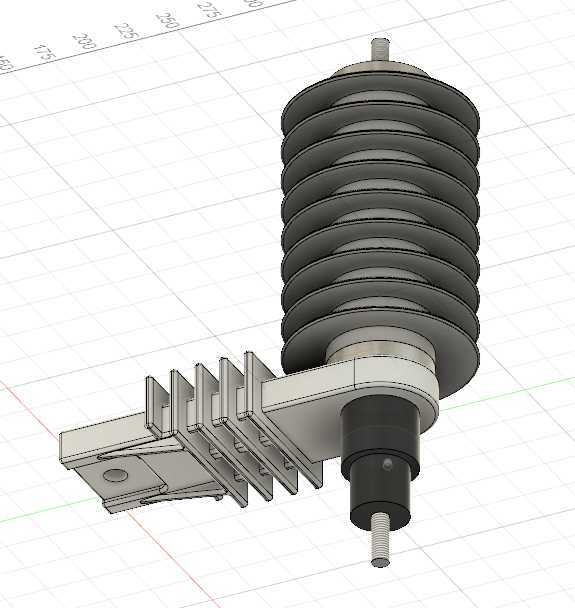

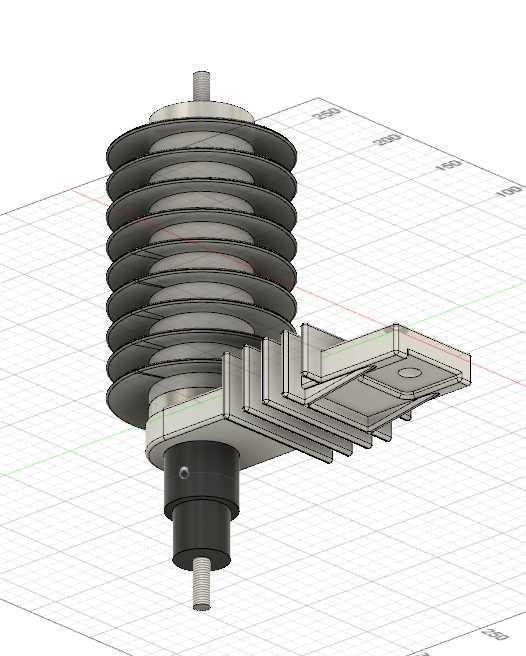

　　下部的安装结构采用L型折弯金属安装支架，支架上冲压有多道平行的加强筋，不要小看这些凸起的筋条，在避雷器承受短路电流电动力、或者大风天气下的导线拉力时，这些加强筋可以将支架的抗弯刚度提升40%以上，避免支架变形导致避雷器倾斜、接线端子受力断裂；支架上的长圆形安装孔可以适配不同安装尺寸的横担、变压器套管安装板，现场安装时不需要重新打孔，调整余量足够适配不同厂家的台架变安装公差。底部的高压接线端采用带螺纹的金属引出螺杆，配套标准的平垫、弹垫以及锁紧螺母，可以直接和高压引下线的接线端子压接固定，顶部的密封端盖采用一体化硫化结构，和外套硅橡胶完全粘合，不存在传统瓷套避雷器的密封胶圈老化渗漏问题。

　　从安装边界来看，这类避雷器的整体安装高度要保证伞裙最低点和下方接地构件的空气间隙不小于120mm，避免工频电压下的空气间隙击穿；安装支架的接地端要和台架变的接地网可靠连接，接地引下线的截面积不小于16平方毫米，保证泄放雷电流时的接地电阻足够低，不会在接地引下线上产生过高的残压反串到低压侧。在做配电系统三维布置时，要注意避雷器和高压熔断器、跌落式开关的相对位置，保证避雷器的引下线长度尽可能短，因为引下线的电感在陡波雷电流作用下会产生附加的残压，引下线每增加1米长度，残压会升高约1.5kV，过短的安全距离反而会让保护失效；同时要预留足够的接线操作空间，方便后期运维人员用绝缘杆进行带电检测、更换作业，不需要大范围停电拆卸周边设备。

　　另外，这类避雷器的伞裙材质采用高温硫化硅橡胶，本身具备良好的耐紫外线、耐老化性能，长期户外暴晒不会出现开裂、粉化问题，相比传统瓷套避雷器重量降低60%以上，安装时不需要重型吊装设备，单人即可完成台架上的安装作业，同时硅橡胶材质的防爆性能更好，即便内部电阻片老化出现击穿故障，也不会像瓷套那样发生爆炸碎裂，避免碎片掉落伤及周边设备和运维人员。在建模过程中，要特别注意伞裙的尺寸公差，每一片伞裙的伸出长度、倾斜角度都要符合实际产品的参数，伞裙之间的间距要保证积污时不会出现桥接，安装支架的折弯圆角、加强筋的凸起高度也要和实际加工工艺匹配，因为钣金支架的折弯半径如果过小，加工时会出现应力集中开裂的问题，建模时预留的折弯R角要和钣金加工的最小折弯半径匹配，避免设计出来的结构无法实际加工生产。接线螺杆的螺纹规格要和标准电力金具匹配，一般采用M10或M12的标准公制螺纹，方便现场配套通用的接线端子，不需要单独定制连接件。
