12V桶形插孔母座电源连接结构

　　在低压直流供电系统的布线与终端接驳环节，这类桶形插孔母座是应用极广的接插部件，常见于小型电源适配器输出端、车载低压取电接口、桌面式电子设备的直流供电输入位，承担着12V直流回路中电源侧与负载侧的电流导通、接插定位、插拔耐久连接的核心作用。不同于普通弹片式接线端子，该母座采用桶形嵌套的接触结构，公头插入后可与母座内部的环形接触壁形成周向贴合的导电面，相比单点接触的接插件，能有效降低接触电阻，减少大电流通过时的局部发热问题，适配12V电压下数安级的持续载流需求，避免长期工作时接触位氧化导致的压降过大、供电不稳问题。

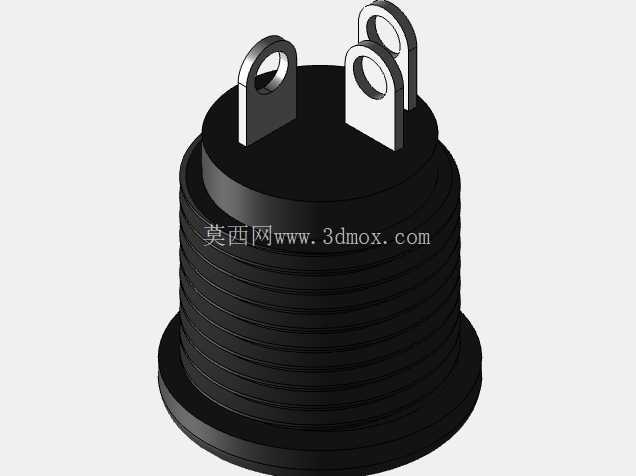

　　从结构设计逻辑来看，该部件整体分为外层绝缘基座、顶部两个固定接线端子、内部桶形接触腔三个核心部分。外层的带环形凸棱的绝缘基座采用硬质绝缘材质加工，外壁的多道环形凸棱并非装饰结构，而是用于嵌入安装面板的预装孔后，通过卡接或者点胶固定时增加摩擦阻力，防止插拔过程中母座整体发生轴向窜动，同时凸棱结构也能在灌封安装时增加与密封胶的接触面积，提升固定后的结构稳定性，基座底部的扩边结构则作为安装限位面，装配时贴合安装面板的背面，控制母座伸出面板的高度，避免安装过深导致公头无法插到位，或是安装过浅导致接插后外露长度过大易受外力磕碰。顶部的两个扁平带孔接线端子采用导电性能优异的金属材质冲压成型，端子上的预制圆孔用于导线的锡焊固定或者螺丝锁付，两个端子平行排布且保持足够的电气间隙，避免焊接后焊锡溢出导致的极间短路问题，端子与内部接触腔的导电部分采用一体式导通结构，减少中间连接节点的电阻损耗。

　　在安装边界的尺寸设计上，该母座的基座外径适配行业通用的12V直流电源插座的标准开孔尺寸，无需针对安装面板重新定制开孔规格，可直接替换同规格的老旧损坏母座，降低设备维护时的改造成本。基座的轴向长度充分考虑了常规设备外壳的壁厚范围，从底部限位面到端子根部的距离预留了足够的接线操作空间，焊接导线后不会因为导线的弯折应力导致端子与基座的结合处出现开裂。内部的桶形接触腔尺寸严格匹配标准12V直流公头的外径公差，插拔力控制在合适区间，既不会因为插拔过松导致设备挪动时公头自行脱落断电，也不会因为插拔过紧导致用户操作费力，或是多次插拔后内部接触弹片出现塑性变形失去弹性。

　　实际应用场景中，这类母座除了常规的桌面电子设备供电，还常被用于小型工控板卡的外接供电接口、LED低压驱动电源的输出端、车载改装设备的取电接口，在这些场景下，母座的绝缘基座需要具备一定的耐温性能，避免长期通过额定电流时内部接触位的热量传导到基座，导致基座软化变形；同时外壁的凸棱结构也能在设备受到振动时，缓冲部分插拔方向的冲击力，避免内部导电连接位出现松脱。设计建模过程中，需要重点把控两个接线端子的相对位置精度，端子的垂直度偏差过大会导致后续自动化焊接时引脚无法对准焊盘，出现虚焊问题；内部接触腔的同轴度也需要严格控制，若腔室与基座不同轴，公头插入后会出现单边接触的情况，长期使用会导致单侧接触位过度磨损，缩短接插件的使用寿命。此外，端子与绝缘基座的结合位需要设计防退结构，避免焊接时外力拉扯端子导致其从基座中脱出，建模时通常会在端子埋入基座的部分设计滚花或者倒刺结构，与绝缘材质形成紧密的嵌合，保证结构连接强度。
