带帕尔帖制冷模块的低温水过滤装置

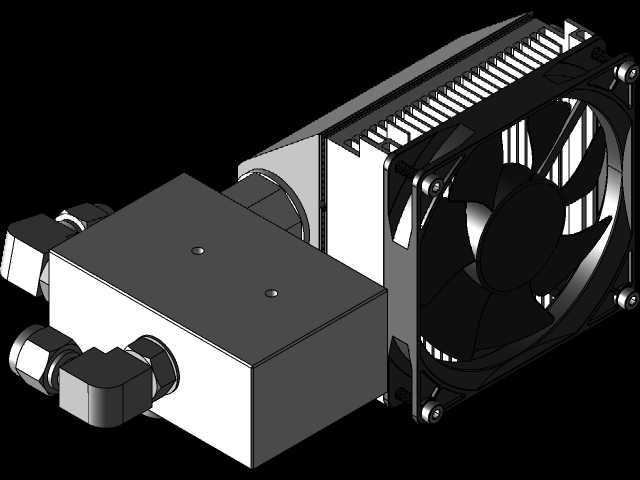

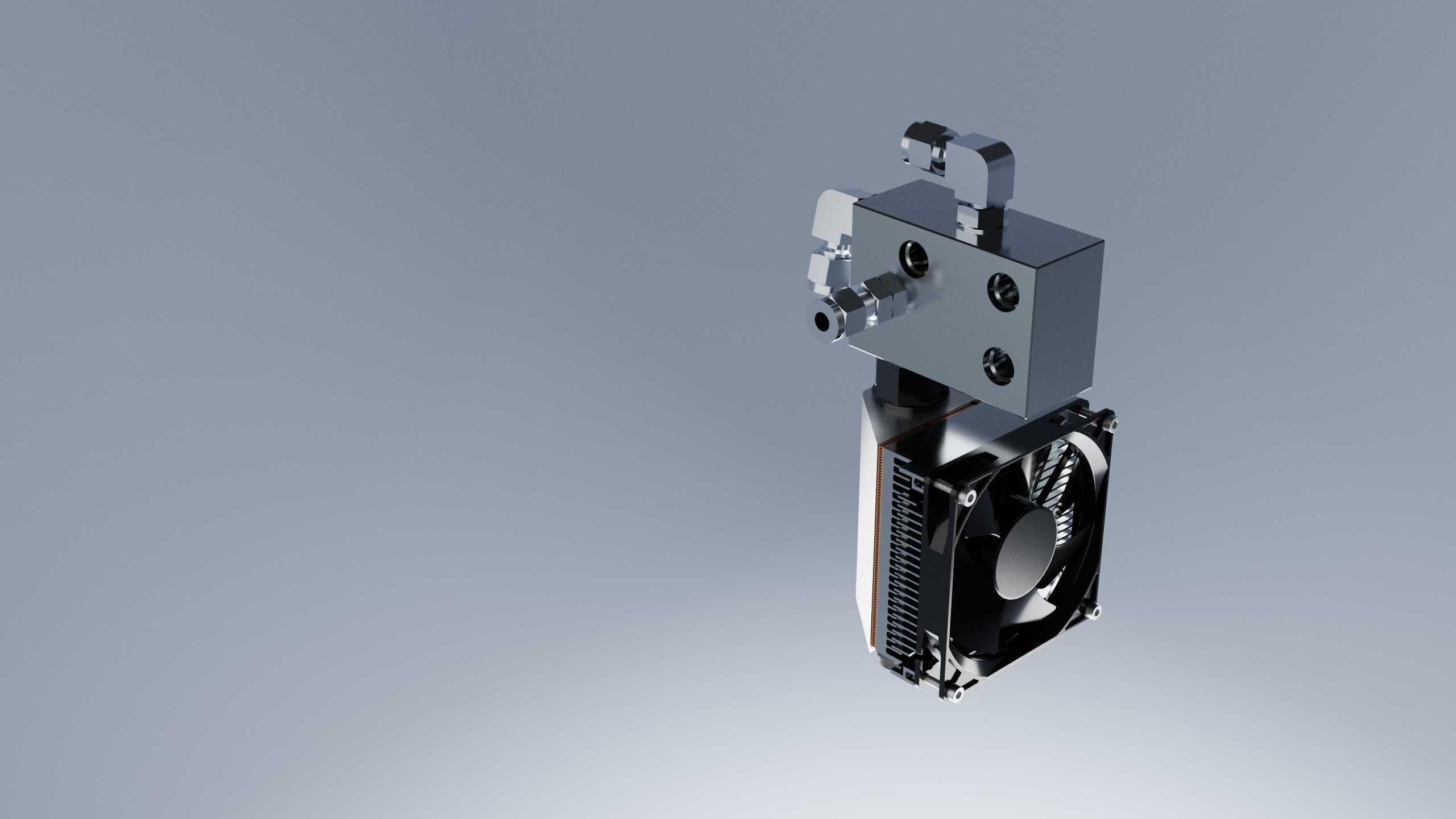

　　在氢能制备、实验室精密温控供水、小型工业冷却循环系统这类对进水温度、洁净度有双重要求的场景里，常规的常温过滤装置往往无法兼顾杂质拦截与流体温度调控的需求，这款集成了热电帕尔帖制冷单元的低温水过滤结构，就是针对这类细分工况做的一体化设计。从结构布局来看，整个装置采用上下分层的模块化排布，上部为流体控制与过滤核心腔体，下部集成轴流散热风扇与鳍片式散热排，这种排布方式充分利用了自然对流的散热路径，不需要额外增设导流风道就能让散热鳍片处的热空气快速被风扇带出，减少整机的流阻损耗。

　　上部的阀块采用一体化铣削加工的流道设计，进出水接口采用侧出式快插结构，接口端面做了密封槽预留，安装时不需要额外加装转接块就能直接对接外径6-8mm的流体管路，阀块表面预留的三个内螺纹安装孔，既可以作为压力检测、温度传感器的拓展接口，也能作为固定点位将整个装置锁附在设备安装板上，安装孔位的中心距做了标准化设计，适配常规的1U-2U机架式设备的安装孔距要求，不需要额外做安装转接板。帕尔帖制冷片夹在流体腔体与下部散热鳍片之间，接触面做了0.02mm的平面度公差控制，装配时填充导热硅脂就能保证冷热端的热传导效率，不会因为接触间隙导致制冷量损耗。

　　装置的分区运行逻辑是设计时的核心考量，整个过滤制冷腔体被分隔为两个独立的流道单元，每个单元对应独立的帕尔帖供电回路，当其中一个流道因为长期低温运行出现结霜堵塞时，可以单独切断该单元的制冷供电，利用流体本身的温度完成化霜流程，另一个单元保持正常的制冷过滤工作状态，不会因为除霜操作中断整个系统的流体供给，这一设计完全匹配氢能制备系统连续运行不能断供的工况要求，避免了常规单腔体制冷过滤器除霜时必须停机、影响前端制氢单元运行的问题。下部的散热风扇采用标准92mm规格的轴流风扇，供电接口为常规的2pin端子，风扇与散热鳍片之间采用卡扣式固定，不需要螺丝锁附，后期维护清理鳍片积灰时可以直接徒手拆下风扇，不需要借助额外工具。

　　散热鳍片采用穿片式铝制结构，鳍片间距1.8mm，既保证了足够的散热面积，也不会因为间距过小容易积灰导致散热效率下降，在常规25℃的环境温度下，散热端可以将帕尔帖热端的温度控制在40℃以内，保证冷端的制冷效率稳定在额定值的85%以上。从安装边界来看，整个装置的最大外轮廓尺寸控制在120mm90mm160mm以内，侧向突出的管路接口长度不超过15mm，安装时只需要预留10mm的侧向管路操作空间即可，背部的安装挂孔可以适配M4的固定螺丝，既可以卧式安装在设备底板上，也可以壁挂式固定在设备侧壁上，适配不同设备的内部空间布局。流道内部的过滤滤芯采用卡入式结构，更换时只需要拆下上部阀块的端盖就能直接抽出滤芯，不需要拆解整个制冷回路，日常维护的操作步骤被压缩到三步以内，不需要专业的制冷维修人员就能完成滤芯更换操作。在实际工况测试中，该装置可以将进水温度从25℃稳定降到5-8℃区间，同时拦截流体中10μm以上的固体颗粒杂质，完全满足小型PEM制氢设备对进水洁净度与温度的要求，也可以适配小型激光设备冷却循环、实验室分析仪器供水这类需要低温洁净流体的场景。
