岩石炉配套烟气过滤装置结构设计

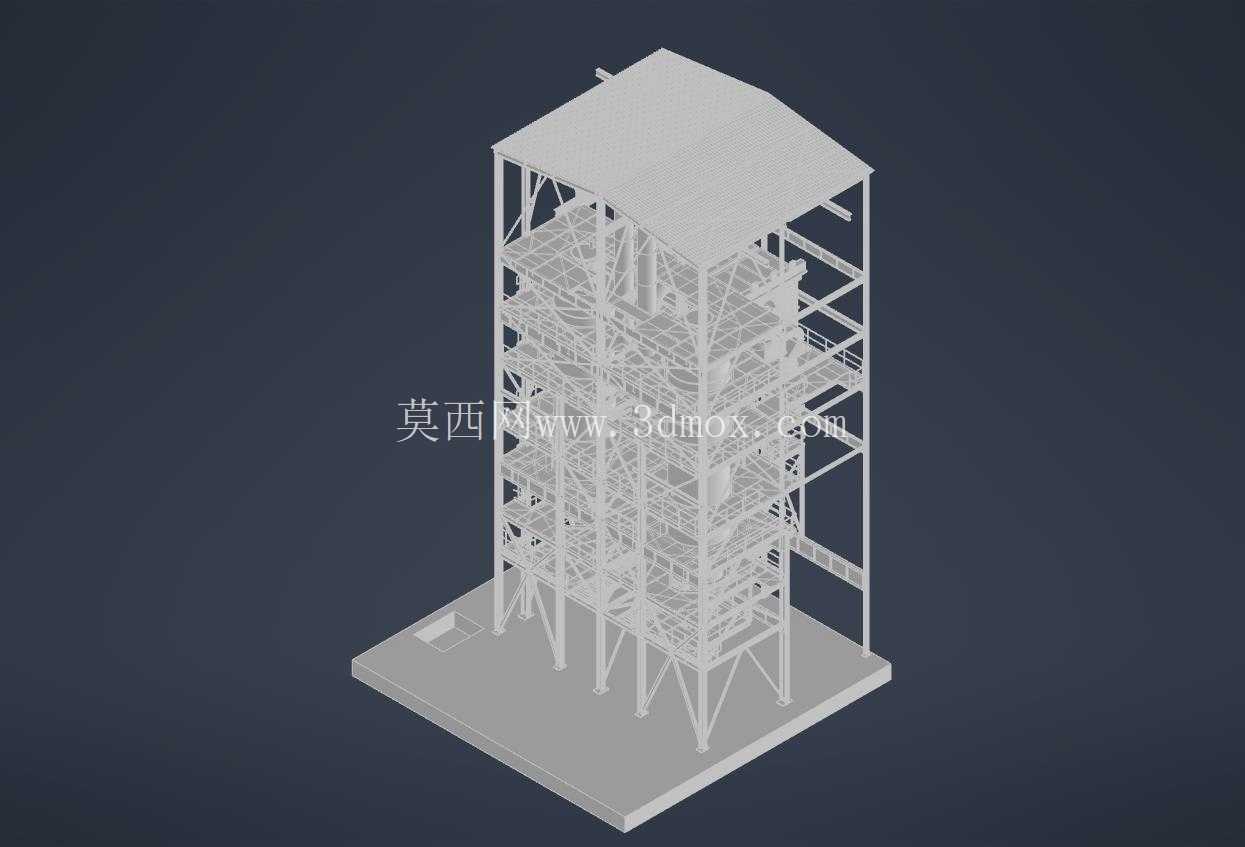

　　从结构设计逻辑来看，整套装置采用分层落地式钢结构框架作为承载主体，框架底部采用整块预埋式安装底板，所有立柱与底板之间采用刚性焊接连接，立柱之间设置多组横向斜向支撑肋，保证整套装置在现场安装后，能够承受上部过滤单元、管道组件的静载荷，同时抵消烟气流动过程中产生的脉冲振动载荷，避免长期运行出现结构形变。框架整体采用多层平台式布局，每一层都预留了设备安装位与检修操作空间，侧面设置了通长的爬梯与防护栏杆，方便运维人员定期进入各层更换过滤耗材、检查密封节点。顶部采用坡式防雨顶盖设计，适配户外露天安装的使用需求，避免雨水渗入设备内部造成过滤元件受潮板结、钢结构件锈蚀。这套配套岩石炉的过滤装置，核心应用场景是中小型岩石煅烧、矿物热处理生产线的炉窑尾气末端处理环节，在实际生产现场，岩石炉在升温煅烧过程中会随烟气带出大量矿物粉尘、未完全燃烧的颗粒物以及部分有害气态组分，若直接排放既无法满足环保管控要求，也会造成车间周边生产区域的粉尘沉降，影响周边设备的运行寿命与现场作业环境，这套过滤装置就是直接对接岩石炉的烟气出口，完成炉窑排放物的前置净化处理。

　　在功能设计上，装置的进气端直接对接岩石炉的排烟出口，烟气进入装置腔体后，首先经过初级沉降段，大颗粒的矿物粉尘在重力作用下落入底部集灰斗，之后气流向上穿过多级过滤单元，将细颗粒粉尘、附着的有害组分拦截在过滤介质表面，净化后的气流从顶部排气端排出。设计过程中充分考虑了岩石炉的运行工况波动，整套装置的烟气通流截面按照岩石炉最大排烟量的1.2倍预留余量，避免炉窑满负荷运行时出现排烟阻力过大、炉内正压喷火的安全隐患。

　　安装边界方面，整套装置的底部安装底板需要与现场的混凝土基础做预埋螺栓固定，基础水平度误差需要控制在千分之二以内，避免框架安装后出现倾斜导致各层平台受力不均；进气口的对接法兰需要与岩石炉排烟口保持同轴度误差不超过3mm，法兰之间采用耐高温密封垫片做密封处理，防止高温烟气泄漏。框架各层平台的载荷按照每平方米200kg的运维载荷设计，能够满足2-3名运维人员同时携带工具开展检修作业的需求。在结构细节处理上，所有钢结构的焊接节点都做了圆角过渡处理，避免应力集中造成焊缝开裂，框架表面做耐高温防腐涂装，能够长期耐受岩石炉排烟的高温辐射与含尘气流的冲刷。

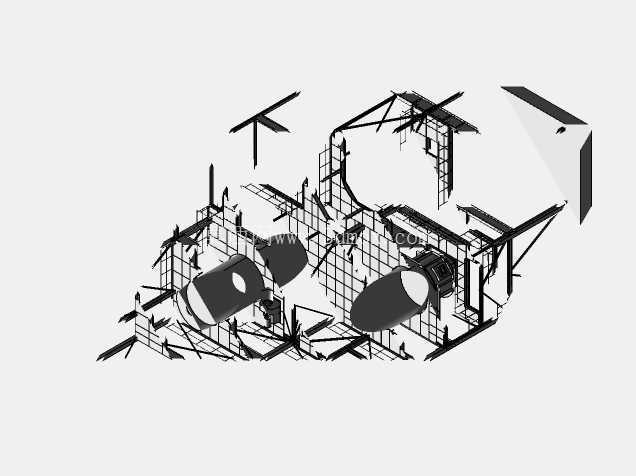

　　过滤单元的安装位采用滑轨式抽拉结构，更换过滤元件时不需要拆解整体框架，只需要打开对应层的检修门即可抽出过滤组件，大幅缩短日常运维的停机时间。底部集灰斗设置了卸灰口，配套快开式卸灰阀，沉降收集的大颗粒粉尘可以定期排出，不需要进入装置内部清理。整套装置的结构设计完全围绕岩石炉的现场实际使用需求展开，没有冗余的结构设计，所有部件的尺寸都匹配常规工业炉窑配套的安装接口标准，既可以直接配套新建岩石炉的环保系统安装，也可以作为在役岩石炉的环保改造组件直接对接原有排烟系统，不需要对炉体本身做大规模改动。在建模过程中，所有钢结构的型材规格、连接节点的尺寸都按照实际工程施工的标准做了还原，每一层平台的格栅板、防护栏杆的高度、爬梯的踏步间距都符合工业设备安全设计规范，能够直接作为现场施工安装的结构参考，也可以用于环保设备方案展示、安装施工交底的可视化载体。
