皮带传动离心式工业通风机结构设计

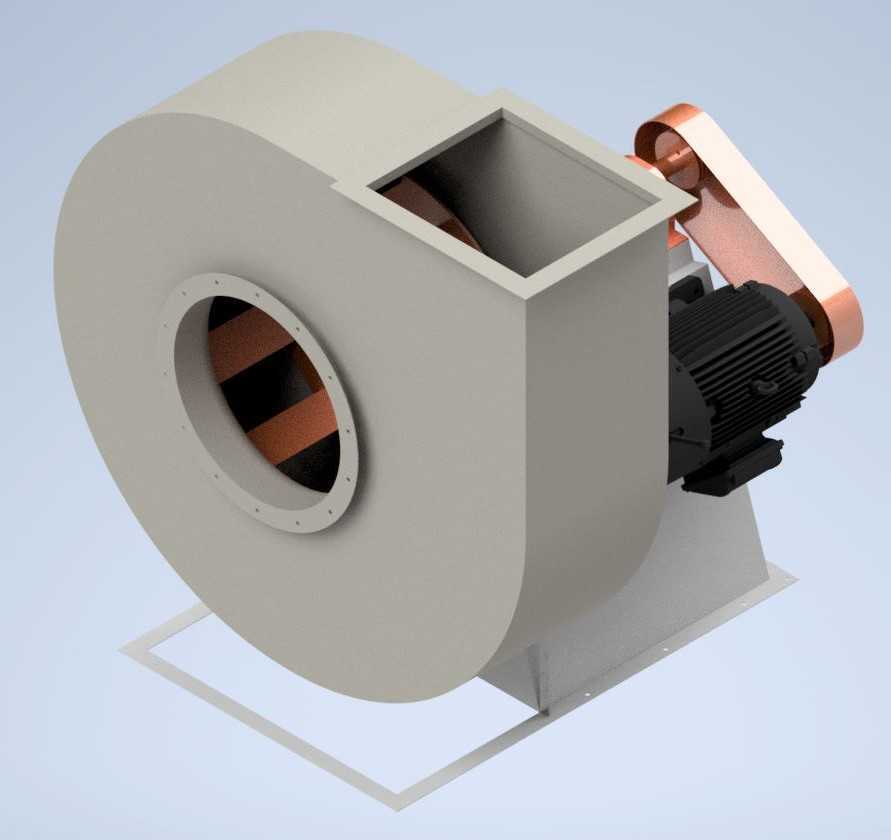

　　这款皮带传动离心通风设备，主要面向工业厂房通风换气、生产工序排尘排烟、暖通系统送风增压等场景设计，在车间环境治理、工艺气流输送、设备散热配套等工况中承担核心气流输送功能。区别于直联式风机结构，该设备采用皮带轮传动布局，电机与风轮主轴分离布置，可通过更换不同直径皮带轮灵活调整风轮转速，匹配不同风压风量的工况需求，同时这种布局能避免高温气流直接接触电机绕组，在输送温度偏高的气体时，可有效延长电机的连续运行寿命。

　　从结构设计逻辑来看，蜗壳部分采用多段圆弧拟合的流道型线，进风口设置收敛式集风结构，能减少气流进入风轮时的紊流损失，提升风机运行的气动效率；风轮采用前向多翼式叶片布局，在相同转速下可获得更高的风压输出，适配需要克服较长管道阻力的送风场景。设备的安装底座采用一体化焊接钢结构，电机安装位设置了可调节的张紧滑轨，日常维护时只需松开固定螺栓即可调整皮带张紧度，无需拆解主体结构，大幅降低现场运维的操作难度。安装边界方面，设备的进风口为方形法兰接口，可直接对接方形通风管道或加装防护网，出风口方向可根据现场安装需求调整蜗壳角度，适配不同走向的管路布局；底座的安装孔位采用长圆孔设计，允许现场安装时存在一定的位置偏差，降低基础施工的精度要求。

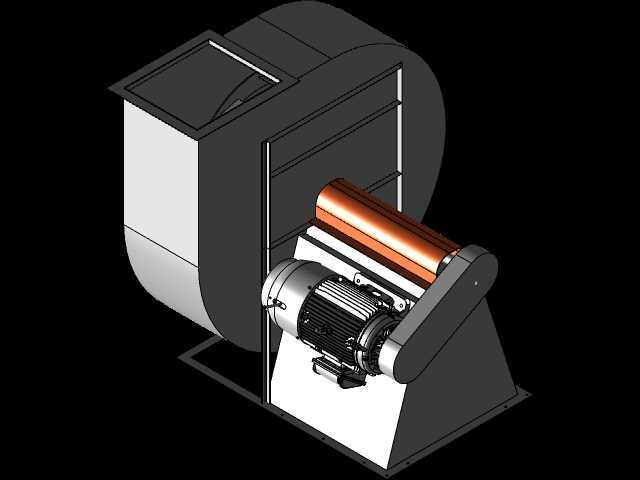

　　传动部分的皮带轮外侧设置了半包围式安全防护罩，避免运行过程中异物卷入传动部位，符合工业设备的安全防护规范；电机采用标准卧式安装结构，可根据使用场景选配不同防护等级的电机型号，适配户外、多尘、潮湿等不同安装环境。在结构细节处理上，蜗壳板材采用折弯拼接工艺，接缝处设置密封压边结构，减少运行过程中的气流泄漏损失；风轮与主轴的连接采用键传动加锁紧螺母的固定方式，可承受长期高速旋转的交变载荷，避免运行过程中出现风轮松动移位的问题。主轴的轴承座采用独立安装结构，轴承选用密封式深沟球轴承，可承受径向与轴向的复合载荷，同时自带密封结构能阻挡粉尘进入轴承内部，延长轴承的润滑维护周期。

　　这类风机在实际选型应用中，常配套在除尘系统的前端作为动力源，或者在涂装车间的排风系统中输送含有漆雾的气体，皮带传动的结构也让电机可以远离气流中的腐蚀性介质，减少介质对电机的腐蚀损伤。设计过程中对整体重心做了优化，将电机与风轮的重心尽量落在底座的中心区域，减少设备运行时的振动传递，配套安装时只需在底座下方加装常规减震垫即可满足运行振动要求，无需额外做复杂的减震基础。设备的检修口设置在蜗壳侧面，日常清理风轮积尘、检查叶片磨损情况时，无需拆卸整个管路连接，只需打开检修盖板即可完成操作，适配多尘工况下的定期维护需求。
