方形外框轴流散热风机结构设计

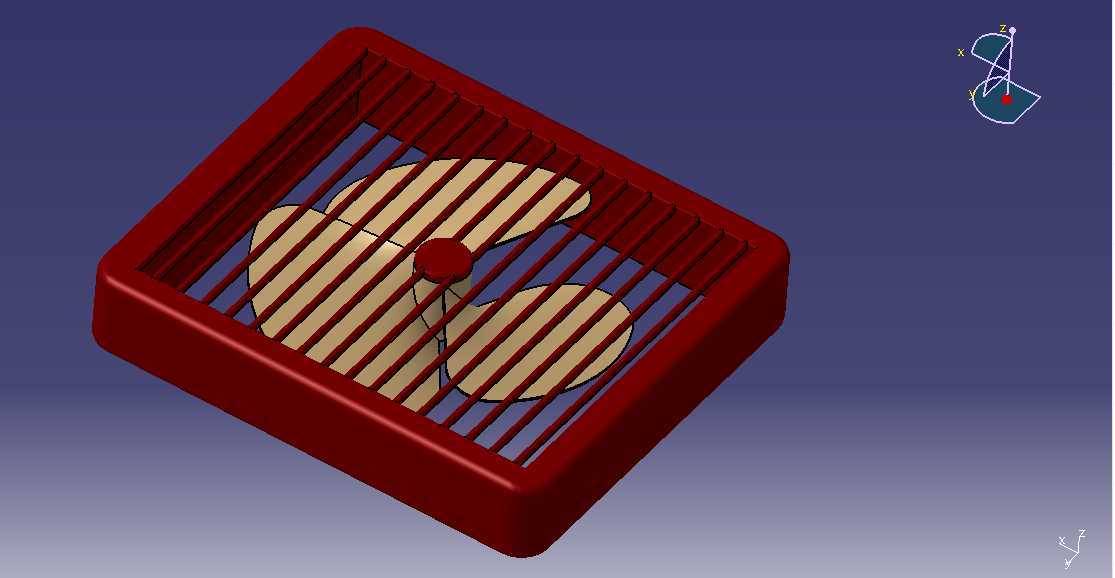

　　这款方形结构的轴流散热组件，是工业电控柜、小型电源设备、嵌入式工控主机散热场景里的常用风冷部件，日常选型中经常会碰到安装空间受限、通风路径需要匹配设备开孔的情况，这个结构的设计刚好适配多数嵌入式安装的边界要求。先从安装边界说起，整体采用正方形外框结构，四个边角做了小圆角过渡，避免安装时边角应力集中，也能防止装配过程中划伤操作人员，外框的厚度刚好匹配常规1.5-2mm厚度的设备钣金开孔，安装时不需要额外做加厚衬板，直接通过外框周边的预留安装孔就能用自攻螺丝或者卡扣固定在设备侧壁，外框的外沿尺寸和行业通用的120mm规格散热风机安装孔位完全兼容，替换现有设备上的老旧风机时不需要重新打孔，能直接适配原有安装位，减少设备改造的工作量。

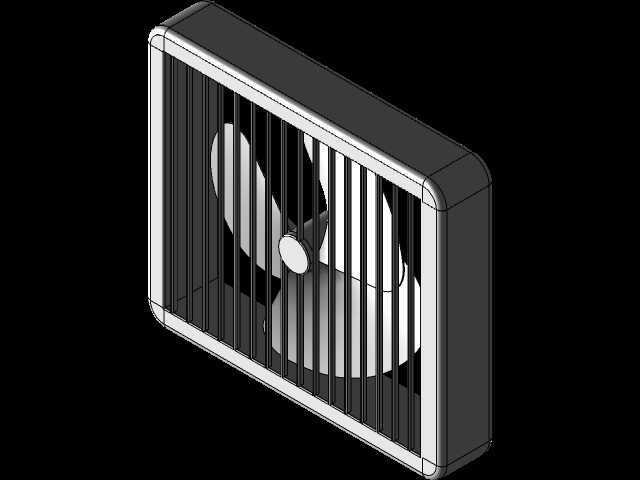

　　外框内侧一体成型了竖向的防护格栅，格栅的条筋宽度和间隙经过反复校核，间隙控制在8mm以内，既不会因为格栅过密阻挡进风效率，也能防止设备运维时手指意外触碰转动的风叶造成机械伤害，格栅条筋的厚度做了1.2mm的加厚处理，长期在设备振动环境下使用不会出现条筋断裂、变形的情况，避免格栅变形后蹭到风叶产生异响或者卡滞。风叶部分采用三叶式轴流结构，叶片的曲面弧度是按照低转速大风量的需求设计的，叶根位置和中心轴座做了圆弧过渡，减少风叶转动时的应力集中，中心轴座的内孔尺寸适配常规3mm直径的电机输出轴，轴座侧面预留了紧定螺丝的安装位，装配时可以直接锁紧在电机轴上，不需要额外做轴套转接，风叶的转动直径和外框内壁的间隙控制在3mm，既不会因为间隙太小导致装配公差累积出现擦框，也不会因为间隙过大造成边缘漏风影响送风效率。

　　实际使用场景里，这类风机大多安装在设备的排风侧，把设备内部功率元件产生的热量通过强制对流排到设备外部，设计时特意把风叶的重心做了动平衡校正，转动时的偏心量控制在0.1g以内，长期24小时连续运行也不会产生明显的振动和噪音，不会因为风机振动传导到设备壳体上产生共振异响。外框的后侧预留了电机的安装位，电机固定座和外框是一体结构，不需要额外做电机支架，装配时直接把圆形的风机电机卡入固定座，通过两个侧方的锁紧螺丝就能固定，装配工序非常简单，适合批量生产时的快速组装。

　　从通风路径的设计来看，外框的进风侧做了微小的倒角导流，气流进入格栅时不会因为直角边产生紊流噪音，风叶转动时产生的气流可以顺着格栅的竖向条筋方向直吹出去，送风距离可以达到1.5米左右，完全满足小型密闭设备内部的空气循环需求。另外这个结构的外框边角没有多余的突出结构，多台风机并排安装时可以紧密贴合排列，不会出现安装干涉，适合在多组功率模块并排布置的设备里集中散热使用。设计过程中也考虑了不同使用环境的适配性，整体结构没有复杂的曲面倒扣，不管是采用注塑工艺生产塑料材质的民用版本，还是采用钣金冲压加焊接的工艺生产金属材质的工业耐高温版本，都能顺利脱模或者焊接加工，不需要复杂的工装夹具，生产制造成本可控。风叶的叶片角度做了可调整的冗余设计，如果需要适配更高风压的场景，只需要调整叶片的安装角度，不需要重新开模制作风叶，就能调整风量和风压参数，覆盖更多不同的散热需求场景。
