适用于CAE分析的桁架式输电通讯塔线框模型

　　在电力传输、无线通讯基站的前期结构仿真工作中，这类简化线框结构的塔架模型是结构力学分析环节的核心基础载体，区别于用于生产加工的全细节实体模型，这类一维线框模型完全围绕CAE仿真需求搭建，能够在保证结构力学传递路径还原度的前提下，大幅降低仿真计算的网格划分难度与运算资源消耗，是塔架类结构前期方案验证阶段必不可少的建模成果。从实际工程应用场景来看，这类塔架结构广泛部署在城郊、山地、平原等各类开阔区域，承担高压输电线路架设、无线通讯信号收发天线挂载的核心功能，常年需要承受自重荷载、风荷载、覆冰荷载以及极端天气下的侧向冲击荷载，因此在方案设计阶段，必须通过线框模型完成多工况下的力学仿真验证，才能推进后续的详细结构设计。

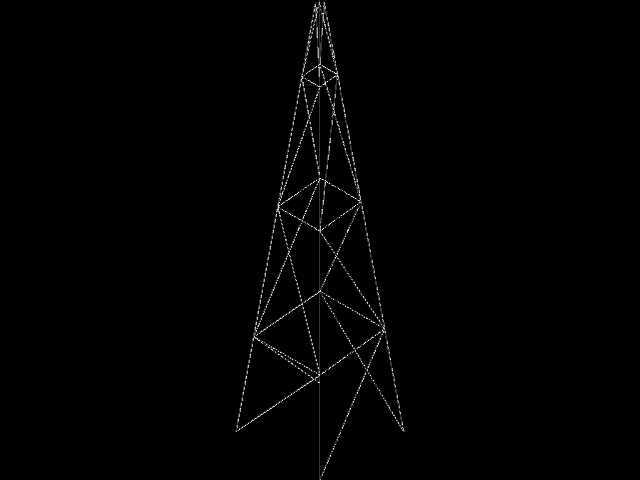

　　从模型的设计思路来看，整个塔架采用经典的四棱锥渐变桁架结构，底部四个支脚向外展开形成稳定的支撑边界，从下往上塔架的横截面尺寸逐步收窄，整体呈现上小下大的锥形轮廓，这种结构形式能够在降低上部结构风阻的同时，最大化底部支撑的稳定性，匹配塔架实际受力时底部弯矩最大、上部荷载较小的力学分布特性。模型完全还原了实际塔架的杆件连接逻辑，主弦杆沿塔架四个棱边连续布置，承担主要的轴向压拉荷载，斜腹杆与横腹杆按照固定节间间距交叉布置，将各个节段的主弦杆连接成整体桁架结构，有效传递节间剪力，避免主弦杆出现长细比过大导致的失稳问题。

　　在安装边界的设计上，模型底部四个支脚的端点位置完全匹配实际塔架的基础安装点位，仿真时可以直接在对应点位施加固定约束，还原塔架与混凝土基础的连接状态，不需要额外调整安装坐标。从结构特性来看，这类一维线框模型将每一根杆件简化为线单元，赋予对应型材的截面参数与材料属性后，就可以快速完成不同工况下的内力计算、变形验算、模态分析以及屈曲稳定性分析，相比实体单元模型，计算效率可以提升数倍，非常适合方案阶段多参数迭代的仿真需求，比如调整腹杆布置间距、更换主弦杆截面规格、改变塔架整体锥度等参数时，只需要调整线框模型的对应节点坐标与单元属性，就可以快速得到仿真结果，大幅缩短方案验证的周期。

　　在实际建模过程中，这类线框模型的节点坐标完全匹配实际塔架的外形尺寸，从底部支撑点到顶部天线挂载平台的高度比例、各个节段的横截面尺寸比例都严格按照工程实际的比例搭建，不会出现结构比例失真导致的仿真结果偏差，同时所有杆件的连接节点都做了共节点处理，避免仿真时出现节点自由度耦合错误，保证力学传递路径与实际结构完全一致。对于结构设计从业者来说，这类模型可以直接作为塔架方案仿真的基础模型，根据具体项目的荷载要求调整杆件参数后即可完成仿真计算；对于三维建模从业者来说，也可以在这个线框模型的基础上，为每根线单元赋予对应的型材截面，生成实体结构模型，用于后续的工程出图或者施工模拟。需要明确的是，这类线框模型不包含节点板、螺栓连接、爬梯、附属平台等细部结构，因为在前期整体结构的CAE分析中，这些细部结构对整体力学性能的影响极小，纳入模型反而会增加不必要的计算量，只有在完成整体方案验证，进入详细设计阶段后，才需要在对应节点位置补充细部结构模型，完成节点强度的验算。
