EBYTE出品E73系列低功耗蓝牙无线通信模块

　　在工业无线数据采集、消费类智能硬件、小型物联网终端的开发过程中，板载蓝牙通信模块的选型与结构适配，往往是整机结构设计阶段需要反复核对的环节，这款来自EBYTE的E73系列BLE模块，就是针对小体积、低功耗无线传输需求设计的表贴式通信组件，在做整机三维布局时，需要优先确认模块的安装边界与周边器件的避让距离，避免金属结构件遮挡射频路径影响通信性能。从实际应用场景来看，这类模块常被集成在智能传感器节点、可穿戴设备、工业手持终端、智能家居控制模组当中，承担短距离低功耗的数据透传功能，相比传统的有线数据采集方案，搭载该模块的设备不需要布设通信线缆，能够大幅降低现场部署的布线成本，尤其适合旋转部件、移动设备、分散式采集点的数据传输场景，比如工业设备的温湿度振动数据无线回传、智能门锁的蓝牙开锁控制、消费电子的设备配对通信，都能见到同类型BLE模块的应用。

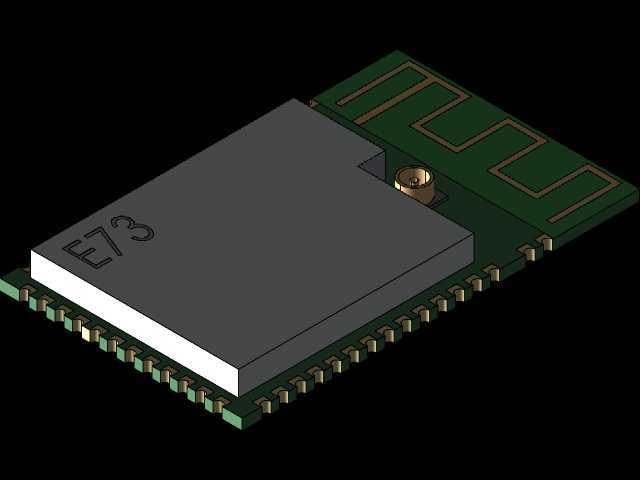

　　从功能特性上看，该模块采用板载PCB走线天线加IPEX外接天线座的组合设计，在结构设计时可以根据整机外壳的材质选择天线方案：如果整机外壳为塑料等非屏蔽材质，可以直接使用板载PCB天线，不需要额外预留天线安装空间；如果整机外壳为金属材质，或者模块安装位置被金属结构件包围，则可以通过IPEX座连接外接天线，将天线延伸到无金属遮挡的区域，保证射频信号的收发性能。模块采用表贴封装设计，底部排布半孔焊盘，在做PCB布局时需要注意焊盘的尺寸匹配，同时在模块下方尽量避免布置高频信号线，防止信号串扰影响蓝牙通信的稳定性。

　　从设计思路来看，这款模块采用了核心射频芯片加外围匹配电路的一体化集成设计，将晶振、射频匹配网络、天线电路都集成在一块小型PCB基板上，用户在做整机设计时不需要额外调试射频电路，只需要按照引脚定义连接电源、串口通信线即可快速实现蓝牙通信功能，能够大幅缩短产品的开发周期，降低射频部分的设计门槛。在外形尺寸与安装边界方面，该模块为矩形薄型结构，整体厚度较薄，适合对安装空间有严格限制的紧凑型设备设计，在三维建模时需要注意模块顶部的IPEX天线座的凸起高度，在整机结构设计时预留足够的装配空间，避免外壳或者其他结构件压到天线座造成损坏；模块两侧的半孔焊盘在焊接时会形成焊点，在做器件间距校核时，需要在模块两侧预留至少1mm的焊接操作空间，避免和周边的贴片电容、电阻等器件距离过近造成焊接连锡问题。

　　另外在结构堆叠设计时，要注意模块的天线区域下方不要铺铜，也不要放置金属材质的结构件或者屏蔽罩，否则会改变天线的谐振频率，导致通信距离下降、信号不稳定的问题，如果必须在模块附近布置金属结构，需要通过实际测试调整金属件的位置，保证天线的辐射方向图不受明显影响。对于结构设计工程师来说，在做整机三维布局时，准确还原该模块的外形尺寸、焊盘位置、天线座凸起高度，能够提前发现装配干涉问题，减少后期打样的修改次数；对于硬件选型工程师来说，该模块的一体化设计降低了射频设计难度，小体积的特性也适配更多紧凑型设备的设计需求，在做方案选型时可以根据实际的通信距离需求、安装空间限制，确认该模块是否适配项目的使用场景。在实际装配过程中，该模块采用标准的表贴焊接工艺，可以和其他PCB元器件一起过回流焊，不需要额外的手工焊接工序，适合批量生产的产品使用，在设计焊盘封装时，要严格按照模块的规格书尺寸绘制焊盘，保证焊接的可靠性，避免出现虚焊、偏移等焊接缺陷。
