太阳能电池板安装用Z型折弯固定支架

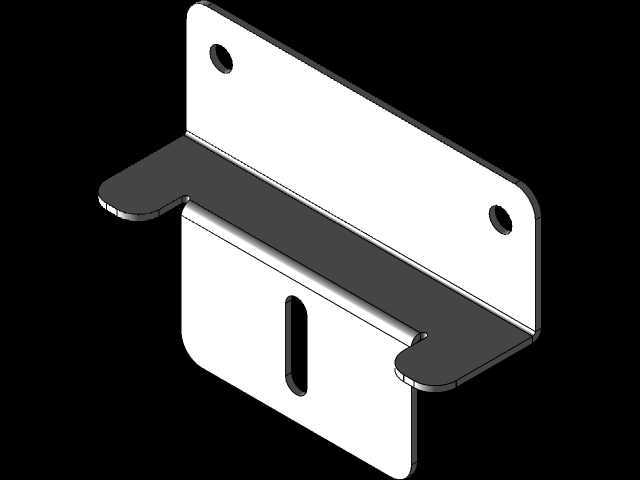

　　这款Z型折弯支架主要面向离网光伏系统、小型分布式太阳能发电场景的组件安装需求，日常作业中常用来将太阳能电池板固定在房车车顶、户外机柜侧壁、小型离网电站支架框架等安装基面，解决薄板类光伏组件与安装基面之间的间隙适配、固定点位受力传导的实际问题。从结构形态来看，支架采用单块钣金一体折弯成型，没有额外的焊接拼接结构，整体呈三段式Z形布局：贴墙安装段为平直钣金面，开设两个圆形通孔用于穿装固定螺栓，可直接通过自攻螺丝或者机螺栓固定在硬质安装基面上；中间的水平折弯段形成托举支撑面，刚好承托太阳能电池板的边框下沿，抵消组件自身重量带来的下坠应力；外侧的压合段开设长条形腰型孔，用来穿装压块固定螺栓，腰型孔的设计预留了足够的位置调整余量，可适配不同边框厚度的光伏组件，也能抵消安装基面的少量尺寸误差，避免现场打孔对位时出现孔位偏差无法安装的问题。

　　设计阶段优先考虑了钣金加工的工艺可行性，所有折弯处都预留了合理的折弯内R角，避免折弯过程中出现板材开裂或者应力集中的问题，板材边缘做了钝边处理，没有尖锐毛刺，安装作业时不会划伤操作人员或者光伏组件的线缆绝缘层。从安装边界来看，贴墙段的两个安装孔孔距适配常规的户外安装点位间距，不需要在安装基面上额外打密集孔位，降低现场施工的工作量；中间托举段的伸出长度刚好留出光伏组件边框与安装基面之间的通风间隙，避免组件背面直接贴死在基面影响散热，间接提升光伏组件的发电效率；外侧压合段的腰型孔长度覆盖了常规小型光伏组件的边框厚度范围，从20mm到35mm厚度的边框都可以通过调整压块位置实现可靠固定。

　　实际使用过程中，这类Z型支架通常是四个为一组配套使用，分别固定在光伏组件边框的四个角位置，每个支架同时承担垂直方向的承重和水平方向的抗风载荷，折弯处的结构强度经过受力校核，能够承受户外常规风力环境下的拉扯力，不会出现折弯变形导致组件脱落的问题。不同于市面上常见的角码类固定件，这款Z型支架的一体折弯结构没有拼接松动的隐患，安装时只需要先将支架固定在基面上，再把光伏组件放置在托举段上，最后通过腰型孔穿装螺栓压紧组件边框即可，不需要复杂的组装工序，单人即可完成小型光伏组件的安装作业。

　　结构设计上没有多余的冗余结构，板材厚度选用兼顾强度和轻量化的规格，既不会因为板材过薄导致受力变形，也不会因为用料过多造成不必要的成本浪费，所有开孔的位置都避开了折弯应力集中区域，长期户外使用不会出现孔位开裂的问题。针对户外使用的场景，支架的结构形态没有积水死角，雨水可以顺着折弯面自然流下，不会在支架表面积水造成长期锈蚀，配合对应的表面处理工艺可以适应户外日晒雨淋的使用环境。在配套选型时，需要注意根据光伏组件的重量选择对应数量的支架，单块重量超过10kg的组件可以适当增加支架的布置数量，分散每个固定点的受力，提升整体安装结构的可靠性；安装时贴墙段的固定螺栓需要根据基面材质选择对应的规格，木质基面选用自攻螺丝，金属基面选用机螺栓配螺母固定，混凝土基面则需要搭配膨胀螺栓使用，确保支架与基面的连接强度足够。
