便携式手动同轴端子压接钳结构设计

　　这款手动压接工具主要面向弱电施工、射频线缆装配场景，针对BNC、MCX等常见同轴连接器的端子压接工序设计，相比传统棘轮式压接钳，其采用的多工位转盘式压接头结构，可在不更换压接模头的前提下适配多种规格的同轴端子压接需求，减少现场施工时的配件携带量与模头更换耗时。从结构设计逻辑来看，整体采用杠杆式施力结构，上下钳臂通过尾部销轴铰接，握持区域做了贴合手掌弧度的轮廓处理，压接作业时操作者单手握持即可完成施力，无需借助额外辅助工具。

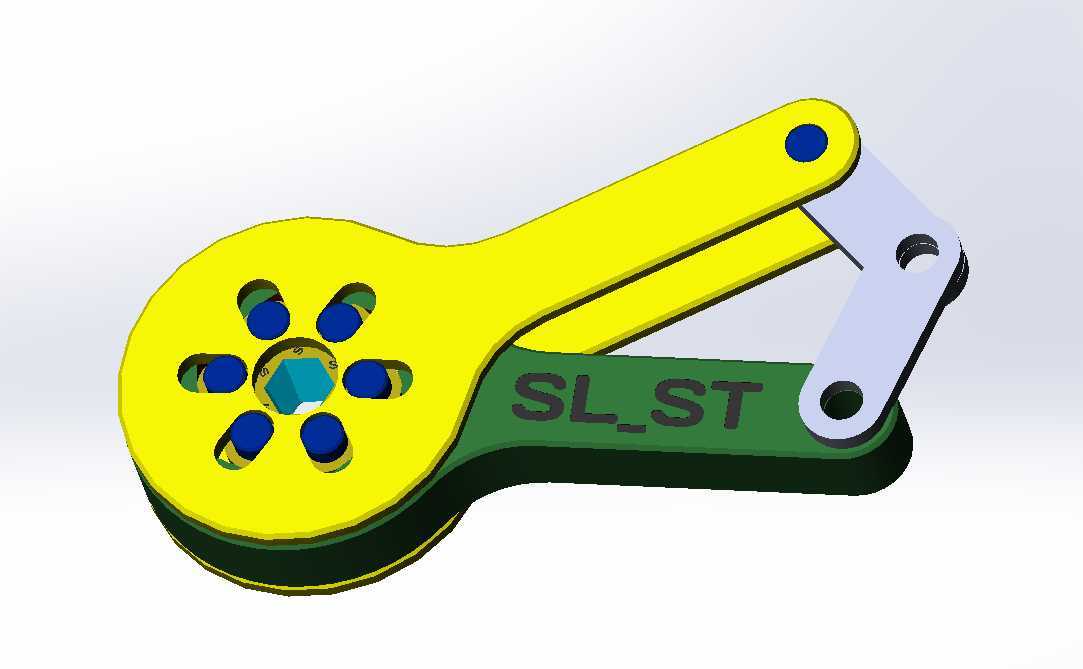

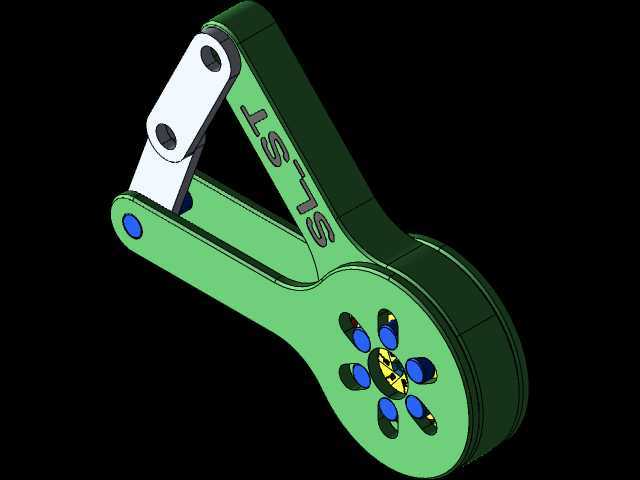

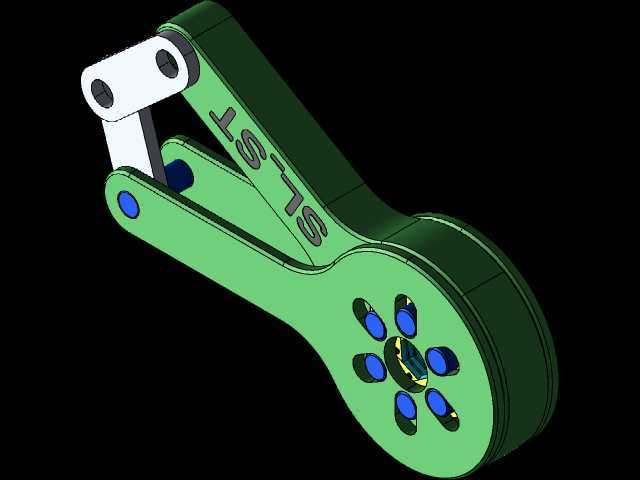

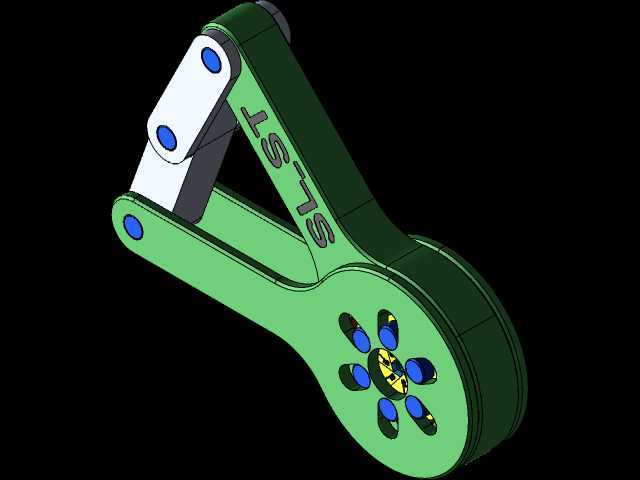

　　压接端的转盘结构内置六组不同尺寸的压接型腔，每个型腔对应一种规格同轴端子的压接尺寸，型腔边缘做了R0.3的圆角过渡，避免压接过程中割伤线缆屏蔽层与绝缘外皮，转盘中心设置定位锁紧结构，转动转盘切换型腔时，到位后会自动卡入定位槽，防止压接过程中型腔偏移导致端子压接变形。钳身主体采用分层叠装结构，绿色基座层为受力承载层，选用高强度铝合金材质加工，在保证结构强度的前提下控制整体重量，黄色转盘层为模头安装层，与基座层通过中心转轴连接，转动阻尼经过调校，单指即可拨动转盘切换工位，同时不会因为日常携带的晃动自行移位。上钳臂的压接触头采用淬火钢材质，表面硬度达到HRC45-50，长期压接作业不会出现凹陷、变形问题，触头与钳臂采用可拆卸式连接，磨损后可单独更换，降低工具的后期维护成本。从安装边界与外形尺寸来看，工具整体收拢状态下长度控制在180mm以内，最大宽度65mm，厚度22mm，可放入常规电工工具包的侧袋中携带，完全展开时钳臂张开角度为35度，对应操作者手掌的自然握持张开幅度，长时间作业不易产生手部疲劳。

　　压接作业时，将剥好屏蔽层与绝缘层的同轴线缆插入对应端子后，放入匹配的转盘型腔内，捏合上下钳臂，上触头会垂直向下施压，将端子的压接环均匀挤压变形，抱紧线缆的屏蔽层与芯线绝缘层，压接到位后钳臂会自动触发行程限位，避免过度施压导致端子被压裂或者线缆芯线被压断。相比市面上常见的固定模头压接钳，这款结构的压接钳在处理多规格同轴端子作业时，无需携带多套模头，也不需要反复拆装更换模头，转动转盘即可快速切换工位，尤其适合安防监控布线、通信基站维护、广电系统线缆抢修这类需要现场处理多种规格同轴接头的作业场景。

　　结构设计上充分考虑了现场作业的复杂工况，所有铰接位置都加装了耐磨衬套，在粉尘、轻微潮湿的环境下依然能保持顺畅的转动手感，不会出现卡滞问题，钳身表面做了硬质阳极氧化处理，日常磕碰、摩擦不会轻易掉漆或者产生锈蚀，延长工具的野外使用寿命。转盘上的每个型腔旁都做了清晰的规格标识，即使在光线不足的作业环境下，也能快速识别对应型腔的适配端子规格，减少选错型腔导致的端子报废问题。钳臂的握持区域没有做额外的包胶处理，而是在金属表面加工了细密的防滑滚花，既避免了包胶材质在低温环境下变硬开裂的问题，也能在手部沾有少量油污时保持足够的握持摩擦力，防止施力过程中工具打滑。压接过程的施力行程经过优化，从钳臂初始张开状态到压接到位，整个行程的捏合力变化平缓，不会出现突然的力值跃升，普通操作者无需很大的握力即可完成标准压接，压接完成后钳臂内置的复位弹片会自动将上下钳臂弹开，方便取出压接好的线缆接头，提升连续作业的效率。
