翻盖式金属多孔真空成型工装结构

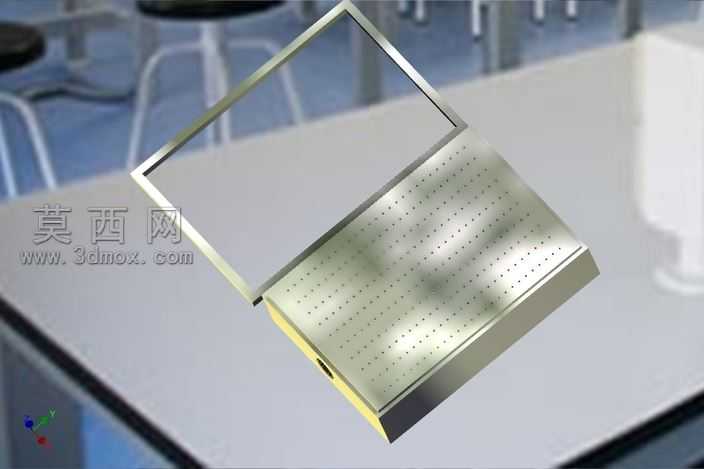

本作品为真空成型工艺配套的工装结构三维建模成果，建模阶段依托三维设计软件完成全参数化构建，首先对工装的整体尺寸进行精准标定，确定底座与翻盖的开合角度、配合间隙等核心参数，翻盖部分采用薄型金属边框设计，通过铰链结构与底座实现可翻转连接，建模过程中对铰链的转动配合位做了公差预留，确保开合动作顺畅无卡滞。底座主体为带密集微孔的金属面板结构，建模时采用阵列特征完成所有微孔的排布，严格控制孔位间距与孔径一致性，保证真空吸附时的气流均匀性，底座侧边预留真空接口位，内部做了隐式的气流通道结构设计，避免外部管路干涉工装的正常使用。材质渲染阶段，整体赋予拉丝不锈钢材质，调整金属材质的反射率、粗糙度参数，还原真实金属工装的哑光金属质感，对微孔边缘做了细微的倒角处理，避免渲染时出现锐利的黑边瑕疵，翻盖的透明视窗部分采用高透亚克力材质，设置合适的折射率与透光率，模拟真实透明板材的视觉效果，同时在视窗与金属边框的配合处添加了密封胶条的结构细节，提升模型的真实度。设计思路上围绕真空成型的实际使用需求展开，翻盖结构可方便待加工片材的取放与定位，闭合后配合底座的多孔面板形成密闭的真空腔，密集微孔可均匀传递负压，让片材均匀贴合在成型面上，整体结构兼顾了操作便捷性与真空吸附的均匀性，建模过程中对所有钣金件的折弯圆角、焊接位做了细节还原，确保模型可直接用于后续的工程出图与加工生产参考，结构上无冗余设计，所有特征均服务于真空成型的工艺需求，开合结构的受力点做了局部加厚处理，提升工装的长期使用耐用性。
