户外多功能折叠式烧烤炉结构设计

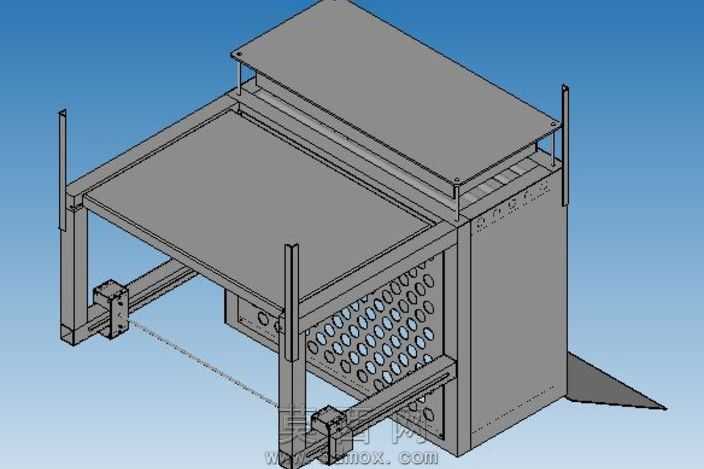

本作品为户外使用的折叠式烧烤炉三维结构设计，建模过程中采用参数化建模思路，先完成整体功能框架的草绘布局，确定各部件的运动行程与装配干涉边界，再逐一拆分钣金件、支撑件、连接件的独立特征。整体模型以钣金结构为核心主体，炉身侧面设计阵列式通风圆孔，通过均匀排布的通孔保障烧烤过程中炭块的氧气供给，同时避免炭灰大面积洒落，建模时对孔位的排布间距、孔径大小做了参数化约束，可根据实际使用需求快速调整通风量参数。炉体一侧设置可抽拉的炭盒结构，抽拉轨道采用双侧限位设计，既保证炭盒抽拉过程的顺畅度，也能避免使用过程中炭盒意外滑脱，炭盒与炉身的配合间隙预留了热膨胀余量，防止高温使用后部件变形卡滞。支撑结构采用可折叠的立式支腿设计，支腿与炉身通过铰接块连接，非使用状态下支腿可翻转贴合至炉身侧面，大幅缩小收纳体积，支腿末端设置加宽的支撑脚垫，提升户外不平整地面放置时的稳定性，同时在支腿上预留了置物板的安装位，可拓展放置烧烤食材、工具的置物平台。炉体顶部设置可翻转的防尘盖板，盖板通过侧边的导杆与炉身连接，翻开后可通过支杆固定作为临时挡风结构，闭合时可阻挡灰尘落入炉腔内部，同时避免收纳过程中炭灰散落。建模过程中对所有钣金件的折弯半径、板材厚度做了统一的工艺参数设置，符合常规钣金加工的工艺要求，各铰接位置的销轴、固定块都做了独立的特征建模，保证装配关系与实际生产的装配逻辑一致，整体结构兼顾了便携收纳、使用稳定性、加工可行性三方面的需求，可直接用于后续的工程图导出与实物打样制作。
