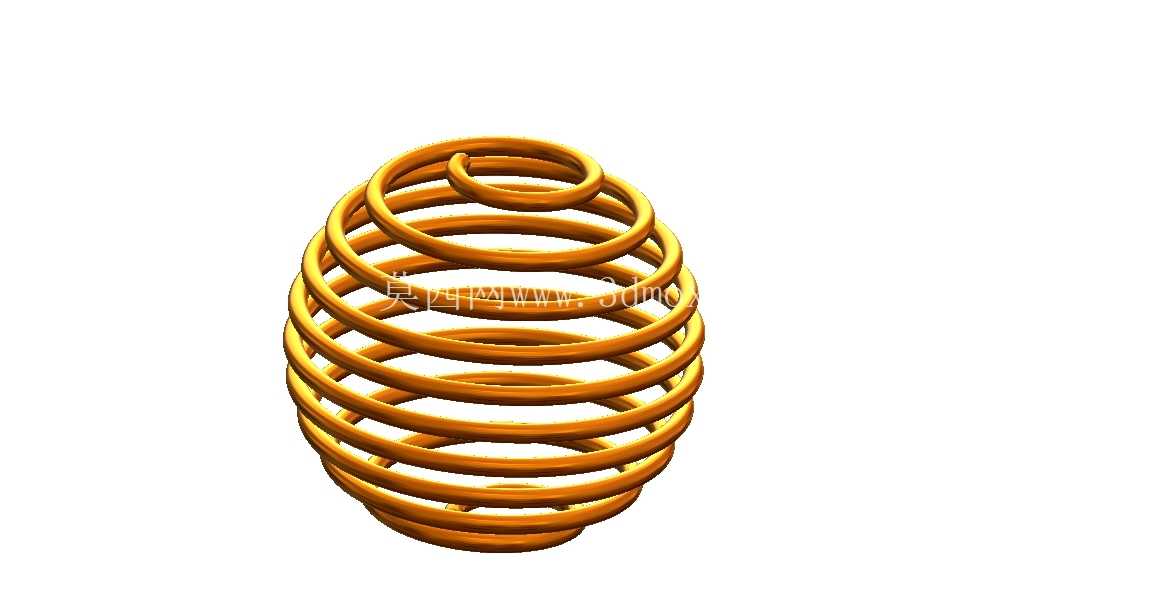

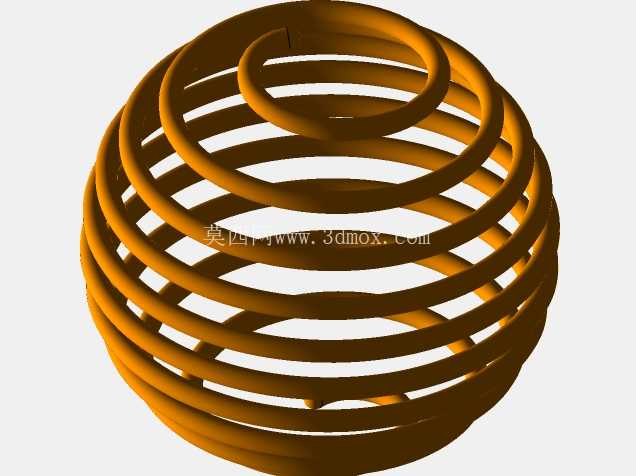

椭球形螺旋弹簧三维结构设计

　　这类椭球形螺旋弹簧属于异形压缩弹簧的细分品类，和常规圆柱螺旋弹簧的线性刚度特性不同，其变径螺旋结构带来的非线性刚度曲线，能在有限安装空间内实现渐进式弹力输出，在很多对载荷-位移曲线有特殊要求的场景里无法被标准弹簧替代。从实际应用场景来看，这类弹簧常出现在精密仪器的隔振模块、小型机电产品的缓冲触点、特殊阀门的复位机构，还有部分玩具、文创机械结构的动态连接件里，比如部分便携检测设备的抗摔缓冲结构，会用这类球弹簧替代多个圆柱弹簧的组合，减少零件数量同时优化缓冲行程的受力均匀性。

　　从设计思路上拆解，这个模型的核心是螺旋扫掠路径的参数化控制，并非简单的等螺距螺旋线拉伸：整个簧丝的扫掠路径是沿椭球母线方向排布的变直径螺旋，每一圈簧圈的直径从两端的极小值平滑过渡到中部的最大值，螺距的设置也需要匹配簧圈直径的变化，避免压缩过程中相邻簧圈出现提前并圈的问题，同时要保证簧丝在整个螺旋路径上的曲率连续，不会出现局部应力集中的拐点。建模过程中需要先建立椭球基准曲面，将螺旋线投影到曲面上得到连续的空间扫掠路径，再以簧丝直径为截面沿路径扫掠，过程中要反复校验每一圈簧圈的间隙，尤其是椭球长轴两端的小直径簧圈部分，压缩时的变形量更大，预留的间隙需要比中部大直径簧圈更充裕，避免极限压缩工况下出现碰圈磨损。

　　从安装边界来看，这类弹簧的安装定位方式和圆柱弹簧有明显区别，圆柱弹簧通常靠两端的磨平端面支撑定位，而椭球形弹簧的两端簧圈直径小，无法做磨平处理，一般是在安装基座上设计和两端簧圈内圈匹配的定位凸台，凸台高度要覆盖至少1.5圈簧丝的高度，防止弹簧受侧向力时出现滑脱偏移。外形尺寸方面，这类弹簧的核心参数包括椭球的长轴、短轴尺寸，簧丝直径，有效圈数，自由高度——这里的自由高度就是椭球长轴的轴向尺寸，选型时需要注意，其最大压缩量不能超过自由高度的35%，和圆柱弹簧常规40%-50%的压缩量上限有区别，主要是两端小直径簧圈的变形刚度更大，过度压缩容易导致簧丝出现永久塑性变形。

　　从功能特性上看，这种球形结构的弹簧在承受径向载荷时的稳定性远优于同规格圆柱弹簧，圆柱弹簧受径向偏载时很容易出现侧弯失稳，而椭球形弹簧的中部大直径簧圈相当于自带支撑结构，径向受力时能将载荷均匀分散到各个簧圈上，在一些安装空间受限、无法加装弹簧导杆导套的场景里，这个特性能大幅提升结构的可靠性。另外其渐进式的刚度特性，在初始压缩阶段刚度较低，能吸收小振幅的振动，随着压缩量增大，中部大直径簧圈开始参与承载，刚度逐渐升高，能承受更大的冲击载荷，这种变刚度特性不需要额外组合不同刚度的弹簧，单零件就能实现两段式的弹力输出，能有效简化装配结构，减少机构的零件数量。

　　建模过程中还需要注意簧丝的旋向选择，常规应用下单件使用时旋向不影响性能，但如果是成对对顶安装使用，需要采用相反旋向的弹簧配对，避免压缩过程中簧圈互相卡滞。另外在做工程图输出时，不能只标注整体外形尺寸，需要额外标注簧丝直径、有效圈数、两端定位圈的内径尺寸，还有刚度测试的载荷点参数，方便生产端做绕制参数调整和性能校验。实际生产中这类异形弹簧一般采用数控弹簧机绕制，三维模型的参数化程度直接影响后续生产编程的效率，建模时将椭球轴长、簧丝直径、圈数都设置为可调整参数，能快速适配不同载荷要求的衍生型号，减少重复建模的工作量。
