活塞流体流动CFD仿真分析结构

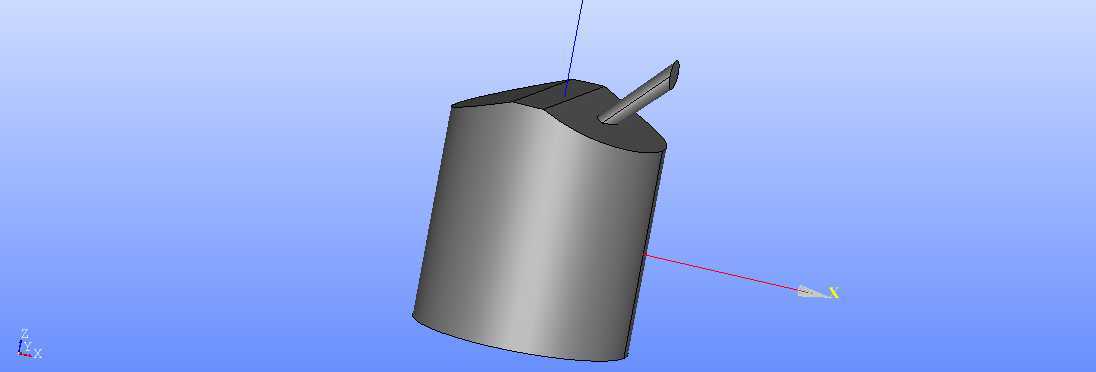

　　从结构设计的思路来看，整个模型完全还原了活塞顶部的异形燃烧室轮廓，没有做过度的几何简化，活塞顶面的切角造型是为了匹配进气门关闭后的气流导向需求，侧方伸出的倾斜管路对应进气道的末端截面，建模时特意保留了气道与缸壁衔接处的圆角过渡，避免仿真过程中出现不必要的流场畸变，活塞本体采用圆柱直筒结构，外径与缸套内壁的配合间隙按照实际热态工况下的装配边界设置，没有预留多余的仿真冗余量，保证计算结果能直接映射实际工作状态下的流场分布。在小型内燃机的前期研发阶段，气缸内的流体流动状态直接决定了油气混合效率、燃烧充分度以及整机的动力输出表现，传统的台架试验很难直观捕捉到活塞运动过程中缸内瞬态的流场变化，尤其是进气、压缩冲程中涡流、滚流的形成与破碎过程，这时候基于三维建模的CFD仿真分析就成了研发环节中不可或缺的技术手段，这套活塞流体仿真结构正是针对单缸小型si引擎的缸内流动特性搭建的分析载体。实际应用场景中，这类仿真模型主要用于小型通用动力机械的引擎开发，比如小型园林机械、便携发电机组、航模动力单元上搭载的小排量si引擎，这类引擎的缸径通常在30到50毫米区间，活塞行程短、转速高，缸内气流的停留时间极短，稍有设计偏差就会出现油气混合不均、燃烧滞后的问题，通过这套模型可以在开模之前就模拟不同活塞顶面造型、不同进气道角度下的缸内流速分布、湍流强度变化，不需要反复加工实体样机做台架验证，能大幅缩短研发周期，降低前期的试错成本。从安装边界来看，模型的活塞下端对应连杆连接的销座位置做了平面简化，仿真计算时可以直接在这个平面施加往复运动的边界条件，不需要额外建立连杆、曲轴的完整运动机构，减少不必要的网格数量提升计算效率，进气道的外端面设置为压力入口边界，缸套内壁设置为无滑移壁面，活塞顶面设置为运动壁面，整个计算域的网格划分在活塞顶部的燃烧室区域做了局部加密，尤其是气道出口正对的活塞顶面区域，网格尺寸比缸套区域小一半，能精准捕捉到高速进气气流冲击活塞顶面后的流动转向过程。

　　在功能特性上，这套模型可以完整模拟活塞从下止点到上止点的完整压缩冲程中，缸内气流的运动轨迹变化，能直观呈现进气射流沿活塞顶面流动、在缸壁处折返形成大尺度滚流的全过程，还能通过矢量箭头标识出不同曲轴转角下的局部流速方向，帮助设计人员判断当前的活塞顶面造型是否会造成气流死区，是否会在压缩末期形成足够强度的湍流来加快火焰传播速度，建模时特意保留了活塞与缸壁之间的微小间隙区域，虽然这部分区域的网格量会有所增加，但能更真实地模拟窜气现象对缸内流场的微弱影响，避免仿真结果过于理想化。

　　很多初做内燃机CFD分析的工程师容易犯的错误就是过度简化活塞顶部的几何特征，把异形燃烧室做成平面顶，这样算出来的流场结果和实际工况偏差能超过30%，完全失去了仿真指导设计的意义，这套模型在几何处理上完全遵循实际加工的零件轮廓，所有的倒角、斜面都和量产零件保持一致，甚至连活塞顶部因加工工艺留下的微小拔模斜度都做了还原，保证仿真输入的几何精度。在实际的研发流程中，这类仿真模型通常会和热力学计算软件做耦合，把CFD计算得到的缸内流场、湍流强度结果导入燃烧仿真模块，进一步计算不同点火提前角下的燃烧压力、排放物生成量，而活塞的几何造型是整个耦合计算的基础，一旦活塞顶面的形状做了修改，整个流场结构都会发生变化，后续的燃烧计算结果也会完全不同，所以在建模阶段就严格控制几何误差是非常有必要的。

　　从尺寸参数的匹配来看，模型的活塞行程、缸径、进气道直径都是按照小排量si引擎的通用设计比例设置的，设计人员可以根据自己的研发需求直接修改对应尺寸参数，不需要重新搭建基础几何结构，能节省大量的前期建模时间，模型中标识的红色流速矢量对应进气冲程中气流的主要运动方向，可以直观看到进气射流进入气缸后并没有直接冲向气缸中心，而是沿着倾斜的气道方向冲向活塞顶面的切角位置，之后沿活塞顶面铺展流向对侧缸壁，这个流动特性是小排量引擎滚流形成的核心机制，如果活塞顶面没有这个切角导向，进气射流会直接垂直冲击活塞顶面，形成杂乱的局部涡流，无法形成稳定的大尺度滚流，压缩冲程末期的湍流强度就会不足，直接影响燃烧效率。
