四缸发动机排气歧管结构设计方案

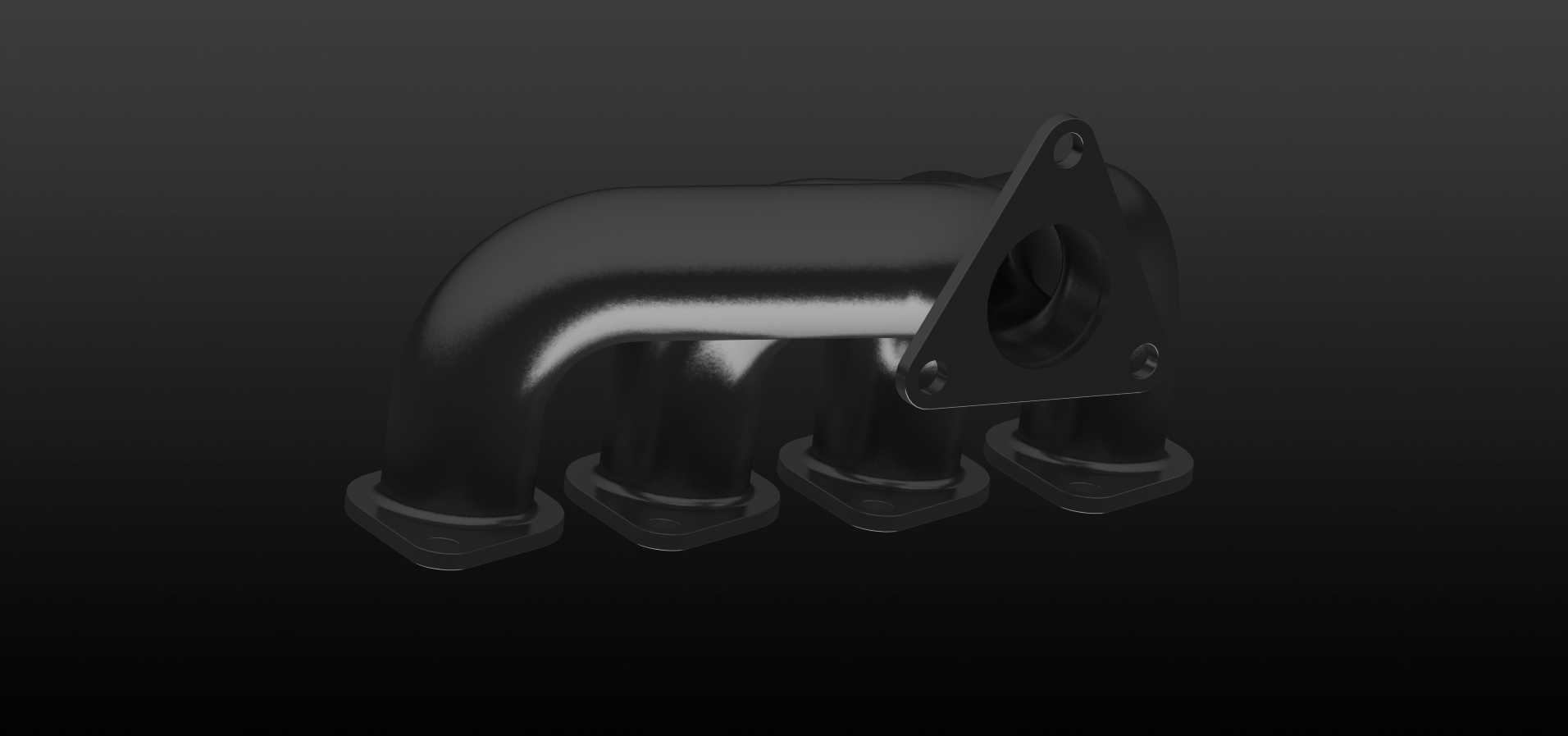

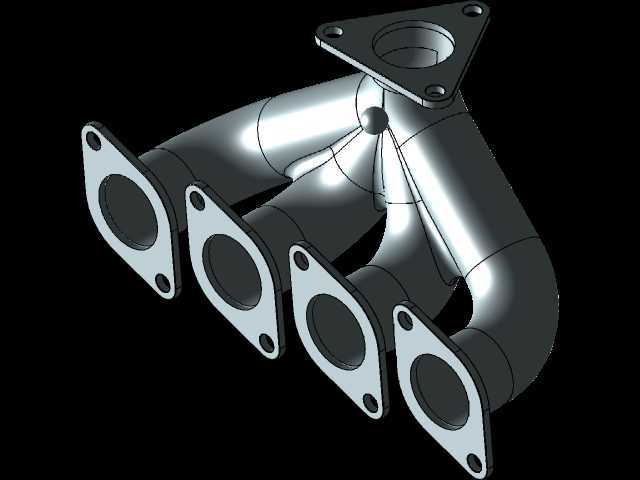

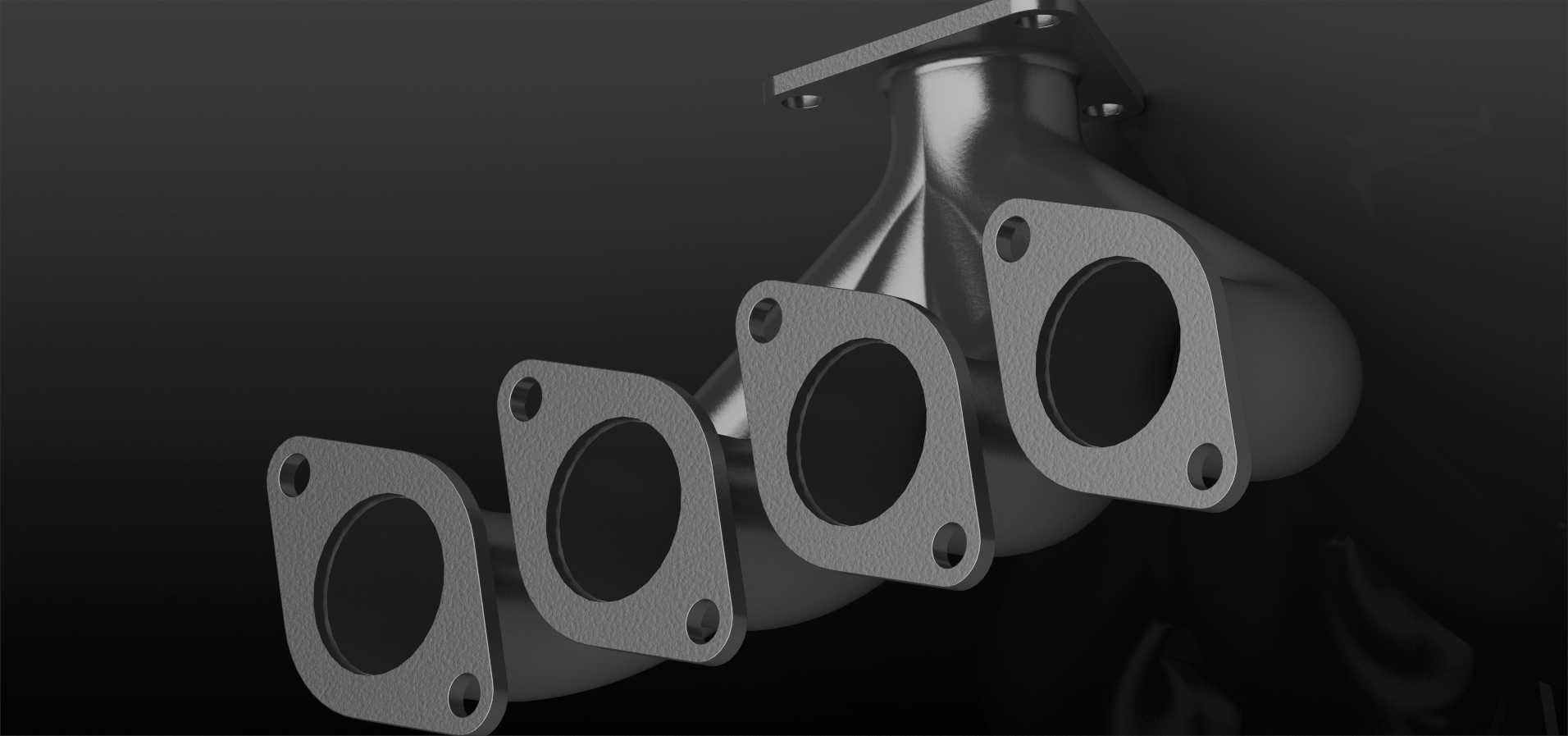

　　在车用往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失水平，甚至会对整机动力输出特性、排气温度场分布产生连锁影响。本次设计的四缸机型排气歧管，采用等长支管逐步汇流的结构逻辑，四个独立进气法兰分别对应直列四缸发动机的各缸排气出口，法兰面采用平面密封结构，预留两个对称布置的螺栓安装孔，安装孔位公差严格匹配气缸盖排气侧的螺纹孔位置，保证装配后密封面的平面度误差控制在0.05mm以内，避免高温高压排气泄漏。

　　从实际使用场景来看，这类歧管主要适配1.6L-2.0L排量的自然吸气或低增压直列四缸汽油机，覆盖家用乘用车、轻型商用车辆的动力配套需求，工作过程中需要承受800-950℃的持续排气高温，同时耐受排气脉冲带来的交变振动载荷，因此在结构设计阶段，首先要平衡各支管的长度差——四缸机的点火顺序通常为1-3-4-2，相邻点火气缸的排气脉冲如果在歧管内发生干涉，会导致排气倒流、气缸扫气不充分的问题，因此设计时将四个支管的气流路径长度差控制在15mm以内，让各缸排出的废气能够顺畅汇入总流道，减少脉冲干涉带来的排气阻力。在外形与安装边界的把控上，歧管整体采用紧凑的侧向布置结构，总宽度控制在280mm范围内，总高度不超过160mm，避免与发动机舱内的防火墙、冷却管路、线束支架发生运动干涉；进气法兰的中心距严格匹配对应机型气缸盖的排气口间距，每个法兰的通流截面与气缸盖排气道出口截面完全对齐，避免截面突变带来的局部流阻升高；出气端采用圆形法兰接口，可直接对接三元催化器入口的密封锥面，法兰上的定位凸台能够保证装配时的同轴度，减少安装错位带来的密封失效风险。

　　从结构细节来看，支管与法兰的连接位置采用大圆角过渡设计，避免直角结构带来的应力集中，在发动机冷热交变的工作循环中，圆角过渡能够分散热应力，减少歧管开裂的故障概率；支管的管壁厚度设计为3.5mm，既能够保证高温下的结构刚度，避免振动带来的管路断裂，也不会因为壁厚过大导致歧管热容量过高，延长冷启动时三元催化器的起燃时间。设计过程中还需要考虑歧管的安装固定点，除了四个进气法兰与气缸盖连接外，在汇流段的下方预留了一个辅助安装支架的连接位，通过支架与发动机缸体侧面连接，进一步分担歧管的重量载荷，避免长期振动下法兰螺栓出现松动。

　　在流道设计层面，每个支管的内壁都采用顺滑的曲面过渡，没有突兀的截面收缩或扩张，气流从气缸排气口进入歧管后，能够沿着管壁顺畅流向总出口，减少气流紊流带来的能量损失；四个支管的汇流角度经过反复调整，避免各股气流在汇流位置发生正面冲撞，降低排气背压，而合理的排气背压控制能够有效降低发动机的泵气损失，提升中低转速区间的扭矩输出，同时改善燃油经济性。针对实际装车后的热变形问题，设计时在支管的弯折位置预留了微量的热变形补偿空间，避免歧管受热膨胀后对气缸盖排气侧产生过大的附加应力，同时法兰面的密封筋设计能够在螺栓压紧力作用下，填补法兰面的微观不平度，配合金属密封垫片实现可靠的高温密封，杜绝排气泄漏带来的舱内异味、氧传感器检测失真等问题。这类排气歧管的结构设计，需要在有限的发动机舱布置空间内，同时满足流道顺畅、结构强度足够、安装定位精准、热变形可控等多重要求，每一处尺寸的确定都需要结合发动机的排量、点火顺序、舱内布置边界、排气系统匹配要求综合考量，任何一个参数的偏差都可能导致整机性能下降或者零部件可靠性不足的问题。
