SL_ST型热量恢复性通风换热结构设计

　　在民用建筑通风、工业车间排风余热回收场景中，新风与排风的热量置换一直是降低暖通系统能耗的核心环节，这款热量恢复性通风结构正是针对这类场景开发的气气换热装置，核心作用是将排出室内的污浊空气携带的余热/余冷传递给送入室内的新鲜空气，在保障室内通风换气量的前提下，大幅降低空调、采暖系统的负荷，减少通风过程中的能量损耗。

　　从结构设计逻辑来看，这款换热装置走的是极简扁平化路线，所有组成零件均采用平板类结构加工成型，没有复杂的曲面成型件，不管是采用薄铝箔冲压、板材裁切还是3D打印制作，都能大幅降低加工难度与制造成本。装置核心的换热分隔采用薄铝箔作为两种气流的隔离介质，铝箔本身的高导热特性能保证两股气流之间的热量传递效率，设计过程中需要重点权衡铝箔的厚度参数：如果铝箔选型过薄，在风道内气流压差的长期作用下，箔片会产生挠曲变形，挤占气流通道的有效通流截面，甚至出现相邻流道串通、新风排风混流的问题；如果铝箔过厚，又会增加材料成本，同时提升导热热阻，降低整体换热效率。

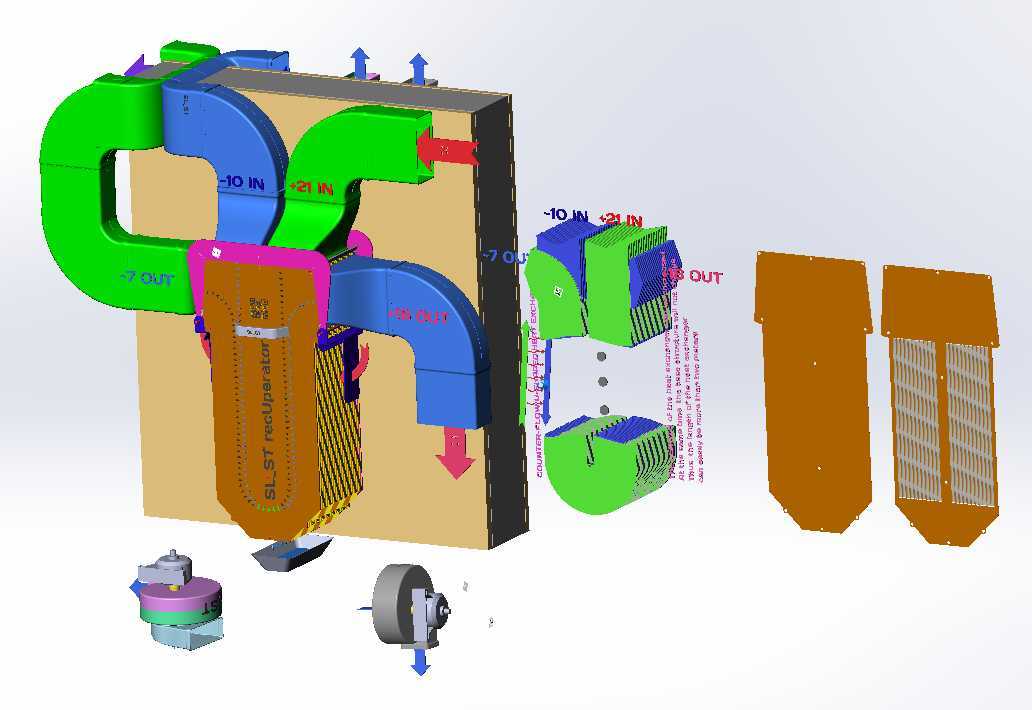

　　流道设计上采用了U型折返的流道布局，这种布局的优势在于可以根据实际安装空间的长度需求灵活调整换热段的有效长度，不需要改动进出口的接口位置，换热段长度越长，两股气流的热交换接触时间就越久，热量回收效率就越高，极端安装场景下甚至可以将换热段延伸至接近地面的位置，适配不同层高、不同安装空间的通风系统改造需求。装置的四个气流接口分别对应新风进、新风出、排风进、排风出，接口位置做了标准化的管径设计，可直接对接常规的通风管道，不需要额外制作转接件，安装时只需要固定装置主体的安装背板，对接好四个风道接口即可完成装配，大幅降低现场施工的复杂度。

　　结构细节上，装置的流道内做了气流导向结构，避免气流在U型折返位置产生涡流死角，保证整个换热截面的气流分布均匀，不会出现局部流速过高、局部滞流的问题，提升换热面积的有效利用率。铝箔分隔层的固定采用卡槽式结构，不需要额外的粘接或者焊接工序，装配时只需要将裁切好的铝箔片依次卡入壳体的定位槽内即可，既保证了相邻流道之间的密封性能，又方便后期拆解清理流道内积尘，适配通风系统长期使用后的维护需求。装置配套的风阀、风机接口都预留了标准安装位，可直接适配市面上常规的通风配套部件，不需要单独定制连接件。

　　从安装边界来看，装置主体为薄型长方体结构，厚度方向尺寸紧凑，可以直接贴墙安装或者嵌入吊顶夹层内安装，不会过多占用室内有效空间，进出口的风道走向可以根据现场管道排布调整转向，适配不同走向的通风管路布局。在实际工程应用中，这类热量恢复通风装置可广泛应用于住宅新风系统、办公场所通风换气、工业厂房岗位通风、密闭空间通风换气等场景，尤其是在室内外温差较大的地区，能回收排风中70%以上的热量，大幅降低通风带来的能耗损失。设计过程中没有采用复杂的迷宫式密封结构，所有流道分隔都保持平直规整，既降低了加工装配的难度，又减少了气流在流道内的沿程阻力，降低配套风机的风压要求，进一步降低整个通风系统的运行能耗。
