立式蓄热式无转子空气预热换热装置

　　在工业锅炉、冶金加热炉、化工裂解装置、建材窑炉等高温烟气排放场景中，排烟热损失一直是系统能耗占比最高的部分，多数未配置高效余热回收的工况下，排烟带走的热量可达燃料总发热量的15%-35%，直接拉高生产运行成本，同时高温烟气直排也会增加后续环保处理单元的负荷。这款立式蓄热式空气预热装置，正是针对这类中高温烟气余热回收场景开发的核心换热单元，区别于传统回转式空气预热器带传热转子的结构，它取消了旋转传动部件，从根源上规避了转子漏风、传动件磨损卡涩、密封件定期更换等长期运维痛点，更适合连续运行周期长、运维人员配置少的工业生产现场。

　　从实际功能逻辑来看，设备核心作用是将炉膛排出的中高温烟气携带的余热，通过蓄热体的储-放热循环传递给送入炉膛的助燃空气，把助燃空气预热到200-400℃区间后再送入燃烧区，一方面可以大幅降低排烟温度，提升整套热力系统的热效率，经实际工况测算，配置该类预热器后，系统整体热效率可提升5%-12%，对应燃料消耗可降低4%-10%；另一方面，高温助燃空气进入炉膛后可以强化燃料的着火与燃尽过程，减少不完全燃烧带来的热损失与污染物生成，尤其适配低热值燃料、劣质煤、生物质燃料等着火稳定性差的燃烧场景。

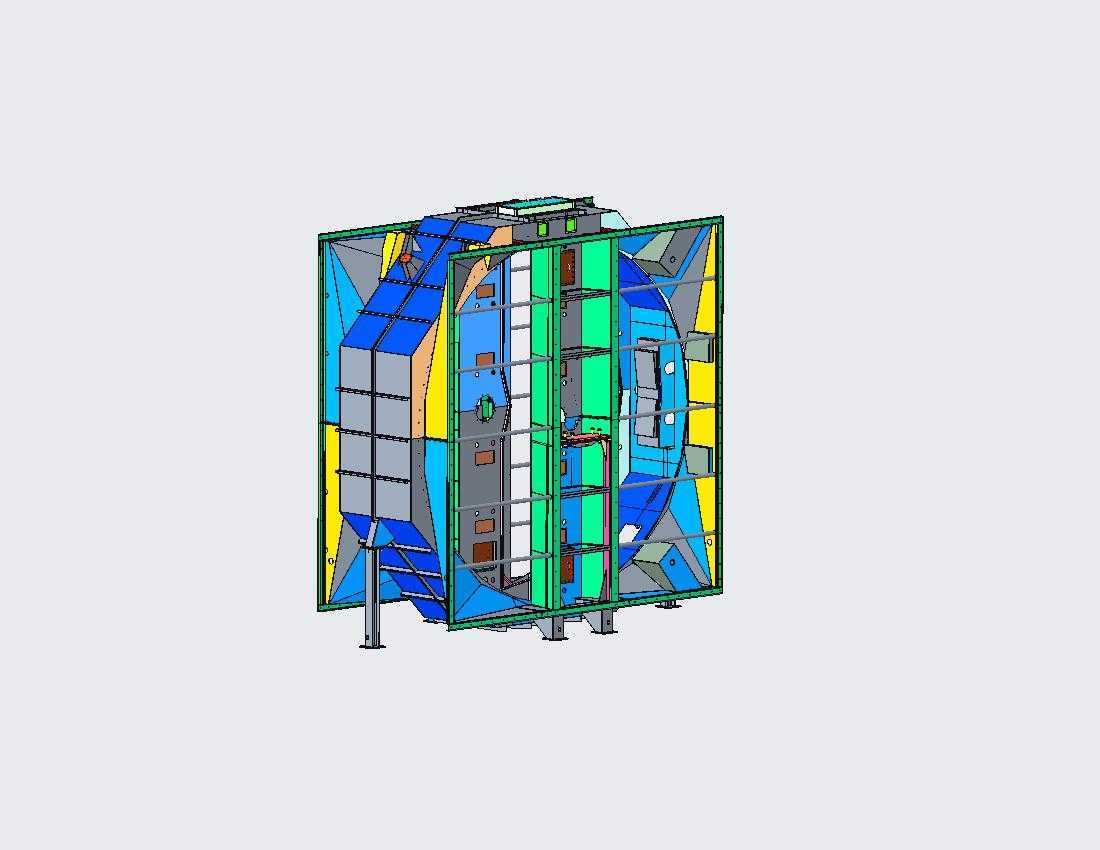

　　设计层面，这款设备采用立式方形箱体结构，整体采用模块化框架拼接设计，外部为型钢焊接承重框架，面板采用分段式钢板拼接，内部根据蓄热体布置、气流通道划分做了独立的分隔结构，将设备内部划分为烟气侧、空气侧两个独立的流道区域，中间布置蓄热换热单元，两侧流道完全物理隔离，避免传统回转设备的串风问题。不同于带转子的回转式预热器需要配置驱动电机、减速机构、径向轴向密封、吹灰机构等复杂附属部件，这款无转子结构的预热器通过气流切换阀组实现蓄热单元的交替换热，设备本体没有运动部件，结构可靠性大幅提升，日常运维仅需定期检查阀组密封、清理蓄热体表面积灰即可，运维工作量仅为同规格回转式预热器的30%左右。

　　从结构细节来看，设备正面可以看到多组独立的蓄热模块安装位，每个模块采用标准化快装结构，可单独抽出检修或更换，无需整体拆解设备外壳，大幅缩短故障停机时间。设备底部配置了可调式支撑脚座，可根据现场安装基础的平整度调整设备水平度，抵消基础沉降带来的结构应力，支撑脚座与设备主体框架采用螺栓连接，方便现场安装对位。设备侧面预留了烟气进出口、空气进出口的法兰连接位，法兰尺寸按照通用工业通风管道标准设计，可直接对接现场风管，无需额外制作过渡连接件。

　　关于安装边界与尺寸适配，这类立式结构的预热器相比卧式同规格设备，占地面积可减少40%左右，更适合厂区空间紧张、现场布置紧凑的改造项目。安装时需要预留顶部至少1.2倍蓄热模块高度的抽拉空间，方便后期更换内部蓄热单元；设备四周需要预留不小于800mm的检修通道，满足日常巡检、阀组维护的操作空间。设备承重框架的载荷按照满负荷蓄热体重量、运行时积灰重量、风载、地震载荷综合计算选型，安装基础仅需按照设备总运行重量做平整的混凝土平台即可，无需额外做复杂的减震基础，因为设备本身无运动部件，运行时无振动传递。

　　在流道设计上，设备内部的烟气侧与空气侧流道均采用渐扩渐缩的结构设计，降低气流进出设备的局部阻力，减少配套引风机、送风机的压头损耗，降低风机运行电耗。蓄热体采用高导热、高蓄热密度的耐火材质，表面做了抗腐蚀、抗堵灰的涂层处理，适配含尘量较高的烟气工况，减少积灰堵塞的概率。设备外壳与内部流道之间填充了耐高温隔热保温层，降低设备表面散热损失，保证设备外表面温度不超过50℃，避免现场运维人员烫伤，同时减少不必要的热损耗。

　　实际选型应用时，可根据现场的烟气流量、烟气进出口温度、需要预热的空气温度、烟气含尘量等参数，调整内部蓄热体的填充量、流道截面积、设备整体高度，适配不同吨位的锅炉、不同产能的工业窑炉需求。相比管式空气预热器，这款蓄热式结构的换热效率更高，设备体积更小，且不存在管式预热器常见的管壁磨穿漏风、低温段腐蚀堵灰等问题；相比回转式预热器，它的漏风率可控制在1%以内，远低于回转式设备8%-15%的漏风率水平，尤其适合对风压稳定性要求高、风机余量较小的热力系统。

　　建模过程中，对设备的框架拼接结构、模块安装导轨、支撑脚座、法兰接口、内部流道分隔结构都做了1:1的还原，每个零部件的装配关系都按照实际生产工艺设置，可直接用于设备布置校验、安装干涉检查、预制件加工出图，也可作为同类换热设备开发的结构参考模板，帮助结构设计人员快速完成同类型设备的方案迭代，减少重复建模的工作量。
